Как выбрать установку для заливки ППУ
Содержание:
Установка для заливочного пенополиуретана должна точно дозировать компоненты, поддерживать их температуру, однородно смешивать и выдавать рассчитанную дозу в пределах рабочего времени системы. Максимальный расход насоса сам по себе ничего не говорит о пригодности машины: она должна стабильно отрабатывать и минимальную деталь, и типовую серию, и самый крупный заливочный объём.
Выбор начинается с матрицы изделий и технических данных ППУ, а не с каталога оборудования. По ней определяют рабочий диапазон расхода, массу дозы, число компонентов, тип смешения, необходимость промывки, автоматизацию и требования к оснастке.
Заливка и напыление — разные процессы
Заливочная установка подаёт реакционную смесь в открытую или закрытую форму, оболочку либо полость. Смесь должна сохранять текучесть, пройти по каналам, вытеснить воздух и вспениться в рассчитанном объёме.
Напыляемая система формирует факел и слой на поверхности. Для неё важны распыление, подогреваемый шланг, форма факела и работа пистолета. Оборудование, подходящее для напыления теплоизоляции, нельзя автоматически считать машиной для точной серийной заливки формованных изделий.
При запросе поставщику нужно прямо указать: «дозирование и заливка двухкомпонентной ПУ-системы в форму», а затем приложить свойства материала и карту изделий.
Исходные данные для выбора
По материалу
- наименование и актуальный TDS системы;
- число компонентов и массовое/объёмное соотношение;
- плотность и вязкость каждого компонента при рабочей температуре;
- допустимый диапазон температуры;
- наличие наполнителя, пигмента, катализатора или вспенивателя;
- склонность полиольного компонента к расслоению;
- время старта, гелеобразования и отлипа;
- допустимая масса одной заливки;
- чувствительность к влаге и требования хранения;
- разрешённые способы очистки.
По изделиям
- минимальная, типовая и максимальная масса дозы;
- объём формы и целевая плотность;
- число точек заливки;
- требуемое время выдачи дозы;
- высота и удалённость формы;
- количество изделий в смену;
- такт, время выдержки и число форм;
- допустимый разброс массы и плотности;
- наличие закладных, вентканалов и переливов.
По производству
- температура помещения и режим работы;
- доступная электрическая мощность, вода, воздух и вентиляция;
- место для бочек, расходных ёмкостей и контуров кондиционирования;
- высота помещения и зона движения стрелы;
- требования взрывопожарной и химической безопасности;
- способ удаления отходов и промывочной жидкости;
- интеграция с конвейером, роботом или ручным постом;
- требуемая регистрация параметров и прослеживаемость.
Расчёт массы дозы
Стартовая масса готового ППУ в форме:
mизд = Vпол × ρформ,
где Vпол — чистый заполняемый объём, ρформ — подтверждённая формованная плотность.
Масса подаваемой смеси дополнительно учитывает переливы, каналы и технологические потери. Её уточняют пробной серией. Для оболочек и сложных форм свободная плотность в стакане не заменяет формованную: ограничение объёма меняет давление и структуру.
Если компоненты дозируются по массовому соотношению A:B = a:b, массы на одну дозу:
mA = mсм × a / (a + b),
mB = mсм × b / (a + b).
Например, при общей дозе 12 кг и соотношении 100:120:
mA = 12 × 100 / 220 = 5,45 кг,
mB = 12 × 120 / 220 = 6,55 кг.
Машина должна обеспечить это соотношение при фактических плотностях и вязкостях, а не только при номинальном положении регулятора.
Расход и время выдачи
Необходимый суммарный массовый расход:
Qm = mсм / tвыд,
где mсм — масса дозы, tвыд — допустимое время выдачи.
Для дозы 12 кг, которую нужно подать за 20 секунд:
Qm = 12 / 20 = 0,60 кг/с = 36 кг/мин.
Выдача должна закончиться до того, как рост вязкости нарушит течение по форме. Но чрезмерно быстрый поток может вовлекать воздух, разбрызгивать смесь и перегружать вентканалы.
Поставщику дают три расчётные точки:
Если машина уверенно работает на 36 кг/мин, но её минимальный стабильный расход выше 3 кг/мин, она не подходит для всей матрицы. Нужна другая дозирующая группа, сменная головка или отдельный пост для малых деталей.

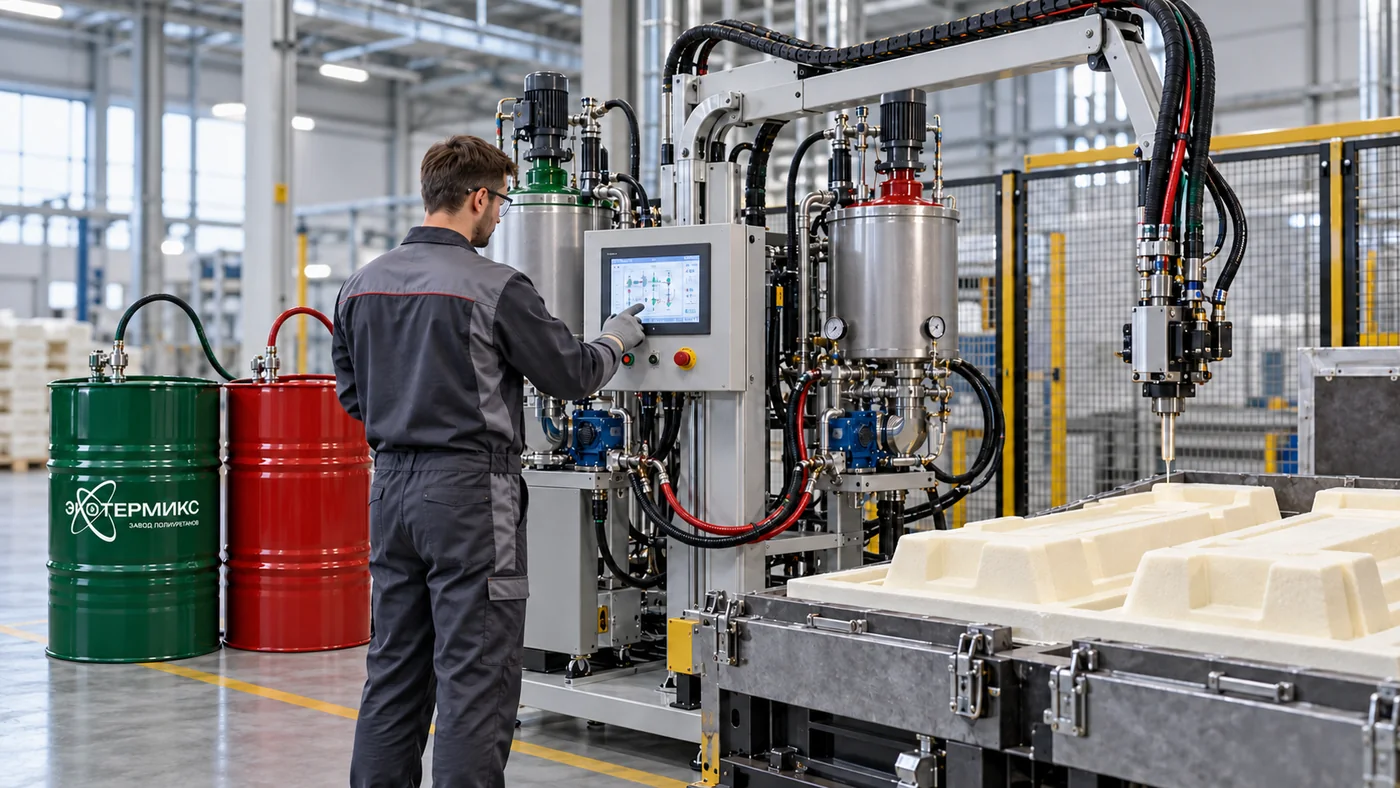

Рисунок 1. Заливочная машина объединяет кондиционирование компонентов, точное дозирование, смешение, управление рецептурой и подачу в оснастку.
Низкое и высокое давление
Низконапорная машина
В низконапорной головке компоненты смешиваются механическим динамическим смесителем. Hennecke указывает этот принцип для стандартных литьевых применений и высоковязких сред; в типовой конфигурации используются прецизионные шестерёнчатые насосы с независимо регулируемой скоростью.
Преимущества:
- сравнительно простая и ремонтопригодная схема;
- возможность работы с вязкими системами при подходящей конфигурации;
- удобство малых и средних доз;
- ниже порог входа для небольшой серии;
- наглядный контроль смесителя.
Ограничения:
- динамическую камеру и смеситель нужно очищать;
- расход промывочной среды и отходы входят в себестоимость;
- износ рабочего органа влияет на смешение;
- остатки предыдущей смеси могут загрязнять следующую дозу;
- не всякий наполнитель допустим для насосов и головки.
Высоконапорная машина
Компоненты под высоким давлением сталкиваются в смесительной камере и интенсивно перемешиваются. После дозы самоочищающийся поршень вытесняет остатки из головки. Контуры обычно поддерживают рециркуляцию компонентов.
Преимущества:
- качественное смешение без вращающегося смесителя;
- малая остаточная масса в головке;
- снижение потребности в растворительной промывке у многих конфигураций;
- высокая повторяемость и производительность;
- удобная интеграция в автоматические линии.
Ограничения:
- выше стоимость и требования к обслуживанию;
- нужны точные насосы, форсунки и баланс давления;
- абразивные наполнители требуют специального исполнения;
- малые дозы могут потребовать отдельной головки или машины;
- качество зависит от состояния сопел и гидравлики.
Высокое давление не означает автоматически «лучшее изделие». Для малой мастерской с редкими заливками простая низконапорная система может быть рациональнее. Для большого выпуска, частых циклов и строгой повторяемости высоконапорная технология часто выигрывает по полной стоимости.

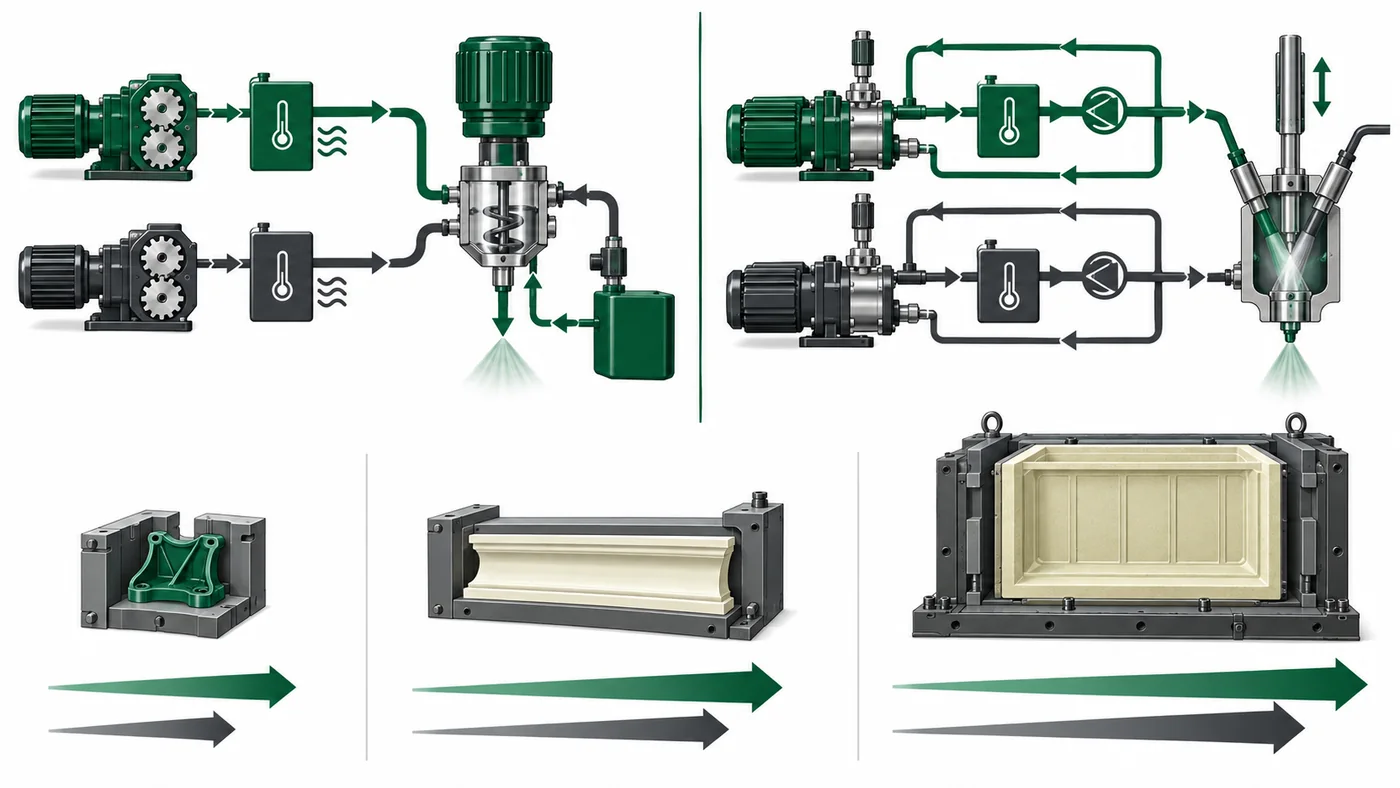

Рисунок 2. Низкое давление использует динамическое механическое смешение, высокое — ударное смешение потоков и самоочистку головки.
Насосы и точность дозирования
Насос выбирают по вязкости, давлению, расходу и химической совместимости. Шестерёнчатые насосы удобны для стабильного непрерывного расхода, но зазоры и износ влияют на точность. Поршневые и аксиально-поршневые решения используются в высоконапорных контурах и специальных задачах.
Паспортная точность машины должна быть подтверждена в рабочем диапазоне, а не одной средней точкой. Приёмочная проверка включает отдельный сбор компонентов за одинаковый интервал и взвешивание:
Rфакт = mB / mA.
Отклонение сравнивают с допуском TDS. Проверку повторяют на минимальном, типовом и максимальном расходе. Если соотношение стабильно только в центре диапазона, крайние изделия будут получать другой материал.
Датчик расхода полезен, но не отменяет контрольное взвешивание. Его показания зависят от калибровки, плотности и состояния линии.
Температурный контроль
Вязкость ПУ-компонентов изменяется с температурой, а вместе с ней меняются давление, расход и качество смешения. Установка должна поддерживать заданную температуру не только в расходной ёмкости, но и в линии до головки.
Оценивают:
- мощность нагрева и охлаждения;
- точность и расположение датчиков;
- теплоизоляцию баков и шлангов;
- рециркуляцию при простое;
- время выхода на режим;
- защиту от локального перегрева;
- регистрацию фактических значений.
Температуру нельзя повышать произвольно ради уменьшения вязкости: это может ускорить реакцию, изменить вспенивание или повредить компонент. Допустимый предел задаёт производитель материала.
Расходные ёмкости и перемешивание
Полиольный компонент некоторых систем содержит добавки, способные оседать или расслаиваться. Тогда нужен мешалочный контур, форма лопастей и скорость которого согласованы с TDS. Слишком интенсивное перемешивание вовлекает воздух.
Изоцианат защищают от влаги. Бак, осушитель, дыхательная линия и соединения должны исключать поступление влажного воздуха. Открытое переливание из ведра в бак ухудшает безопасность и стабильность.
Объём расходной ёмкости выбирают по сменному потреблению и времени пребывания материала. Очень большой бак для маленького выпуска увеличивает время хранения и сложность очистки; слишком маленький требует частого долива и создаёт колебания температуры.
Смесительная головка
Головка должна обеспечивать:
- требуемый диапазон суммарного расхода;
- соотношение потоков;
- однородное смешение при фактической вязкости;
- чистую отсечку дозы;
- удобный доступ к форме;
- минимальный остаток и каплеобразование;
- разрешённую очистку;
- быстрое обслуживание изнашиваемых деталей.
Для длинной балки важна возможность вести головку вдоль формы. Для буя — подать смесь через порт или удлинитель. Для малой детали — точно остановить короткую дозу. Поэтому поставщику нужны чертежи оснастки и фото рабочего места.
Промывка и очистка
У низконапорной головки очистка является частью каждого цикла или серии. Нужно заранее определить:
- чем разрешено промывать систему;
- сколько жидкости расходуется на цикл;
- как собираются загрязнённые отходы;
- совместимы ли уплотнения и шланги;
- как исключается попадание промывки в изделие;
- сколько времени занимает разборка;
- какие детали являются расходными.
Цена растворителя или другого очистителя, утилизация и простой часто меняют экономику выбора. Высоконапорная самоочищающаяся головка уменьшает эту статью, но требует обслуживания поршня, сопел и уплотнений.
Производительность линии
Количество изделий в час определяется не только выдачей:
N = nформ × 3600 / tцикл,
где nформ — число параллельных форм, tцикл — полный цикл в секундах.
В цикл входят подготовка формы, разделитель, закладные, заливка, выдержка, распалубка, очистка и перемещение. Если ППУ находится в форме 15 минут, ускорение выдачи с 20 до 10 секунд почти не удвоит выпуск. Возможно, выгоднее купить дополнительную форму, а не более мощную машину.
Строят диаграмму загрузки: машина по очереди обслуживает формы, а формы проходят выдержку параллельно. Проверяют, не совпадают ли несколько запросов на заливку в один момент.
Автоматизация и рецептуры
Даже для ручного поста полезны автоматическая доза, блокировка неправильной температуры и журнал аварий. Для серии добавляют:
- сохранение рецептур;
- идентификацию формы;
- автоматический выбор массы дозы;
- управление стрелой или роботом;
- контроль давления и соотношения;
- регистрацию партии и параметров;
- связь с системой качества;
- запрет запуска при открытом ограждении.
Интерфейс должен предотвращать, а не маскировать ошибку. Если оператор может случайно выбрать рецепт крупной формы для малой, нужны сканер, механическая привязка или подтверждение.
Приёмочные испытания
До оплаты и запуска проводят FAT у изготовителя и SAT на площадке. Проверяют:
- 1. комплектность и документацию;
- 2. электрические, пневматические и вентиляционные требования;
- 3. герметичность контуров;
- 4. диапазон температуры;
- 5. фактическую производительность;
- 6. точность отдельных компонентов на трёх режимах;
- 7. повторяемость серии коротких и длинных доз;
- 8. качество смешения на реальной ПУ-системе;
- 9. промывку или самоочистку;
- 10. аварийный останов и защитные блокировки;
- 11. выгрузку журнала параметров;
- 12. изготовление контрольных деталей.
Повторяемость дозы оценивают, например, коэффициентом вариации:
CV = s / mср × 100%,
где s — стандартное отклонение серии, mср — средняя масса. Допустимый CV задают в ТЗ исходя из чувствительности изделия.

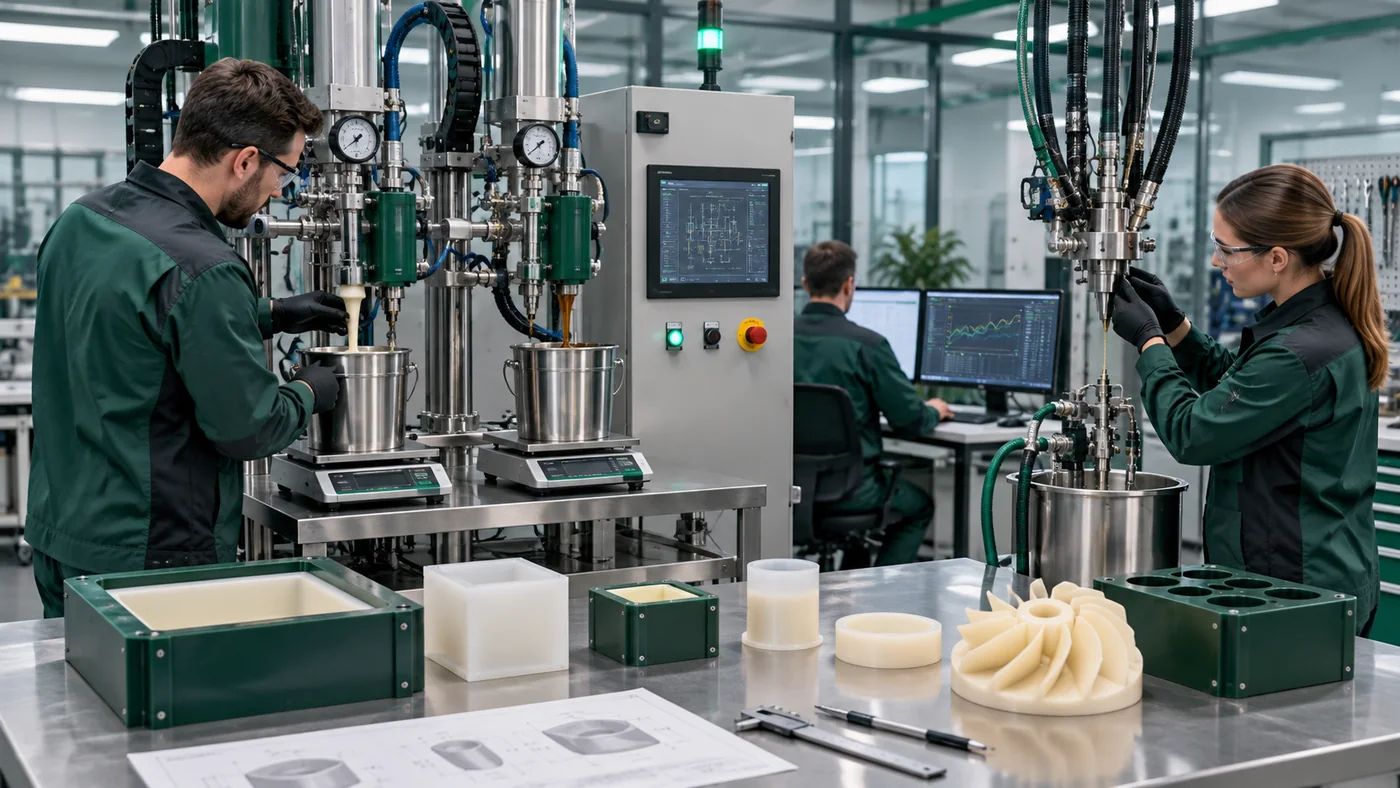

Рисунок 3. Приёмка машины включает раздельное взвешивание компонентов, проверку соотношения, температуры, давления, головки, очистки, защит и регистрации данных.
Чек-лист ТЗ поставщику
| Раздел | Что передать |
|---|---|
| Материал | TDS/SDS, компоненты, соотношение, вязкость, температура, реакция |
| Изделия | CAD/чертежи, объёмы, масса дозы min/typ/max, допуски |
| Выпуск | изделий в час/смену, такт, число форм, график загрузки |
| Дозирование | расход min/typ/max, точность и повторяемость |
| Смешение | низкое/высокое давление, головка, наполнители, пигменты |
| Очистка | разрешённый способ, расход, сбор и утилизация |
| Манипуляция | длина шланга, стрела, робот, высота и радиус доступа |
| Инфраструктура | питание, воздух, вода, вентиляция, площадь, температура |
| Автоматика | рецепты, дозы, блокировки, журнал, интеграция |
| Приёмка | FAT/SAT, контрольные формы, протоколы, критерии |
| Сервис | гарантия, обучение, запасные части, время реакции |
Стоимость владения
Сравнивают не цену станка, а:
- потери компонентов при запуске и остановке;
- промывочную среду и утилизацию;
- электроэнергию и охлаждение;
- расходные части головки и насосов;
- время очистки и переналадки;
- брак от отклонения соотношения;
- простой при отказе;
- доступность сервиса и запасов;
- число операторов;
- срок жизни оборудования.
Дешёвая машина становится дорогой, если не держит малую дозу или останавливает линию из-за отсутствия уплотнения. Избыточно сложная машина также невыгодна при редком выпуске.
Связь оборудования с изделиями
Для длинных формованных деталей важны диапазон малых доз, траектория головки и стабильность заливки. Практика расчёта и устранения дефектов описана в статье «Декоративные балки из ППУ».
Для крупных оболочек критичны непрерывная подача, допустимая масса одной заливки, вентиляция и фиксация корпуса. См. материал «Поплавки и буйки из ППУ».
Ассортимент систем для формования представлен в категории «Заливочные системы ППУ». Машину согласуют с конкретным TDS, а не со всем классом материалов сразу.
Типичные ошибки
Выбирать по максимальному расходу
Машина может не держать минимальную дозу и соотношение на нижнем режиме. Нужен рабочий диапазон.
Не давать поставщику вязкость
Насос и головка, рассчитанные на жидкий материал, могут не справиться с холодным или наполненным компонентом.
Не считать промывку
Расход очистителя, отходы и время оператора способны изменить экономику низкого давления.
Покупать машину до отладки формы
Без массы дозы, времени выдачи и точек заливки нельзя определить головку, стрелу и производительность.
Считать паспортную точность достаточной
Нужны протоколы на реальном материале во всём диапазоне.
Не предусматривать сервис
Один редкий насос или уплотнение может остановить производство дольше, чем сама поставка машины.
Часто задаваемые вопросы
Что лучше: низкое или высокое давление?
Низкое давление проще и подходит многим литьевым и вязким системам, но требует очистки динамического смесителя. Высокое давление производительно, повторяемо и часто самоочищается, но дороже и требовательнее к обслуживанию. Выбор зависит от выпуска и материала.
Как определить нужную производительность?
Разделите массу каждой дозы на допустимое время выдачи. Проверьте минимальное, типовое и максимальное изделие, затем сопоставьте с графиком всех форм.
Почему важен минимальный расход?
На слишком малом режиме насосы и головка могут потерять точность соотношения и качество смешения. Большая паспортная максимальная производительность не гарантирует короткую дозу.
Нужен ли подогрев компонентов?
Нужен температурный контроль в пределах TDS. Его цель — стабильная вязкость и реакция, а не произвольный нагрев.
Можно ли работать прямо из бочек?
Возможно при специально спроектованной подаче, защите от влаги, кондиционировании и перемешивании нужного компонента. Схему подтверждает изготовитель машины и материала.
Как проверить соотношение компонентов?
Соберите потоки раздельно за одинаковую дозу, взвесьте и рассчитайте фактическое отношение. Повторите на нескольких расходах и сравните с допуском TDS.
Обязательна ли промывка?
Для динамической низконапорной головки обычно предусмотрен цикл очистки. Высоконапорная головка часто очищается поршнем. Точный регламент зависит от конструкции.
Что проверять при приёмке?
Диапазон расхода, точность и повторяемость доз, температуру, смешение, очистку, защитные блокировки, журнал данных и контрольные изделия из реального материала.
Вывод
Установку для заливки ППУ выбирают по рабочему окну: соотношению и вязкости компонентов, массе дозы, времени выдачи, числу форм и требуемой повторяемости. Низкое давление удобно для многих стандартных литьевых задач и вязких систем; высокое — для интенсивного выпуска, автоматизации и снижения промывки.
Техническое задание должно включать минимальное, типовое и максимальное изделие, реальные данные ППУ, план производства, очистку, безопасность и критерии FAT/SAT. Только испытание контрольной серии доказывает, что машина подходит процессу.
