Компоненты ПУ систем – сложные полиэфиры

Сложные полиэфиры (СПЭ) – ключевые компоненты в производстве полиуретанов (ПУ), обеспечивающие широкий спектр свойств: от высокой эластичности до термостойкости и химической устойчивости. Их применение охватывает множество отраслей промышленности

Сложные полиэфиры получают реакцией поликонденсации, в результате реакции дикарбоновых кислот и гликолей. Они содержат первичные и вторичные гидроксильные группы. Обычно функциональность СПЭ находится в пределах 2 и молекулярную массу в диапазоне: от 500 до 2000 гр/моль.

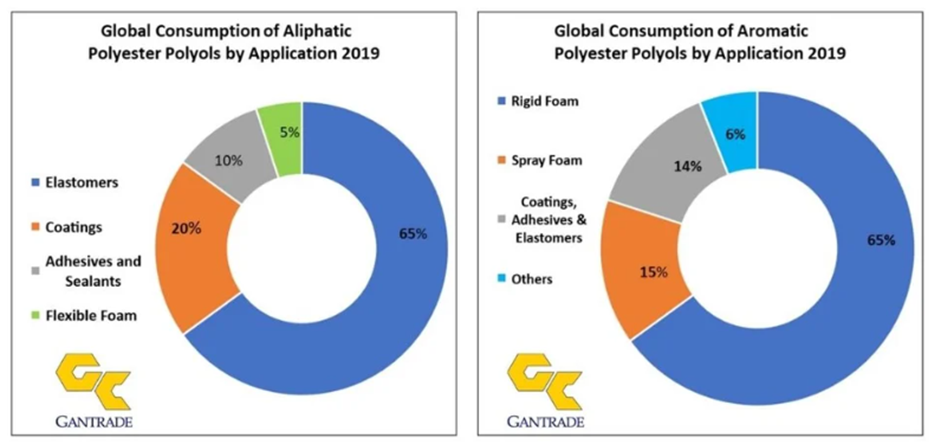

Сложные полиэфиры (СПЭ) подразделяются на два фундаментальных класса, различающихся по природе углеводородного фрагмента:

• Алифатические СПЭ: содержат насыщенные или ненасыщенные линейные/разветвленные углеводородные цепи
• Ароматические СПЭ: включают бензольные или конденсированные ароматические ядра

Ключевые мономеры для синтеза:

• Алифатические:

HOOC-(CH₂)₄-COOH

(адипиновая кислота)

HO-(CH₂)₄-OH

(1,4-бутандиол)

• Ароматические:

HOOC-C₆H₄-COOH

(терефталевая кислота)

HO-CH₂-CH₂-OH

(этиленгликоль)

Функциональность сложных полиэфиров (СПЭ) варьируется в зависимости от их структуры и назначения, но в большинстве промышленных применений находится в следующих диапазонах:

1. Функциональность по OH-группам

(основной параметр для полиуретанов)

2. Молекулярная масса (M_n)

Влияет на вязкость и механические свойства:

• 500–1,000 г/моль – для жёстких покрытий и клеев
• 1,000–2,000 г/моль – стандартные ТПУ и эластомеры
• 2,000–3,000 г/моль – гибкие пенополиуретаны

3. Ключевые зависимости

• f ≈ 2.0 → Линейные полимеры (термопластичные свойства)
• f>2.2 → Увеличение степени сшивки (термореактивные материалы)
• f <2.0 → Дефекты цепи (снижение прочности)

4. Контроль функциональности

Достигается подбором реагентов:

• Диолы (EG, BDO) → f = 2.0
• Триолы (TMP, глицерин) → f = 3.0
• Смеси → Плавная регулировка (напр. f = 2.2)

Формула расчёта гидроксильного числа (OHN) сложных полиэфиров

Гидроксильное число – показатель, который характеризует количество активных реакционноспособных гидроксильных групп в веществе. Выражается в миллиграммах гидроксида калия (KOH), эквивалентных числу гидроксильных групп (–OH) в 1 грамме полиэфира.

Чтобы определить количество гидроксильных групп, используется метод титрования. Гидроксильное число (X) в миллиграммах КОН на грамм полиэфира вычисляют по формуле:

X= V1-V2∙c∙56.1m,

где V₁ – объем раствора гидроокиси калия, израсходованный на

титрование в контрольном опыте, см³;

V₂ – объем раствора гидроокиси калия, израсходованный на

титрование анализируемого полиэфира, см³;

с – фактическая молярная концентрация, эквивалентная

(фактическая нормальность) раствору гидроокиси калия, моль/дм³;

56,1 – эквивалентная масса гидроокиси калия, г/моль;

m – масса навески полиэфира, г;

Дополнительные формулы

Эквивалентная масса (EW) — масса полиэфира, содержащая 1 моль –OH:

EW= Mn∙f=56100∙OHN​

Практическое значение

OHN < 30 – высокомолекулярные СПЭ (гибкие ТПУ).

OHN 50–100 – средне- и низкомолекулярные (клеи, покрытия, эластомеры).

OHN> 100 – сильно разветвлённые системы (нппу).

Плотность СПЭ варьируется в зависимости от их химической структуры и молекулярной массы.

Примечание:

• Для твердых СПЭ плотность выше из-за кристалличности (например, ПЭТ – 1.38 г/см³).
• Жидкие СПЭ (например, полиэфирадипаты) имеют меньшую плотность из-за аморфной структуры.

1. Факторы, влияющие на плотность

2.1. Химическая структура

• Алифатические vs ароматические:

• Ароматические СПЭ (на основе терефталевой кислоты) плотнее из-за жестких бензольных колец.
• Алифатические (например, полибутиленадипат) менее плотные из-за гибких углеводородных цепей.

• Длина цепи:

• Высокомолекулярные СПЭ (Mn > 3000) обычно плотнее низкомолекулярных (Mn < 1000).

2.2. Степень кристалличности

• Кристаллические полиэфиры (ПЭТ, ПБТ) имеют более высокую плотность (1.3–1.4 г/см³).
• Аморфные СПЭ (например, некоторые поликапролактоны) – 1.1–1.2 г/см³.

2.3. Наполнители и модификаторы

• Добавление минеральных наполнителей (SiO₂, тальк) увеличивает плотность до 1.5–1.8 г/см³.
• Графит в PIR-пенах повышает плотность и огнестойкость.

2.4. Температура и давление

• При нагреве плотность снижается (например, для ПЭТ при 150°C – ~1.20 г/см³).
• Прессование под высоким давлением увеличивает плотность на 5–10%.

2. Влияние плотности на свойства

Пример:

• Полиэфир ЭТМ 1150 (для полиуретановых наливных полов) имеет плотность 1 до 1,16 г/см³ и обеспечивает эластичность.
• ПЭТ (1.38 г/см³) используется в бутылках благодаря жесткости.

1. Контроль плотности в производстве
2. Подбор сырья:

• Для снижения плотности используют длинноцепочечные диолы (гександиол).
• Для увеличения — ароматические кислоты (терефталевая).

       3. Условия синтеза:

• Вакуумная поликонденсация снижает содержание летучих примесей, повышая плотность.

       4. Охлаждение:

• Медленное охлаждение увеличивает кристалличность и плотность.

Введение: почему содержание воды критически важно?

Вода в сложных полиэфирах (СПЭ) — не просто примесь, а ключевой параметр, влияющий на:

• Химическую стабильность (гидролитическая деградация)
• Технологичность переработки (пенообразование, литьё)
• Механические свойства конечных продуктов
• Реакционную способность в процессах синтеза полиуретанов

Даже следовые количества (0.01-0.1%) могут существенно влиять на качество материала.

Источники воды в сложных полиэфирах

Методы определения влажности (аналитический обзор)

3.1. Карл Фишер (ASTM D4672, ISO 760)

Принцип:

Титрование йодом в реакции:

I2+SO2+H2O+3C5H5N→2C5H5N⋅HI+C5H5N⋅SO3

Точность: ±2 ppm

Диапазон: 0.001-5%

Преимущества:

• Селективность только к воде
• Возможность автоматизации

3.2. Гравиметрия (потеря при высушивании)

Условия:

• 105°C, вакуум 10 mbar, 4 часа
• Ограничения:
• Не отличает воду от летучих растворителей
• Погрешность ±0.05%

3.3. Спектроскопические методы

• NIR (ближний ИК): Пик 1940 нм (комбинация OH)
• FT-IR: Широкая полоса 3400 см⁻¹

Влияние воды на ключевые процессы

4.1. В синтезе полиуретанов

Реакция с изоцианатами: RNCO+H2O→RNH2+CO2↑

Последствия:

• Газообразование → дефекты в пенах
• Снижение молекулярной массы
• Изменение стехиометрии (требуется избыток NCO)

Критические уровни:

• Для эластомеров: <0.05%
• Для пен: <0.02%

4.2. При переработке термопластов

ПЭТ: При T>150°C гидролиз:

−[CO−O−]_n+H₂O → −COOH + −OH → −COOH + −OH → Снижение IV на 0.1 dl/g при 0.01% H₂O

4.3. В покрытиях и клеях

• Пузыри при отверждении
• Снижение адгезии на 15-30%

Нормы содержания воды для разных применений

Методы осушки сложных полиэфиров

6.1. Вакуумная дегазация

Параметры:

• T=80-120°C
• P<5 mbar
• Время: 2-4 часа
• Эффективность: до 0.005% остаточной влаги

6.2. Молекулярные сита

• Тип 3Å или 4Å
• Регенерация при 250°C

6.3. Азеотропная отгонка

• С толуолом/ксилолом
• Для термостабильных полиэфиров

Современные тренды контроля влажности

1. In-line NIR-датчики в экструдерах
2. Гигрометрические сенсоры в системах хранения
3. Разработка гидролизостабилизаторов:

• Карбодиимиды
• Эпоксидные модификаторы

Заключение

Контроль содержания воды в сложных полиэфирах требует:

• Регулярного мониторинга по методу Карла Фишера
• Оптимизации условий хранения (сухой азот, десиканты)
• Учета гигроскопичности конкретного полиэфира

Критические точки:

• Для полиуретанов: поддержание <500 ppm
• Для термопластов: предварительная кристаллизация + вакуумная сушка
• В покрытиях содержание воды критически важно, так как избыточная влага может привести к дефектам на поверхности

Кислотное число (КЧ) в сложных полиэфирах: определение, расчёт и значение

Кислотное число (КЧ) — ключевой параметр, характеризующий содержание свободных карбоксильных групп (–COOH) в сложных полиэфирах. Оно критически важно для оценки:

• Степени завершённости поликонденсации
• Термоокислительной деструкции
• Пригодности для синтеза полиуретанов

1. Определение кислотного числа

Кислотное число показывает, сколько миллиграммов KOH требуется для нейтрализации 1 грамма полиэфира. Единицы измерения: мг KOH/г

2. Формула расчёта

X= V1-V2∙c∙56.1m,

где V₁ – объем раствора гидроокиси калия, израсходованный на

титрование анализируемого полиэфира, см³;

V₂ – объем раствора гидроокиси калия, израсходованный на

титрование в контрольном опыте, см³;

с – фактическая молярная концентрация эквивалента (фактическая нормальность) раствора гидроокиси калия,

моль/дм³;

56.1 – эквивалентная масса гидроокиси калия, г/моль;

m – масса навески полиэфира, г

3. Нормы для разных типов полиэфиров

4. Практическое значение

Для полиуретанов:

КЧ> 1.0 может приводить к:

• Снижению молекулярной массы
• Образованию газов (CO₂) при реакции с изоцианатами
• Ухудшению механических свойств

Для термопластов:

Повышенное КЧ указывает на:

• Деструкцию при переработке
• Недостаточную очистку

Методы снижения КЧ:

• Дополнительная поликонденсация
• Введение стабилизаторов
• Очистка от низкомолекулярных фракций

5. Методы определения

1. Титрование (ASTM D974):

• Растворитель: смесь толуол/изопропанол
• Индикатор: фенолфталеин

2. Потенциометрическое титрование (для окрашенных образцов)
3. ИК-спектроскопия (по пику 1710 см⁻¹)

6. Сравнение с гидроксильным числом

Заключение

Контроль кислотного числа — обязательный этап при производстве сложных полиэфиров. Для полиуретановых применений рекомендуется поддерживать КЧ<1.0 мг KOH/г. Повышенные значения требуют корректировки технологического процесса. Высокий показатель кислотного числа в полиольном компоненте может привести к дезактивации катализаторов и снижению гарантийного срока хранения полиуретановой системы.

Цветность сложных полиэфиров является критически важным параметром качества, отражающим:

• Степень термической и окислительной деградации
• Наличие каталитических примесей
• Эффективность процесса очистки
• Пригодность для производства прозрачных изделий

Цветность позволяет оценить качество сложного полиэфира, также важно отсутствие осадочных масс в продукте.

Факторы, влияющие на цветность

Стандарты качества для различных применений

Современные методы улучшения цветности

1. Гидрирующая очистка (удаление ненасыщенных связей)
2. Ионный обмен (извлечение металлических катализаторов)
3. Добавление стабилизаторов:

• Фосфиты (антиоксиданты)
• Стерически затрудненные фенолы

4. Мембранная фильтрация (удаление высокомолекулярных хромофоров)

Заключение

Контроль цветности сложных полиэфиров требует комплексного подхода, сочетающего:

• Стандартизированные колориметрические методики
• Современные инструментальные методы анализа
• Глубокое понимание химических процессов деградации

Разработанные протоколы позволяют поддерживать цветность на уровне:

• < 5 YI для премиальных применений
• < 15 YI для технических продуктов

Сложные полиэфиры (СПЭ) – ключевые компоненты в производстве полиуретанов, покрытий, клеев и термопластов. Их плотность – критически важный параметр, определяющий механические свойства, технологичность переработки и область применения. В этой статье рассмотрим:

• Диапазоны плотности для разных типов СПЭ
• Факторы, влияющие на плотность
• Связь плотности с другими свойствами
• Практические примеры из промышленности

Диапазоны плотности сложных полиэфиров

Плотность СПЭ варьируется в зависимости от их химической структуры и молекулярной массы.

Примечание:

• Для твердых СПЭ плотность выше из-за кристалличности (например, ПЭТ – 1.38 г/см³).
• Жидкие СПЭ (например, полиэфирадипаты) имеют меньшую плотность из-за аморфной структуры.

2. Факторы, влияющие на плотность

2.1. Химическая структура

• Алифатические vs ароматические:

• Ароматические СПЭ (на основе терефталевой кислоты) плотнее из-за жестких бензольных колец.
• Алифатические (например, полибутиленадипат) менее плотные из-за гибких углеводородных цепей.

• Длина цепи:

• Высокомолекулярные СПЭ (Mn > 3000) обычно плотнее низкомолекулярных (Mn < 1000).

2.2. Степень кристалличности

• Кристаллические полиэфиры (ПЭТ, ПБТ) имеют более высокую плотность (1.3–1.4 г/см³).
• Аморфные СПЭ (например, некоторые поликапролактоны) – 1.1–1.2 г/см³.

2.3. Наполнители и модификаторы

• Добавление минеральных наполнителей (SiO₂, тальк) увеличивает плотность до 1.5–1.8 г/см³.
• Графит в PIR-пенах повышает плотность и огнестойкость.

2.4. Температура и давление

• При нагреве плотность снижается (например, для ПЭТ при 150°C – ~1.20 г/см³).
• Прессование под высоким давлением увеличивает плотность на 5 –10%.

Влияние плотности на свойства

Пример:

• Полиэфир Экотермикс ЭТМ 2050 (для подошв) имеет плотность 1.15 г/см³ и обеспечивает эластичность.
• Полиэфир Экотермикс ЭТМ 240 PT, с плотностью 1,25 г/см³, так как плотность ПЭФТ составляет (1.38 г/см³).

Контроль плотности в производстве

1. Подбор сырья:

• Для снижения плотности используют длинноцепочечные диолы (гександиол).
• Для увеличения — ароматические кислоты (терефталевая).

2. Условия синтеза:

• Вакуумная поликонденсация снижает содержание летучих примесей, повышая плотность.

3. Охлаждение:

• Медленное охлаждение увеличивает кристалличность и плотность.

Заключение

Плотность сложных полиэфиров зависит от их структуры, молекулярной массы и степени кристалличности. Алифатические СПЭ (1.1–1.25 г/см³) подходят для гибких материалов, а ароматические (1.2–1.25 г/см³) — для жестких термопластов. Контроль плотности позволяет оптимизировать свойства конечных продуктов, от эластичных пен до высокопрочных пластиков.

1. Гибкие и жесткие пенополиуретаны (ППУ)

• Мягкие пенополиуретаны (звукоизоляция, теплоизоляция с коэффициентом теплопроводности от 0,035 Вт/(м·К), поролон для мебели, матрасов, автомобильных сидений) – СПЭ придают эластичность и долговечность. Примеры: ЭТМ 240 РА, ЭТМ 240/02, ЭТМ 200, ЭТМ 260, ЭТМ 280, ЭТМ 290, ЭТМ 350
• Жесткие пенополиуретаны (теплоизоляция в строительстве, холодильных установках) – обеспечивают низкую теплопроводность и прочность. Примеры: ЭТМ 240 РА, ЭТМ 240/02, ЭТМ 200, ЭТМ 260, ЭТМ 280, ЭТМ 290, ЭТМ 350

2. Завивочные полиуретаны.

Примеры: ЭТМ 240 РА, ЭТМ 240/02, ЭТМ 200, ЭТМ 260, ЭТМ 280, ЭТМ 290, ЭТМ 350

• Жесткие заливочные полиуретаны (промышленная теплоизоляция (трубы, скорлупы, ПИР-панели), теплоизоляция в строительстве, укрепление грунтов) - высокая адгезия и стойкость к различным видам нагрузок. Примеры: ЭТМ 240 РА, ЭТМ 240/02, ЭТМ 200, ЭТМ 260, ЭТМ 280, ЭТМ 290, ЭТМ 350
• Декоративные изделия (элементы мебели, экстерьерные и интерьерные решения) – высокая адгезия и стойкость к агрессивным средам. Примеры: ЭТМ 240 РА, ЭТМ 240/02, ЭТМ 200, ЭТМ 260, ЭТМ 280, ЭТМ 290, ЭТМ 350

3. Эластичные гидрофобные полиуретаны

• Герметики и эластомеры (гидроизоляция, виброизоляция) – устойчивость к деформациям и УФ-излучению. Примеры: ЭТМ 1145, ЭТМ 1150, ЭТМ 1155

4. Обувные материалы

• Подошвы – легкость, износостойкость, амортизация. Примеры: ЭТМ 2050, ЭТМ ПДА 2000, СКУ-8А.
• Искусственная кожа – гибкость и устойчивость к истиранию.

5. Клеевые системы

• Ламинирующие клеи (гибкая упаковка, композиты) – высокая адгезия к PET, алюминию, полиолефинам. Примеры: ЭТМ 2056
• Двухкомпонентные промышленные клея (производство сэндвич-панелей) – прочность и термостойкость. Примеры: ЭТМ 150, ЭТМ 240/02

6. Полиуретановые покрытия

• Антикоррозионные покрытия (мосты, резервуары) – химическая стойкость.  Примеры: ЭТМ 1253, ЭТМ 601, ЭТМ 1150, ЭТМ 1601
• Декоративные и защитные покрытия (наливные полы, окрасочные покрытия) – износоустойчивость. Примеры: ЭТМ 1253, ЭТМ 601, ЭТМ 1150, ЭТМ 1601

7. Эластомеры и термопластичные полиуретаны (ТПУ)

• Технические изделия (уплотнители, шланги, мембраны) – прочность и гибкость. Примеры: линейки ЭТМ РТМ и ЭТМ СКУ, ЭТМ 2045, ЭТМ 2050, ЭТМ 2056, ЭТМ 4555
• Клеи для ламинации. Примеры: ЭТМ 2045, ЭТМ 2050, ЭТМ 2056

Сложные полиэфиры – универсальная основа для полиуретанов с широким диапазоном применения. Их свойства можно точно настраивать под конкретные задачи, что делает их незаменимыми в современной промышленности. Отличие СПЭ от простых полиолов состоит в том, что у СПЭ несколько меньшая функциональность при сравнительно более высокой вязкости, что несколько ограничивает применение в рецептурах полиуретановых систем. В целом СПЭ демонстрируют лучшие свойства адгезии к основанию, стойкость к термическому разложению, устойчивость к горению и гидролизу. В некоторых полиуретановых системах применение СПЭ является золотым стандартом: напыляемые системы, полиуретановые пир системы, эластомеры.
