Скорлупы ППУ и предизолированные трубы: производство
Содержание:
Теплоизоляционная скорлупа из пенополиуретана и предизолированная труба используют жёсткий ППУ, но производятся и контролируются по-разному. Скорлупа — отдельный полуцилиндр или сегмент с продольными и поперечными замками. Предизолированная труба — заводская сборка, где ППУ заполняет кольцевой зазор между стальной рабочей трубой и защитной оболочкой, связывая элементы в одну конструкцию.
Для стабильного продукта нужно согласовать систему ППУ, геометрию, массу заливки, оснастку, вентиляцию, центровку и режим выдержки. Контроль только внешнего вида недостаточен: внутри могут оставаться пустоты, эксцентриситет, повреждённые провода СОДК или зоны неодинаковой плотности.
Два разных продукта
Формованная скорлупа ППУ
Скорлупы производят в пресс-форме отдельными половинами или сегментами. После распалубки они монтируются на трубу и закрываются внешним защитным слоем. Преимущества — сменность, удобство локального ремонта, возможность изготовления типоразмерного ряда и нанесения покрытия отдельно.
Качество скорлупы определяется:
- внутренним диаметром и посадкой на трубу;
- толщиной слоя;
- прямолинейностью;
- совпадением продольных и торцевых замков;
- плотностью и структурой ППУ;
- прочностью кромок;
- состоянием поверхности под фольгу, стеклопластик или иной покров.
Предизолированная труба
В схеме «труба в трубе» рабочую стальную трубу центрируют внутри полиэтиленовой или оцинкованной оболочки. В кольцевой зазор подают ПУ-смесь, которая вспенивается и формирует связанный теплоизоляционный слой.
ГОСТ 30732-2020 распространяется на стальные трубы и фасонные изделия с ППУ в защитной оболочке: полиэтиленовой для подземной прокладки либо стальной оцинкованной для соответствующих канальных и надземных условий. Стандарт действует с 1 января 2021 года и заменил редакцию 2006 года.
Как выбрать систему ППУ
Для формованных скорлуп Ecotermix предлагает 400 S. Производитель указывает заливку в пресс-формы, водный вспениватель и плотность изделия 28–35 кг/м³. Скорлупы описаны как жёсткие полуцилиндры или сегменты с продольными и поперечными замками.
Для трубной изоляции Ecotermix 400 T (100:140) предназначена для изделий «труба в трубе» и «труба в форме». Карточка указывает водный вспениватель, плотность изделия 35–45 кг/м³, массовое соотношение компонентов 100:140 и применение в трубопроводных системах с температурой эксплуатации до 150 °C.
Эти каталожные данные — начало подбора. Дополнительно проверяют:
- вязкость компонентов и температуру переработки;
- время старта, подъёма, гелеобразования и отлипа;
- свободную и формованную плотность;
- давление вспенивания;
- допустимую массу одной заливки;
- адгезию к стали и материалу оболочки;
- прочность при сжатии и сдвиге;
- закрытую пористость и водопоглощение;
- теплопроводность после кондиционирования;
- соответствие требованиям готового изделия.
Обозначение Г2 или Г3 у варианта системы не является автоматическим сертификатом каждой готовой скорлупы. Горючесть зависит от состава, плотности, геометрии, облицовки и методики; её подтверждает протокол на изделие или применимую систему.
Расчёт объёма скорлупы
Для полной цилиндрической оболочки длиной L:
V = π / 4 × (Dн² − Dв²) × L,
где Dн — наружный диаметр скорлупы, Dв — внутренний диаметр, L — длина. Для половины скорлупы результат делят на два.
Теоретическая масса ППУ:
mтеор = V × ρформ,
где ρформ — целевая формованная плотность.
Пример: внутренний диаметр 0,219 м, наружный 0,319 м, длина 1 м:
V = π / 4 × (0,319² − 0,219²) × 1 ≈ 0,0422 м³.
При целевой плотности 32 кг/м³ масса полного кольца составит около 1,35 кг, одной половины — около 0,68 кг. Реальная доза учитывает замки, торцы, переливы и отходы, поэтому уточняется пробной заливкой.
Нельзя просто умножать внутренний объём формы на свободную плотность. В закрытой оснастке давление и ограничение подъёма изменяют плотность.
Расчёт кольцевого пространства трубы
Для прямого участка:
Vк = π / 4 × (Dоб² − Dтр²) × L − Vвст,
где Dоб — внутренний диаметр защитной оболочки, Dтр — наружный диаметр стальной трубы, Vвст — объём центраторов, проводов, опор и других вставок.
Масса ППУ в изделии:
m = Vк × ρцел.
К массе подачи добавляют материал в литниках, вентиляционных выходах и линии. Коэффициент технологической загрузки определяют на опытной трубе и фиксируют для каждого типоразмера.
Перепаковка опасна: она повышает давление, смещает трубу, деформирует полиэтиленовую оболочку и увеличивает плотность. Недостаточная доза оставляет пустоты и снижает связность слоя.

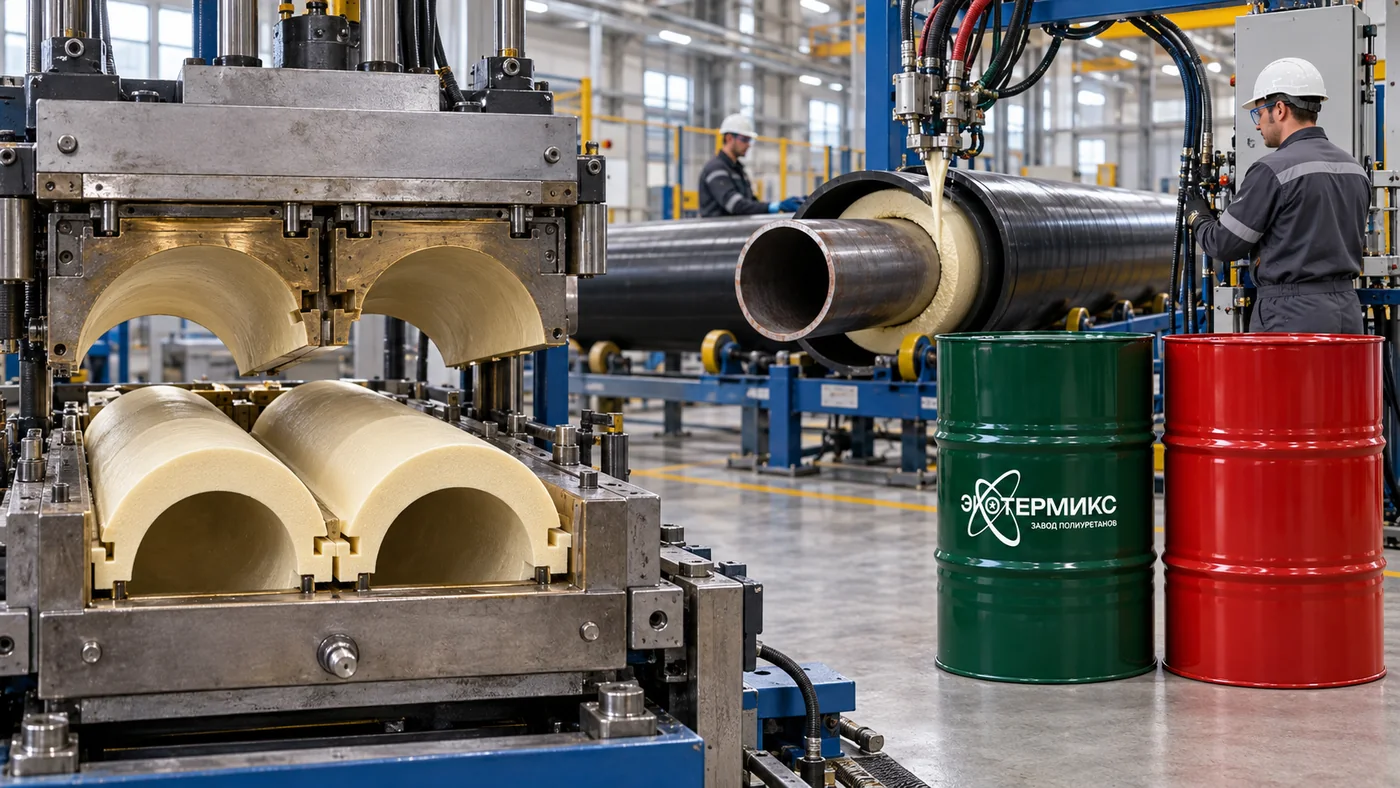

Рисунок 1. Скорлупы формуют отдельными сегментами, а предизолированную трубу получают заливкой кольцевого пространства между рабочей трубой и защитной оболочкой.
Производство скорлуп ППУ
Оснастка
Форма должна удерживать внутренний и наружный диаметры, толщину и геометрию замков. Рабочие поверхности выполняют гладкими и температурно стабильными. Жёсткость рамы рассчитывают на давление вспенивания, иначе скорлупа становится овальной или получает переменную толщину.
Разъём располагают вне критической поверхности замка. В высоких точках предусматривают вентиляцию. Контрольные переливы показывают, что фронт пены дошёл до конца, но не должны создавать большой отход.
Подготовка формы
Старую пену и загрязнение удаляют без повреждения геометрии. Разделительный агент наносят равномерно по инструкции. Избыток ухудшает поверхность и адгезию последующего покрытия; недостаток приводит к прилипанию и разрушению кромок.
Температуру формы стабилизируют по всей длине. Холодный конец замедляет реакцию и ухудшает заполнение, горячий — сокращает время течения. Режим берут из актуального TDS 400 S.
Заливка
Компоненты кондиционируют, дозируют в заданном соотношении и смешивают до однородности. Точка подачи должна направлять фронт к вентиляции, а не запирать воздух в замке. Для длинной формы могут потребоваться распределительный канал или несколько точек, но их последовательность подтверждают опытной серией.
После заливки форму держат закрытой до разрешённой распалубки. Раннее извлечение деформирует полуцилиндр; чрезмерная выдержка снижает производительность и может усложнить съём.
После распалубки
Скорлупу укладывают на калибровочный стапель до охлаждения и стабилизации. Проверяют массу, диаметр, толщину, прямолинейность и замки. Облой удаляют без повреждения кромки. Покровный материал наносят только после проверки совместимости с ППУ и остатками разделителя.
Производство предизолированных труб
Подготовка стальной трубы
Поверхность должна быть чистой, сухой и подготовленной к адгезии в соответствии с технологией. Масло, ржавчина, окалина и пыль образуют слабую границу. После очистки трубу защищают от повторного загрязнения.
Если проект требует связанную систему, адгезия ППУ к стали является функциональным свойством. Слой разделителя на рабочей трубе недопустим.
Защитная оболочка
Полиэтиленовую оболочку проверяют по геометрии, толщине, поверхности и состоянию торцов. Для адгезии внутреннюю поверхность подготавливают предусмотренным способом. Оцинкованная оболочка должна соответствовать проекту надземной или канальной прокладки.
ПЭ и ОЦ — не декоративные варианты одного изделия: условия прокладки и требования различаются.
Центрирование
Центраторы удерживают стальную трубу соосно. Их шаг и конструкция должны выдержать массу трубы и поток смеси, не создавая крупных теневых зон. Эксцентриситет приводит к тонкому слою с одной стороны и избыточному с другой.
Перед заливкой измеряют кольцевой зазор в нескольких направлениях. Центраторы фиксируют от сдвига, а торцевые заглушки — от утечки и давления.
Провода СОДК
Для систем оперативного дистанционного контроля провода размещают по схеме стандарта и проекта, натягивают и проверяют электрически до заливки. Они не должны касаться стальной трубы или пересекаться случайным образом.
После отверждения повторяют проверку целостности и параметров цепи. Повреждённый провод нельзя обнаружить только визуальным осмотром торца.
Заливка кольца
Доза, расход и время подачи должны обеспечить прохождение смеси по длине до начала интенсивного подъёма. Вентиляция выпускает воздух из удалённых и верхних зон. При длинных изделиях проверяют возможность односторонней подачи на опытной трубе.
Ecotermix публиковал испытание 400 T, где после разбора трубы отмечено равномерное заполнение без видимых воздушных полостей. Такой опыт подтверждает технологическую возможность, но серийный режим нужно валидировать для собственного диаметра, длины, температуры и оборудования.

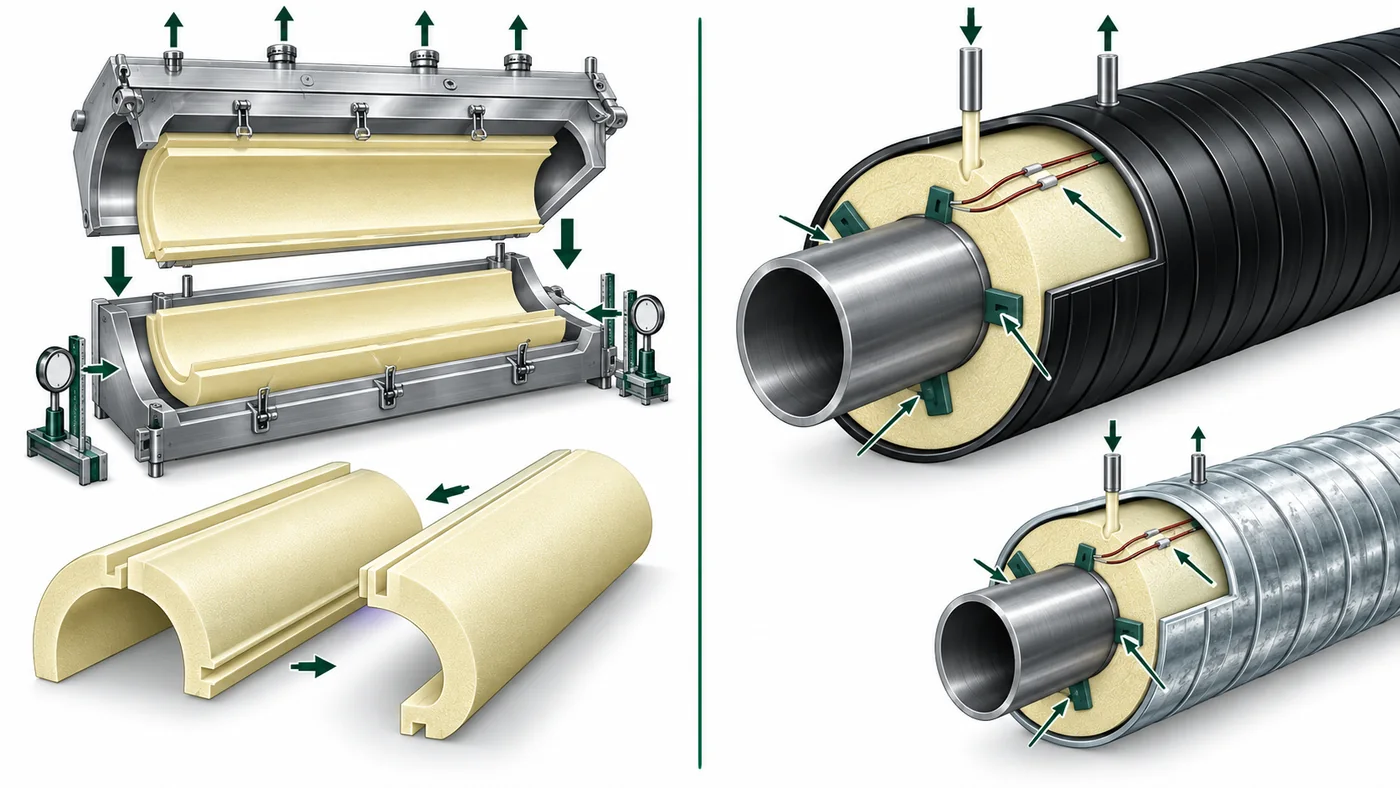

Рисунок 2. Для скорлуп контролируют форму и замки; для трубы в трубе — центровку, защитную оболочку, заливочные и вентиляционные порты, а также провода СОДК.
Скорость потока и время выдачи
Расчётный массовый расход:
Qm = mзал / tвыд,
где mзал — масса дозы, tвыд — время, за которое смесь должна быть подана до потери необходимой текучести.
Слишком низкий расход приводит к раннему подъёму у входа и блокированию дальнего участка. Слишком высокий может вовлечь воздух, перегрузить вентиляцию и сместить центраторы. Окно выбирают по TDS и опытной заливке.
Для типоразмерного ряда установка должна держать минимальную и максимальную дозы. В статье «Как выбрать установку для заливки изделий из ППУ» приведены расчёт расхода, сравнение низкого и высокого давления и чек-лист приёмки оборудования.
Контроль плотности
Плотность контролируют не только делением общей массы на расчётный объём. Для трубы это интегральное значение может скрывать плотную зону у литника и разреженную в удалённой части.
Программа включает:
- массу компонентов и готового изделия;
- образцы из начала, середины и конца опытной трубы;
- центр и края формованной скорлупы;
- фактический объём образца;
- место и направление вырезки;
- кондиционирование перед измерением;
- сравнение с требованиями продукта и стандарта.
Разрушительный отбор применяют на квалификационной и периодической серии. В текущем выпуске используют массу, параметры процесса и валидированные неразрушающие методы.
Контроль геометрии
Для скорлупы
- внутренний диаметр;
- наружный диаметр;
- толщина в нескольких сечениях;
- длина;
- овальность и прямолинейность;
- шаг, глубина и посадка замков;
- торцевой стык;
- состояние кромок.
Для предизолированной трубы
- наружный диаметр и толщина оболочки;
- положение рабочей трубы;
- минимальная и максимальная толщина ППУ;
- длина неизолированных концов;
- прямолинейность;
- герметичность торцевой оснастки во время процесса;
- положение проводов СОДК.
Размеры проверяют на стабилизированном изделии. Горячая пена и оболочка могут временно иметь другую геометрию.
Физико-механические показатели
ГОСТ 30732-2020 задаёт требования и методы контроля готовых трубных сборок. В зависимости от изделия и ТУ оценивают:
- кажущуюся плотность ППУ;
- прочность при сжатии;
- прочность или устойчивость связанной системы при сдвиге;
- теплопроводность;
- закрытую пористость;
- водопоглощение;
- адгезию к рабочей трубе и оболочке;
- термостойкость/старение;
- геометрию и состояние защитной оболочки;
- работоспособность СОДК.
Числа берут из актуальной редакции стандарта, ТУ и конструкторской документации. Нельзя заменять сертификационный протокол данными рекламной карточки сырья.

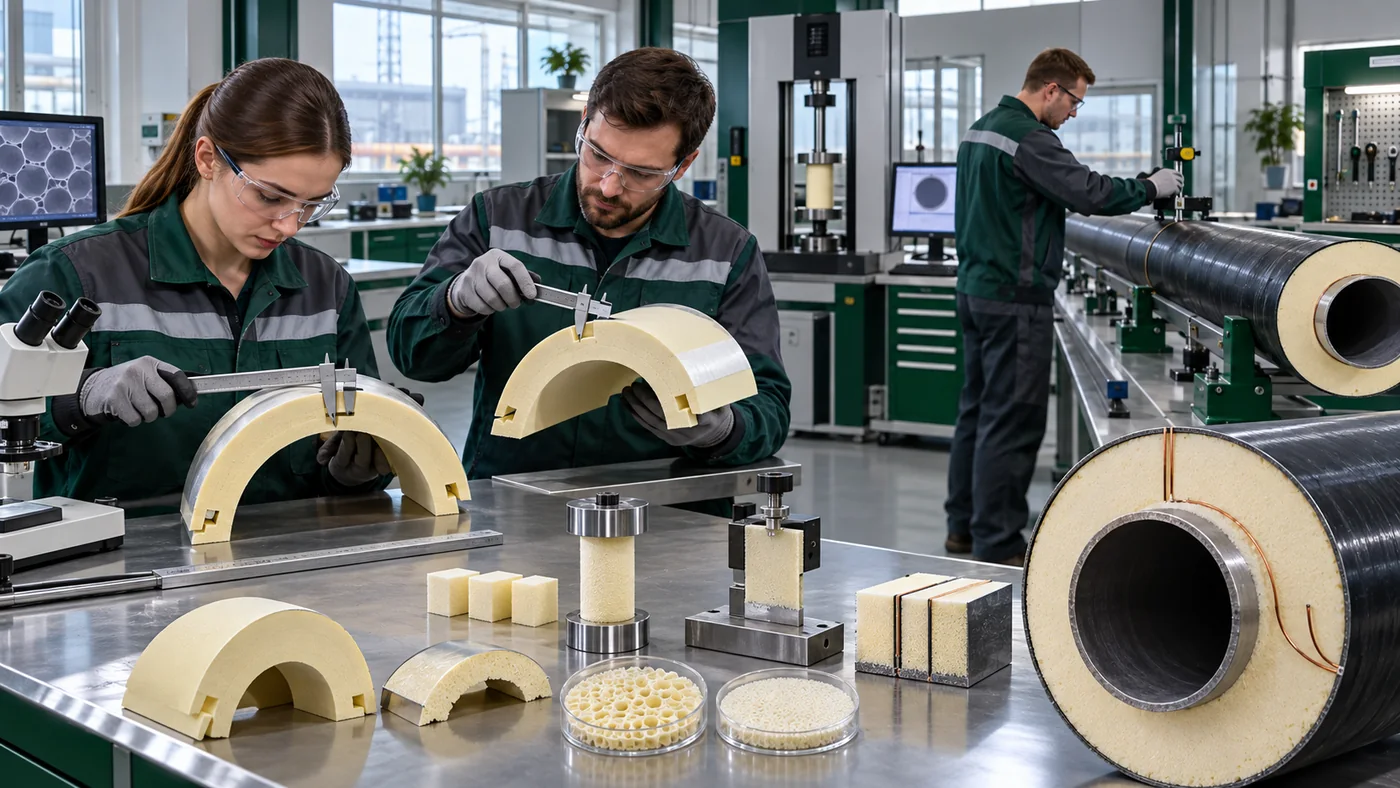

Рисунок 3. Контроль включает геометрию скорлуп и трубы, структуру ячеек, плотность, прочность, адгезию, равномерность слоя и положение проводов.
Карта дефектов
Производственный контроль процесса
Для каждой партии фиксируют:
- партии компонентов и сроки хранения;
- температуры компонентов, формы, трубы и помещения;
- фактическое соотношение и массу дозы;
- расход и время выдачи;
- времена старта, подъёма, отлипа и распалубки;
- давление и состояние оснастки;
- массу изделия;
- геометрию;
- результаты СОДК;
- дефекты и корректирующее действие.
Прослеживаемость связывает готовую трубу с рецептурой и параметрами. При росте брака можно увидеть изменение температуры, расхода или партии, а не гадать по внешнему виду.
Приёмка новой оснастки и системы
Квалификационная серия должна включать крайние типоразмеры. Для скорлупы — минимальный и максимальный диаметры, тонкую и толстую стенку, сложный замок. Для трубы — короткий/длинный участок и несколько диаметров.
После заливки изделия разрушают по утверждённой карте: вскрывают начало, середину, конец и зоны у центраторов. Проверяют пустоты, плотность, структуру и адгезию. Затем проводят требуемые испытания и только после этого фиксируют серийную карту процесса.
Изменение системы ППУ, оболочки, диаметра, оборудования, температуры или массы требует оценки повторной квалификации.
Типичные ошибки
Использовать одну дозу на сходные диаметры
Небольшое изменение зазора на большой длине даёт заметное изменение объёма. Каждый типоразмер рассчитывают отдельно.
Считать общую массу доказательством отсутствия пустот
Пустота может компенсироваться плотной зоной у литника. Нужна карта вскрытия или валидированный контроль.
Не стабилизировать температуру трубы и формы
Холодный металл отводит тепло и меняет реакцию вдоль длины. Важна повторяемость всей конструкции.
Экономить на центраторах
Смещённая рабочая труба нарушает минимальную толщину и тепловую однородность.
Проверять СОДК только после заливки
Без исходного измерения невозможно установить, когда возник дефект. Контроль выполняют до и после.
Объявлять соответствие ГОСТ по паспорту сырья
Стандарт относится к готовой трубе и фасонному изделию. Соответствие подтверждают испытания сборки.
Часто задаваемые вопросы
Какой ППУ выбрать для скорлуп?
Формовочную систему с подходящей плотностью, текучестью, распалубкой и свойствами готового изделия. Ecotermix 400 S прямо предназначена для скорлуп в пресс-формах; режимы берут из TDS.
Какая система подходит для трубы в трубе?
Система, рассчитанная на заполнение длинного кольцевого зазора и связанную изоляцию. Ecotermix 400 T (100:140) заявлена для изделий «труба в трубе» и «труба в форме».
Как рассчитать массу заливки?
Вычислите кольцевой объём по диаметрам и длине, вычтите объём вставок и умножьте на целевую формованную плотность. Добавьте подтверждённые технологические потери и уточните дозу опытной заливкой.
Почему в конце трубы остаётся пустота?
Обычно воздух не успевает выйти или смесь начинает интенсивно вспениваться раньше достижения конца. Проверяют вентиляцию, расход, температуру и реакционный профиль.
Зачем нужны центраторы?
Они удерживают рабочую трубу соосно внутри оболочки. Без них слой ППУ становится неравномерным и может не соответствовать минимальной толщине.
Чем отличается ППУ-ПЭ от ППУ-ОЦ?
ПЭ — полиэтиленовая защитная оболочка, типично связанная с подземной прокладкой; ОЦ — оцинкованная стальная оболочка для предусмотренных стандартом канальных и надземных условий. Выбор определяет проект.
Можно ли подтвердить качество только плотностью?
Нет. Контролируют геометрию, пустоты, структуру, прочность, теплопроводность, водопоглощение, адгезию, оболочку и СОДК по применимому стандарту.
Действует ли ГОСТ 30732-2020?
Да. Официальная карточка Росстандарта указывает статус «действует», ввод с 1 января 2021 года и опубликованные поправки.
Вывод
Скорлупа и предизолированная труба требуют разных производственных карт. Для скорлупы главны форма, замки, распалубка и размерная стабильность. Для трубы в трубе — подготовка стали и оболочки, центровка, провода СОДК, прохождение смеси по длине и связность всей сборки.
Ecotermix 400 S предназначена для формованных скорлуп, а 400 T (100:140) — для трубной изоляции. Массу рассчитывают по реальному кольцевому объёму и подтверждённой формованной плотности, затем уточняют опытной заливкой. Качество доказывают не только внешним видом или паспортом компонентов, а контролем готового изделия по ГОСТ 30732-2020, ТУ и протоколам испытаний.
