Декоративные балки из ППУ: технология и брак

Декоративная балка из заливочного пенополиуретана — лёгкая формованная оболочка с фактурой дерева. Она используется для интерьерного декора, маскировки коммуникаций и воспроизведения сложного рельефа, но не заменяет несущую деревянную или металлическую балку.

Качество изделия определяется не только рецептурой ППУ. Нужна согласованная система «материал — форма — дозирование — вентиляция — выдержка — отделка». Пустоты появляются из-за неправильного заполнения и выпуска воздуха, прилипание — из-за формы и разделительного слоя, деформация — из-за ранней распалубки или неравномерного охлаждения, а дефекты поверхности часто связаны с влагой, температурой и загрязнением.

Что представляет собой балка из формованного ППУ

Наиболее распространённая декоративная балка имеет П-образное сечение. Внешняя поверхность копирует древесину, а внутренний канал уменьшает массу и позволяет закрывать крепёж, кабель или стык потолка. Изделие формируется в открытой или закрытой форме в зависимости от технологии.

Жёсткий вспененный полиуретан получают реакцией двух жидких компонентов. Смесь заполняет форму, вспенивается и увеличивается в объёме. Реакция экзотермическая: материал нагревается, формирует поверхностную кожу и набирает прочность. Поэтому нельзя подбирать дозу только по объёму жидкой смеси или пользоваться случайным коэффициентом расширения.

Для декоративных балок Ecotermix предлагает систему 418 HD (50–80). Карточка продукта указывает формование заливкой в пресс-формы, применение для балок, консолей и досок «под дерево» и плотность изделия 45–60 кг/м³. Это ориентир для выбора класса системы; точные технологические режимы берут из актуального технического листа.

Как выбрать систему ППУ

Сначала задают требования к изделию:

• длина, ширина, высота и толщина стенки;
• открытая или закрытая форма;
• масса и допустимая разнотолщинность;
• глубина фактуры и качество поверхностной кожи;
• жёсткость при извлечении и транспортировке;
• наличие закладных и крепёжных зон;
• способ окраски, морения или нанесения покрытия;
• производительность линии и допустимое время цикла.

Низкая плотность уменьшает массу и расход, но тонкие стенки становятся чувствительнее к пустотам, смятию и деформации. Более высокая плотность обычно повышает жёсткость и качество кромок, но увеличивает массу, давление в форме и стоимость. Оптимум находят пробной серией, а не выбором минимального числа в каталоге.

В ассортименте Ecotermix есть разные системы для декоративных изделий: 418 HD (50–80) прямо связана с балками и формованием в пресс-формах; 418 HD (1000) обозначена для литья декоративных элементов в открытые формы; 418 HD (90–400) — для декоративно-отделочных и конструктивных элементов мебели при ручной заливке. Эти системы нельзя заменять друг другом без согласования технологических показателей.

Расчёт объёма и массы заливки

Для простой П-образной балки объём материала можно предварительно оценить как разность внешнего и внутреннего параллелепипедов:

V = L × (B × H − b × h),

где L — длина балки, B и H — внешние ширина и высота, b и h — размеры внутреннего канала. Все размеры переводят в метры, тогда V получится в м³.

Теоретическая масса готового изделия:

mтеор = V × ρизд,

где ρизд — целевая плотность ППУ в изделии.

Пример: длина 2,0 м, внешнее сечение 0,16 × 0,12 м, внутренний канал 0,12 × 0,09 м. Объём стенок:

V = 2,0 × (0,16 × 0,12 − 0,12 × 0,09) = 0,0168 м³.

При расчётной плотности 50 кг/м³ масса ППУ составит около:

mтеор = 0,0168 × 50 = 0,84 кг.

Это только стартовая оценка. Реальная геометрия содержит фактуру, радиусы, торцевые зоны, технологические переливы и разнотолщинность. Массу дозы определяют пробной заливкой, взвешивают принятое изделие и отходы, затем вводят контролируемый коэффициент заполнения именно для данной формы, системы и температуры.

Нельзя просто увеличить дозу «с запасом». Перепаковка повышает внутреннее давление, образует облой, искажает плотность и может раскрыть или деформировать форму.

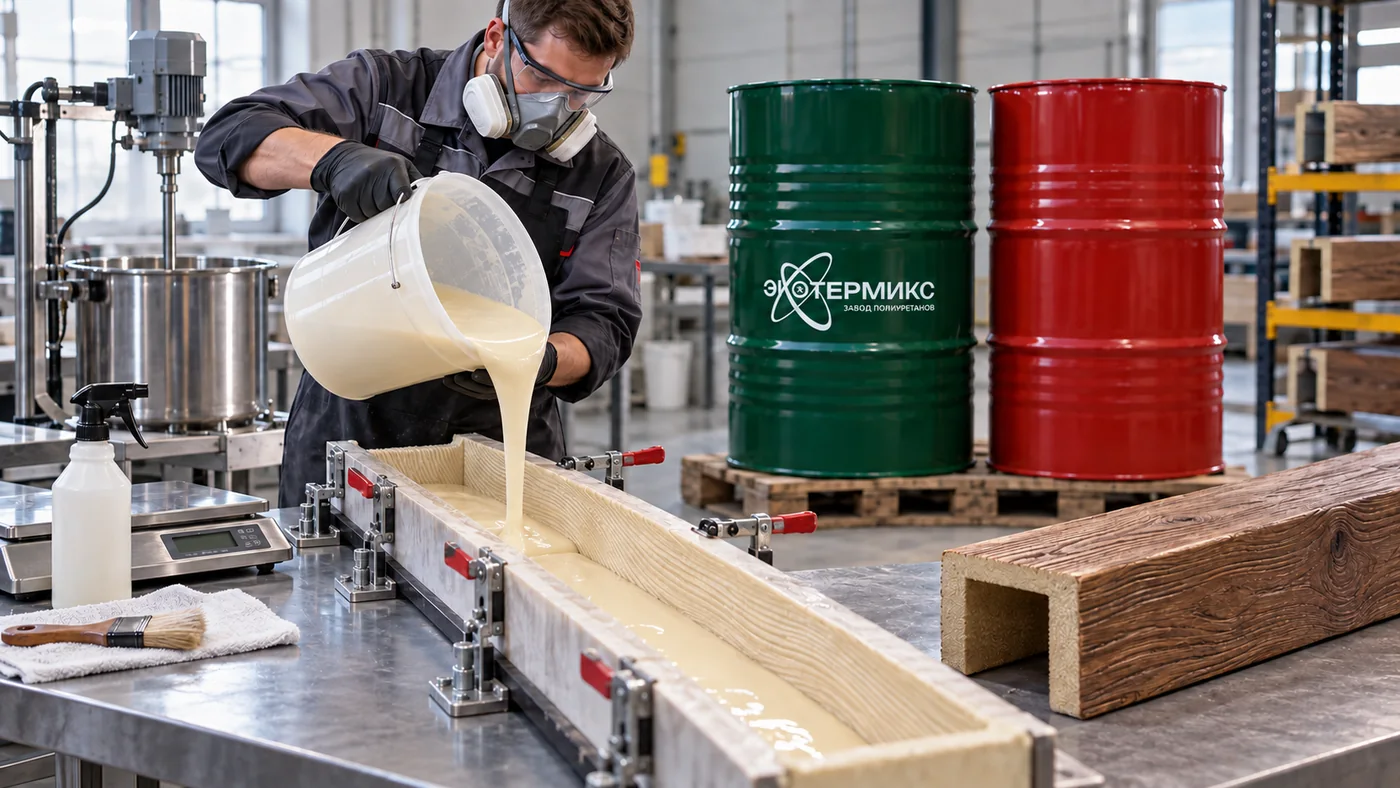

Рисунок 1. Производственный результат задают точное дозирование, стабильная температура компонентов, подготовленная форма и контролируемая заливка.

Проектирование формы

Материал формы

Гибкая эластомерная форма хорошо передаёт глубокую фактуру и облегчает извлечение изделий с небольшими поднутрениями. Ей требуется жёсткий кожух или матрица, иначе давление вспенивания изменит геометрию.

Жёсткая композитная или металлическая форма лучше удерживает размеры и подходит для серийного цикла. Однако она требует продуманного разъёма, уклонов и системы извлечения. Материал формы должен быть совместим с разделительным агентом, компонентами ППУ и выбранным температурным режимом.

Разъём и уклоны

Линию разъёма располагают так, чтобы облой можно было удалить без повреждения декоративной поверхности. Поднутрения анализируют заранее. Если рельеф блокирует извлечение, форму делят на секции или используют гибкую вставку.

Точные уклоны зависят от фактуры и материала формы. Слишком малый уклон увеличивает усилие распалубки и риск разрыва кожи. Слишком большой меняет внешний вид балки.

Вентиляция

Воздух вытесняется поднимающейся пеной и должен выйти из всех высоких точек. Вентканалы размещают в концах длинной полости, на вершинах рельефа и в зонах, куда смесь приходит последней. Канал должен выпускать газ, но не создавать заметный дефект на лицевой поверхности.

Полезны контрольные переливы: появление однородной пены показывает, что фронт дошёл до удалённой зоны. Слишком большой вент увеличивает отход и может снижать локальное давление; слишком маленький запирает воздух.

Жёсткость и прижим

Форма и оснастка должны сохранять размеры при подъёме пены. Прижимы распределяют равномерно. Если крышка прогибается, балка получает переменную толщину и кривизну. Если зажимы расположены редко, облой концентрируется между ними.

Подготовка формы

Форму очищают от старой пены, пыли, фрагментов покрытия и избытка разделительного состава. Абразивная очистка декоративной фактуры может изменить рисунок, поэтому применяют разрешённый производителем способ.

Разделительный агент наносят тонко и равномерно. Избыток образует мокрые пятна, снижает качество кожи и может помешать окраске. Недостаток вызывает прилипание, разрыв поверхности и повреждение формы. После замены разделителя проводят пробу совместимости и пробную окраску.

Температуру формы стабилизируют до заливки. Холодные участки замедляют реакцию, ухудшают растекание и дают разную структуру кожи. Перегретые участки сокращают время течения и могут вызвать раннее вспенивание до заполнения дальнего конца. Универсальную температуру назначать нельзя: её берут из TDS системы и подтверждают серией.

Подготовка компонентов и дозирование

Компоненты выдерживают при предписанной температуре. Полиольный компонент перемешивают только так, как требует производитель: неправильное перемешивание может вовлечь воздух или оставить осевшие добавки. Изоцианат защищают от влаги и держат в герметичной таре; загрязнение водой вызывает газообразование и ухудшает переработку.

Соотношение компонентов соблюдают точно. Для ручной заливки используют поверенные весы и заранее рассчитанные порции. Для машины контролируют калибровку насосов, расход каждой линии и качество смешения. Ошибка пропорции проявляется липкостью, хрупкостью, усадкой, неоднородным цветом или нестабильной плотностью.

Смешивание должно охватить дно и стенки ёмкости, но не должно чрезмерно насыщать смесь воздухом. После начала реакции нельзя доливать свежую смесь в частично поднявшуюся пену без специально отработанной технологии: граница может превратиться в холодный шов.

Последовательность заливки

1. 1. Проверить форму, разъёмы, вентиляцию, прижимы и чистоту.
2. 2. Нанести и выдержать разделительный агент по инструкции.
3. 3. Стабилизировать температуру формы, компонентов и закладных.
4. 4. Взвесить компоненты или подтвердить калибровку дозатора.
5. 5. Смешать за заданное время до однородности.
6. 6. Залить смесь в рассчитанную точку и по рассчитанной траектории.
7. 7. Закрыть форму в пределах технологического окна.
8. 8. Наблюдать выход воздуха и материал в контрольных переливах.
9. 9. Выдержать до разрешённой распалубки.
10. 10. Извлечь изделие без скручивания и локального рычага по фактуре.
11. 11. Разместить на калибровочном стапеле до стабилизации размеров.
12. 12. Обрезать облой, проверить массу, размеры и поверхность.

Точку заливки выбирают так, чтобы фронт пены вытеснял воздух к вентам, а не запирал его. Для длинной балки может понадобиться распределительный канал или несколько точек, но их число и последовательность должны быть испытаны: встречные фронты способны создать шов и пустоту.

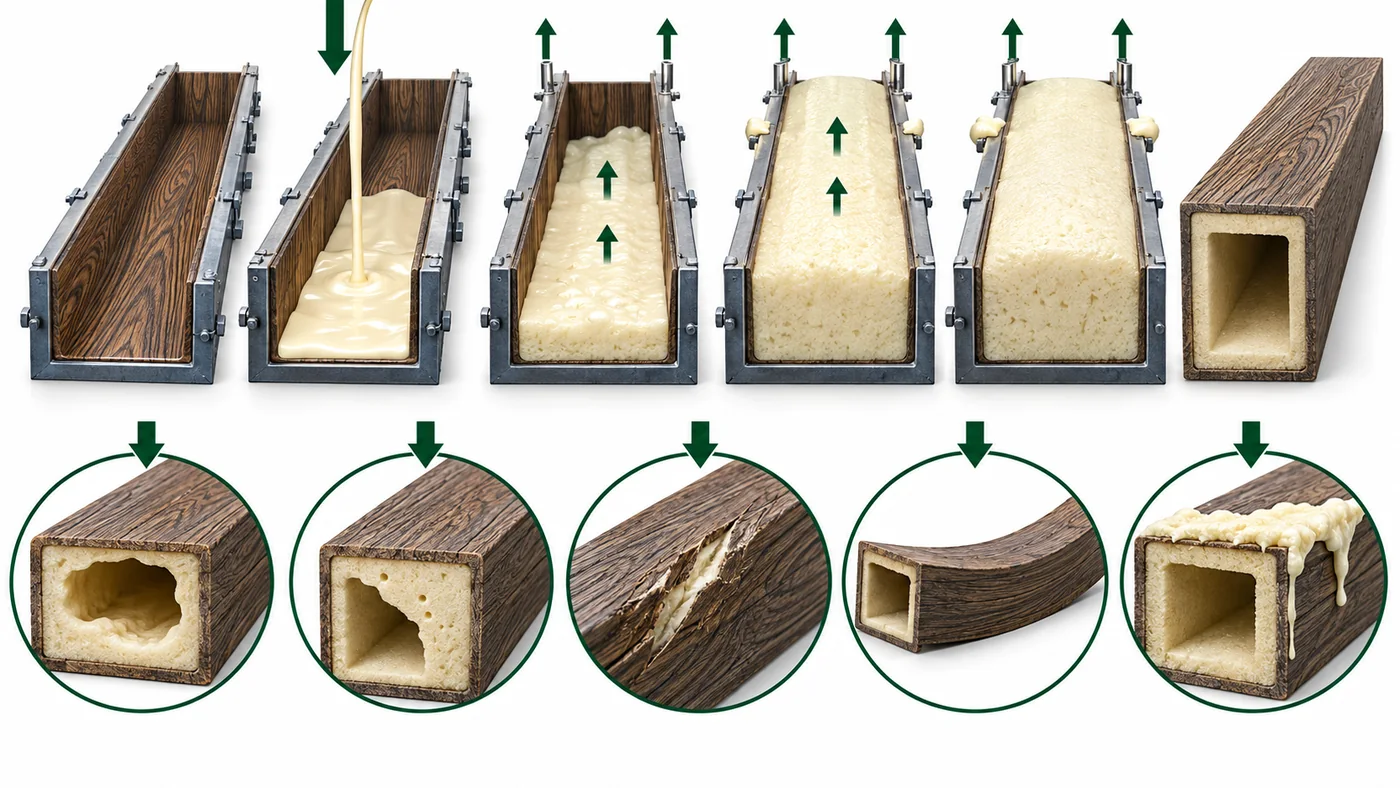

Рисунок 2. Доза, направление подъёма, вентиляция высоких точек и время распалубки влияют на пустоты, поры, прилипание, коробление и облой.

Карта дефектов

Один внешний симптом может иметь несколько причин. Меняют только один управляемый параметр за серию, иначе невозможно понять, что помогло.

Как устранить пустоты

Сначала разрезают несколько бракованных изделий и строят карту расположения дефекта. Если пустота повторяется в одном месте, причина обычно геометрическая: воздух запирается в высокой точке, фронт пены приходит с двух сторон или канал слишком узок.

Если пустоты распределены случайно, проверяют влагу, вовлечённый воздух, повторяемость дозы и смешения. Простое увеличение массы иногда маскирует проблему, но создаёт облой и повышенную плотность. Правильное решение — обеспечить предсказуемый поток и вентиляцию.

Для длинных форм полезны прозрачные технологические макеты или датчики давления и температуры на этапе отладки. Серийную форму оценивают по нескольким последовательным циклам, потому что её температура меняется после каждой заливки.

Как устранить прилипание

Определяют, где именно разрушается система:

• пена прилипла к форме;
• разделитель оторвался от формы;
• поверхностная кожа ППУ разорвалась внутри себя;
• декоративное покрытие формы повреждено;
• изделие механически заблокировано поднутрением.

Если просто добавить больше разделителя, можно получить загрязнённую поверхность и проблемы с краской. Лучше восстановить чистоту формы, проверить совместимость агента, толщину нанесения, межоперационную выдержку и температуру. Поднутрения исправляют конструктивно.

Как устранить деформацию

Балка может быть достаточно прочной для извлечения, но ещё не стабилизированной по температуре. Если её положить на неровную поверхность или прислонить к стене, остаточное тепло и собственная масса зафиксируют изгиб.

После распалубки изделие помещают на ровный стапель, поддерживающий профиль без точечных нагрузок. Время до механической обработки и упаковки определяют опытно. Для длинных деталей контролируют прямолинейность не только сразу, но и после полной стабилизации.

Повторяющееся коробление в одном направлении указывает на асимметрию формы, температуры, толщины или извлечения. Случайное — на нестабильный процесс или хранение.

Закладные и крепёжные зоны

Закладные используют для мест крепления, стыков и усиления тонких участков. Они должны быть чистыми, обезжиренными и зафиксированными против всплытия. Холодная металлическая вставка локально меняет реакцию и может создать провал; её температуру согласуют с формой.

Разделитель не должен попадать на поверхность, где требуется адгезия ППУ к закладной. Covestro в рекомендациях по формованию отдельно отмечает, что масло, грязь, разделитель и отпечатки рук способны разрушить связь с вставкой.

Контроль качества серии

Для каждой заливки фиксируют:

• номер партии компонентов;
• температуру компонентов, формы и помещения;
• массу или объём каждого компонента;
• фактическое соотношение;
• время смешивания и задержку до заливки;
• массу дозы;
• время старта, подъёма, отлипа и распалубки;
• массу готовой детали;
• основные размеры и прямолинейность;
• расположение пор, облоя и других дефектов;
• результат окраски или адгезии отделки.

Статистически полезно отслеживать среднюю массу и разброс. Рост разброса при неизменной геометрии сигнализирует о нестабильном дозировании, потерях смеси или изменении плотности.

Приёмочные критерии

Технолог совместно с дизайнером задаёт допустимые пределы:

• эталон фактуры и цвета;
• максимальный размер и число пор;
• допустимый облой после обрезки;
• масса и её допуск;
• размеры сечения и длины;
• прямолинейность;
• прочность кромок и крепёжных зон;
• адгезия грунта и декоративного покрытия;
• отсутствие липкости, трещин и непрореагировавших участков.

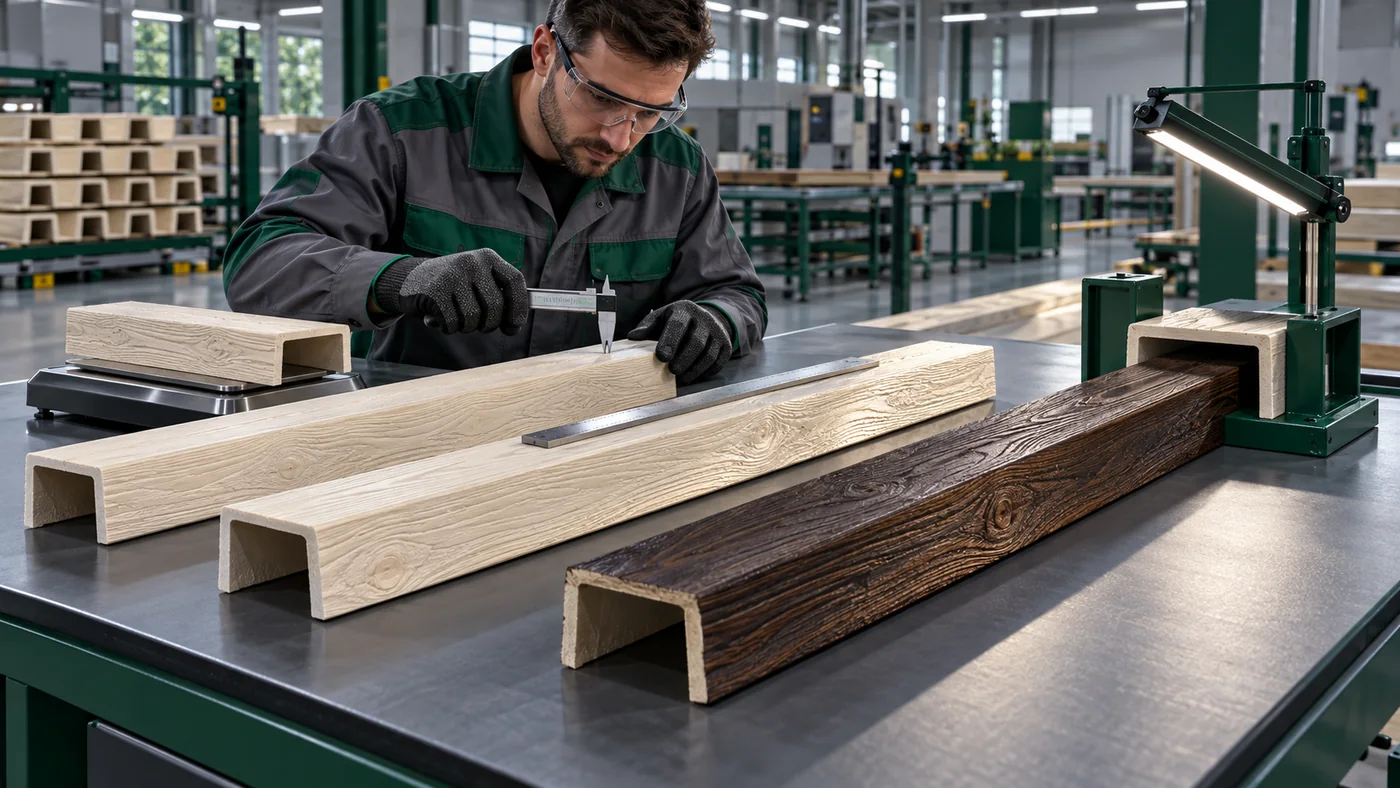

Рисунок 3. Серийный контроль включает массу, геометрию, прямолинейность, качество фактуры и проверку изделия в калибровочной оснастке.

Окраска под дерево

Фактура создаёт рельеф, а визуальная глубина достигается несколькими слоями отделки. Обычно применяют базовый грунт или цвет, затем более тёмную патину в углублениях и выборочное снятие с выступов. Финиш защищает поверхность и задаёт блеск.

Система покрытия должна быть совместима с ППУ и остатками разделителя. Перед запуском партии проводят адгезионную пробу на деталях, изготовленных в реальном режиме. Нельзя оценивать краску только на зашлифованном лабораторном образце, если серийная поверхность не шлифуется.

Безопасность производства

Компоненты ППУ требуют промышленной гигиены. Рабочую зону оборудуют вентиляцией, предотвращают аэрозоль и контакт с кожей и глазами, используют средства защиты по SDS. Изоцианатный компонент чувствителен к влаге и может представлять опасность при неправильном обращении.

Персонал должен знать порядок при проливе, очистке смесителя и утилизации загрязнённых материалов. Закрытую тару не нагревают произвольно. Любые температуры и способы перемешивания согласуют с документацией производителя.

Экономика цикла

Себестоимость балки складывается из материала, разделителя, окраски, труда, времени формы, энергии, амортизации и брака. Быстрая система не всегда обеспечивает дешёвую деталь, если окно заливки слишком короткое и повышает отходы.

Производительность формы:

Q = n × tсм / tц,

где n — число одновременно формуемых изделий, tсм — полезное время смены, tц — полный цикл с подготовкой, заливкой, выдержкой, распалубкой и очисткой.

Ускорять цикл можно только после доказательства стабильности размеров и поверхности. Ранняя распалубка уменьшает время формы, но увеличивает скрытый брак и правку.

Типичные ошибки запуска

Копировать дозу из другой формы

Даже одинаковые внешние размеры не означают одинаковый объём стенок и давление. Новая фактура и вентиляция требуют отдельной серии.

Менять сразу несколько параметров

Если одновременно увеличить дозу, температуру и количество разделителя, причина улучшения или ухудшения останется неизвестной.

Оценивать только лицевую поверхность

Красивое изделие может иметь скрытую пустоту, повышенную плотность или слабый холодный шов. На этапе отладки детали разрезают и сравнивают структуру.

Не учитывать температуру формы в серии

Первая заливка после простоя и десятая заливка подряд проходят в разных тепловых условиях. Требуется контролируемая стабилизация.

Использовать декоративную балку как несущую

Формованный ППУ-декор не рассчитан на строительную нагрузку, если отдельный проект и испытания не подтверждают обратное.

Часто задаваемые вопросы

Какой ППУ выбрать для декоративных балок?

Нужна формовочная система, рассчитанная на низкую плотность, длинную полость и передачу фактуры. Ecotermix 418 HD (50–80) прямо заявлена для декоративных балок, консолей и досок «под дерево». Режимы подтверждают TDS и пробной серией.

Сколько материала нужно на одну балку?

Рассчитайте объём стенок по геометрии и умножьте на целевую плотность изделия. Затем уточните массу заливки по пробам с учётом фактуры, переливов и реальной плотности.

Почему в балке появляются пустоты?

Воздух запирается в высокой точке, пена не доходит из-за недостаточной дозы или раннего старта, либо встречаются два фронта. Нужна карта дефектов, корректировка вентиляции и траектории, а не только увеличение дозы.

Почему ППУ прилипает к форме?

Причиной бывают недостаточный или несовместимый разделитель, загрязнение, повреждение покрытия формы, ранняя распалубка и механическое поднутрение. Избыток разделителя тоже вреден для поверхности и окраски.

Когда можно вынимать балку?

Только после времени распалубки из TDS, подтверждённого для температуры формы и массы детали. Поверхностная твёрдость не означает полной размерной стабильности.

Как избежать коробления длинной балки?

Стабилизируйте температуру формы, не распалубливайте раньше времени и охлаждайте изделие на ровном калибровочном стапеле. Контролируйте симметрию стенок и прижимов.

Можно ли заливать вручную?

Можно, если система допускает ручную переработку и рабочего времени хватает на точное дозирование, смешивание и заполнение. Для серии машина обычно повышает повторяемость, но требует калибровки.

Нужно ли прогревать форму?

Температура должна соответствовать технической инструкции системы. Важен не сам факт нагрева, а стабильность по всей длине и повторяемость от цикла к циклу.

Чем окрашивать балку под дерево?

Подходит система грунта, патины и финиша, испытанная на конкретном ППУ и разделителе. Сначала проверяют адгезию и внешний вид на серийном образце.

Вывод

Декоративная балка из ППУ получается стабильной, когда материал выбран под геометрию и цикл, форма жёсткая и вентилируемая, компоненты точно дозируются, а распалубка и охлаждение контролируются. Ecotermix 418 HD (50–80) предназначена для формованных балок и изделий с низкой плотностью, однако точные параметры производства задаёт актуальный TDS.

Пустоты устраняют управлением потоком и воздухом, прилипание — состоянием формы и разделительным слоем, деформацию — тепловой стабильностью, выдержкой и стапелем. Лучший способ снизить брак — карта процесса и изменение одного параметра за серию.
