Как поднять просевшую бетонную плиту полиуретановой инъекцией
Содержание:
Прозрачный макет хорошо объясняет идею полиуретановой инъекции: жидкие компоненты подают под плиту, смесь занимает доступные полости, реагирует и расширяется. Сначала материал восстанавливает контакт с нижней поверхностью плиты и заполняет часть свободного пространства. Если дальнейшему расширению сопротивляются грунт, края полости и сама плита, возникает усилие, способное вызвать контролируемое перемещение. Но макет не рассчитывает реальный расход, не доказывает укрепление всего основания и не гарантирует подъём конкретной конструкции. На объекте решение принимают после диагностики причины просадки, проверки коммуникаций, пробной инъекции и инструментального контроля отметок.
Мы производим ЭКОТЕРМИКС 510i — двухкомпонентную полиуретановую систему для получения жёсткого пенополиуретана и укрепления грунта. Возможность использовать её в проекте с управляемым подъёмом плиты, схема инъекций и критерии остановки должны подтверждаться для конкретного объекта. Назначение материала нельзя расширять одним эффектным опытом на столе.
Содержание
- 1. Что действительно показывает прозрачный макет
- 2. Три разные задачи под одной плитой
- 3. Почему плита начинает двигаться
- 4. Почему макет не копирует реальный объект
- 5. Как провести честную демонстрацию
- 6. Что проверяют на объекте до инъекции
- 7. Как контролируют работы
- 8. Роль ЭКОТЕРМИКС 510i
- 9. Вопросы и ответы
Что действительно показывает прозрачный макет
У обычной бетонной плиты нижняя поверхность скрыта. Заказчик видит трещину, уступ в шве или локальную просадку, но не видит пустоту и грунт. Прозрачная ячейка убирает эту зрительную преграду. Через стенку можно наблюдать, что материал не образует идеально ровную подушку по команде: он идёт туда, где встречает меньшее сопротивление, огибает зёрна, заполняет крупные полости и формирует нерегулярное тело.
Такой опыт помогает понять последовательность процесса. Подача в отверстие ещё не означает подъём. Сначала состав распространяется в доступном объёме. Затем растущая пена соприкасается с плитой и окружающим грунтом. Только после появления достаточного ограничения расширения часть усилия может передаваться плите. Если рядом есть свободный выход, трещина, дренажный канал или рыхлая зона, материал может уйти туда, а видимого перемещения не произойдёт.
Макет показывает нерегулярное распространение состава у прозрачной стенки и восстановление контакта с плитой, но не раскрывает весь трёхмерный объём.
Наблюдение через одну стенку всегда неполно. Мы видим сечение у акрила, а большая часть пены и грунта находится за ним. Поэтому корректная фраза после опыта звучит так: «в видимой плоскости материал заполнил такую-то область и плита переместилась на измеренную величину». Фраза «под плитой всё заполнено» без вскрытия, контроля расхода и других методов уже выходит за пределы наблюдения.
Макет также полезен для разговора о рисках. На нём легко показать, почему непрерывная длительная подача хуже коротких дозированных инъекций с паузами и контролем. Видно, как состав может начать выходить к краю, поднимать одну сторону сильнее другой или уплотнять соседнюю зону. Именно поэтому полевые работы нельзя превращать в простое правило «закачать больше пены».
Три разные задачи под одной плитой
Под словами «поднять бетон пеной» часто скрываются три разные инженерные задачи. У них могут совпадать часть оборудования и общий тип материала, но отличаются цель, глубина воздействия и способ доказать результат.
Заполнение пустоты
После вымывания мелких частиц, усадки обратной засыпки или потери контакта между плитой и основанием образуется свободное пространство. Первая задача — заполнить пустоту и вернуть опирание. Плита может вообще не переместиться, если её отметка уже допустима. Результат оценивают не по сантиметрам подъёма, а по восстановлению контакта, расходу, отсутствию неконтролируемого выхода и согласованным контрольным признакам.
Контролируемый подъём
Если плита просела и проект допускает коррекцию отметки, после заполнения свободного объёма продолжают дозированную подачу. Расширяющийся материал создаёт давление в стеснённой зоне. Плиту перемещают малыми шагами и непрерывно контролируют отметки не только у порта, но и на соседних участках. Цель — вернуть профиль в заданный допуск, не раскрыть трещины, не зажать ворота и не поднять примыкающие конструкции.
Стабилизация грунта
Иногда пустота под плитой — лишь следствие, а слабый слой лежит глубже. Тогда поверхностное заполнение может убрать видимый зазор, но не устранить механизм просадки. Нужна отдельная схема глубоких инъекций, привязанная к геологическому строению, глубине слабого слоя и требуемому улучшению. Международный термин deep foam injection описывает именно этот подход: материал подают на выбранную глубину и подтверждают изменение основания повторными измерениями. Это не автоматически та же операция, что локальный подъём верхней плиты.
Разделение важно и для договора. Формулировка «инъекция под плиту» не сообщает, должен ли подрядчик только заполнить пустоту, восстановить отметку или доказать улучшение грунта на глубине. Критерий результата записывают до начала работ.
Почему плита начинает двигаться
Свободное вспенивание и расширение в грунте — разные условия. В открытом объёме пена растёт почти без внешнего сопротивления. Под плитой её ограничивают масса конструкции, трение, жёсткость основания и геометрия полости. Чем быстрее восстанавливается замкнутый контакт, тем раньше рост объёма начинает создавать усилие. Но из этого нельзя вывести универсальное давление или подъём по одному лабораторному показателю свободной пены.
Для первого приближения полезно посчитать лишь геометрический объём видимого зазора. Если модельная плита имеет размер 0,40 × 0,30 м, а равномерный зазор принят 0,01 м, идеализированный объём равен:
V = S × h = 0,40 × 0,30 × 0,01 = 0,0012 м³, или 1,2 л.
Это не расчёт расхода компонентов. В реальном грунте есть поры и каналы, зазор неравномерен, часть материала проникает в рыхлые зоны, плотность пены зависит от ограничений, а часть пути может оставаться невидимой. Даже для макета фактический расход нельзя получать простым умножением 1,2 л на «коэффициент расширения». Геометрия показывает порядок свободного объёма и помогает задавать вопросы, но не заменяет пробу.
Подъём начинается не в тот момент, когда материал вошёл в отверстие, а когда сформировалось достаточное сопротивление дальнейшему расширению. Если сопротивление несимметрично, первой движется наиболее податливая часть. Поэтому точка подачи, размер дозы и очередность портов влияют на профиль. Специалист наблюдает не только выбранную контрольную точку, но и соседние швы, колонны, стены, пороги, оборудование и коммуникации.
Трещина в плите меняет задачу. Отдельные фрагменты могут двигаться по-разному, а раскрытие существующего дефекта — увеличиваться. Подъём не восстанавливает автоматически несущую способность разрушенного бетона и не заменяет ремонт арматуры или шва. Сначала нужно понять, является ли плита единым жёстким элементом и допустимо ли передавать ей локальное усилие.
Почему макет не копирует реальный объект
Прозрачная стенка создаёт удобный обзор и одновременно меняет физику опыта. Гладкий акрил не равен массиву грунта: у него другая шероховатость, сцепление и теплопередача. Узкая ячейка ограничивает движение в третьем измерении, поэтому материал чаще остаётся в поле зрения. В реальном основании он может уйти вперёд, назад или по локальному каналу, которого на макете нет.
Масштаб тоже влияет на результат. Маленькая модельная плита легче, относительно жёстче и быстрее реагирует на небольшую порцию. Толщина зёрен по отношению к размерам ячейки может быть совсем не такой, как на объекте. Сухой чистый песок в коробе не воспроизводит водонасыщенный насыпной грунт с мусором, прослоями, трубами и зонами разуплотнения. Поэтому красивый подъём на несколько миллиметров нельзя переводить в обещание поднять промышленный пол на ту же относительную величину.
Различаются и температурные условия. Реакция двух компонентов, вязкость и время формирования структуры зависят от подготовки материалов и режима переработки. В техническом документе ЭКОТЕРМИКС 510i указаны условия технологической пробы и рекомендации по подготовке компонентов, но эти данные не превращают макет в калиброванный стенд для любого объекта. Самостоятельно добавлять краситель, растворитель или другую примесь в компоненты нельзя без консультации с нашими техническими специалистами.
Наконец, камера создаёт иллюзию полноты. Светлая пена хорошо заметна на фоне грунта, но зритель не видит распределение плотности, непрерывность контакта за плоскостью стенки и напряжения в плите. Видео подтверждает наблюдаемое движение; оно не измеряет улучшение грунта и не заменяет журнал расхода.
| Макет помогает увидеть | Макет не доказывает | Чем подтверждают на объекте |
|---|---|---|
| Путь материала у прозрачной стенки | Полное заполнение всего трёхмерного объёма | Контроль расхода, расположения портов, доступные методы обследования |
| Последовательность контакта и возможного подъёма | Требуемую несущую способность основания | Геотехническое обследование и согласованные полевые испытания |
| Влияние коротких и длинных подач | Безопасную дозу для реальной плиты | Пробная зона и непрерывный контроль отметок |
| Возможный выход к свободному краю | Отсутствие миграции к коммуникациям | Поиск сетей, наблюдение доступных колодцев и дренажей |
| Нерегулярную форму пены | Фактический расход на квадратный метр | Натурная ведомость компонентов по каждому порту |
Как провести честную демонстрацию
Сначала формулируют один проверяемый вопрос. Например: «показать, что состав идёт в доступную пустоту и после восстановления контакта может переместить лёгкую модельную плиту». Не следует одновременно обещать доказать укрепление грунта, водонепроницаемость, долговечность и точный расход: для этого нужны другие методики.
Две одинаковые ячейки лучше одной. В первой сохраняют исходную пустоту, во второй проводят инъекцию. Одинаковыми делают геометрию, грунт, толщину слоя и массу плиты. Тогда зритель различает исходное состояние и результат без стрелок, цветовых пятен и нарисованных траекторий. Сравнение остаётся учебным, но становится понятнее.
Слева видна исходная пустота, справа — физический результат заполнения и небольшого перемещения модельной плиты; подпись объясняет сравнение без графических обозначений внутри изображения.
До запуска фиксируют температуру компонентов и воздуха, состояние смеси, массу или объём поданной порции, начальную отметку плиты и расположение трубки. Подачу ведут короткими дозами, выдерживая паузу для наблюдения. Если цель — показать движение, используют независимое измерение перемещения и снимают его вместе с общим видом. Показание без единицы и условий не публикуют как технический результат.
После опыта модель разбирают. Это разрушает красивую картинку, зато позволяет сравнить видимую у стенки форму с реальным телом внутри ячейки. Полезно взвесить остатки, проверить, не ушёл ли материал вдоль дна или задней стенки, и показать область неполного контакта. Честная демонстрация ценнее рекламного кадра, в котором зрителю оставили только удачный фронтальный ракурс.
В отчёте разделяют наблюдение и вывод. «Плита переместилась вверх на измеренную величину после третьей дозы» — наблюдение. «Такая же дозировка поднимет пол склада» — неподтверждённое масштабирование. «Опыт объясняет принцип и показывает необходимость натурной пробной зоны» — корректный вывод.
Что проверяют на объекте до инъекции
Просадка — симптом, а не готовый диагноз. Она может возникнуть из-за недостаточного уплотнения основания, размыва, утечки, изменения уровня воды, пустоты у коммуникации, разрушения шва или перегрузки. Если причина продолжает действовать, локальный подъём способен временно выровнять поверхность, но не обеспечить устойчивый результат.
Начинают с геометрии: снимают отметки, профиль швов, размеры уступов и раскрытие трещин. Отмечают колонны, стены, ворота, стеллажи и оборудование, чувствительные к перемещению. Проверяют проект плиты, толщину, армирование, наличие деформационных швов и допустимые перепады. Перед сверлением находят арматуру и все подземные коммуникации.
Затем восстанавливают историю основания. Важны состав и толщина слоёв, способ уплотнения, результаты прежних изысканий, утечки и ремонты. Для глубокой стабилизации одного осмотра сверху недостаточно: нужны данные о слабой зоне и метод, которым после работ можно подтвердить изменение. Зарубежные практики применяют, например, DCP или SPT, но выбор метода, нормативной базы и критериев для российского объекта делает проектировщик или геотехнический специалист.
Отдельно проверяют пути нежелательной миграции. Состав может попасть в дренаж, колодец, неплотный ввод трубы или соседнюю пустоту. Доступные сети осматривают до и во время подачи, а в плане работ задают действия при появлении материала там, где его быть не должно.
Наконец, определяют критерий остановки. Для заполнения это может быть согласованный объём и подтверждение контакта; для подъёма — достижение проектной отметки или предельное перемещение; для стабилизации — результат повторного полевого испытания. Условия прекращения подачи при росте трещины, неконтролируемом выходе или движении соседней конструкции записывают заранее.

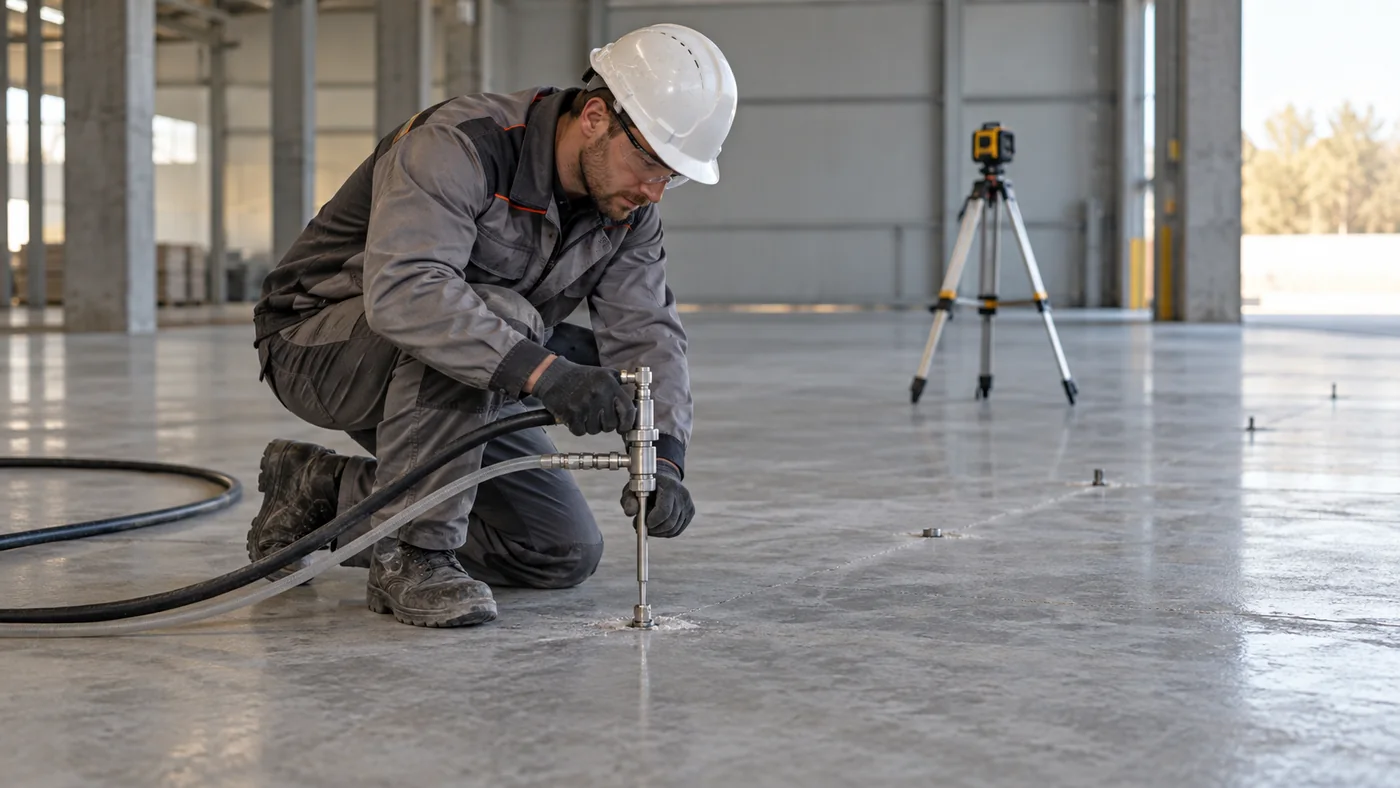

Как контролируют работы
Полевой процесс строят вокруг измерений, а не вокруг количества просверленных отверстий. Перед началом создают карту исходных отметок и фотографируют дефекты. Порты нумеруют в рабочей документации, привязывают к плану и для каждого фиксируют глубину, время, массу или объём компонентов, режим подачи и наблюдаемое перемещение. Эти обозначения нужны в журнале и на схеме, а не как необъяснимые точки на рекламной фотографии.
Во время подъёма используют лазерный уровень, нивелир, индикаторы перемещения или другую систему, соответствующую требуемой точности. Контроль ведут непрерывно: быстрое расширение не позволяет сначала закачать весь материал, а затем спокойно измерить результат. Дозу уменьшают по мере приближения к цели. Наблюдатель должен иметь право немедленно остановить подачу.
На объекте результат определяют не по виду шланга или пены, а по журналу подачи, контролю отметок и состоянию соседних конструкций.
Особое внимание уделяют примыканиям. Плита может подняться у одного порта и остаться на прежней отметке у стены, создав новый уклон. Жёстко связанная перегородка может получить трещину. Порог ворот — потерять рабочий зазор. Подъём одного фрагмента относительно другого способен увеличить ступеньку. Поэтому зона наблюдения шире локального пятна просадки.
После инъекций отверстия восстанавливают совместимым материалом, очищают выходы пены и повторяют съёмку профиля. В отчёт включают фото до и после, схему портов, фактический расход по точкам, отметки, обнаруженные проблемы и принятые решения. Если целью была стабилизация грунта, добавляют результаты согласованного повторного исследования, а не объявляют улучшение только потому, что поверхность стала ровнее.
Американская спецификация FDOT полезна как пример дисциплины: она отдельно описывает предварительный осмотр, поиск сетей, пробные точки, контроль смешения и расхода, лазерное наблюдение, постепенную подачу и итоговый отчёт. Это не российский норматив и не готовая инструкция для нашей системы. Переносить можно принцип доказуемости, а не чужие численные требования.
Роль ЭКОТЕРМИКС 510i
ЭКОТЕРМИКС 510i состоит из готового полиольного компонента А и полиизоцианатного компонента Б. После смешения формируется жёсткий пенополиуретан. Мы выпускаем эту систему для укрепления грунта и закрепления различных конструкций в грунте. Материал предназначен для профессионального применения с мобильными установками низкого или высокого давления.
Технический документ устанавливает рекомендуемое соотношение компонентов А:Б 100:105, подготовку компонентов и ориентиры технологической пробы. Эти сведения нужны для правильной переработки, но не дают универсальную сетку портов, дозу или допустимый подъём плиты. Параметры объекта зависят от основания, пустот, массы и жёсткости конструкции, температуры, оборудования и требуемого результата.
Если проект предполагает управляемый подъём, до коммерческого обещания проверяют совместимость задачи с системой и согласуют технологию с нашими техническими специалистами. Для глубокой стабилизации дополнительно нужны геотехническая модель и способ подтвердить улучшение. Мы как производитель можем помочь с характеристиками материала и требованиями к переработке, но обследование, проектное решение и контроль на площадке остаются самостоятельными этапами.
Запрос «геополимерное инъектирование» встречается в поиске часто, но его нельзя автоматически использовать как название полиуретановой технологии. Геополимеры и полиуретаны различаются по химической природе и поведению. В спецификации, смете и статье материал следует называть точно: двухкомпонентная полиуретановая система ЭКОТЕРМИКС 510i.
Вопросы и ответы
Можно ли поднять просевшую бетонную плиту пеной
Расширяющийся полиуретановый состав в стеснённой зоне способен передать усилие плите и вызвать её перемещение. Применимость зависит от состояния плиты, причины просадки, основания, примыканий и допустимого профиля. До работ нужны обследование, пробная зона и инструментальный контроль.
Что происходит сначала заполнение пустоты или подъём
Обычно сначала материал занимает доступное свободное пространство и восстанавливает контакт. Подъём возможен после появления достаточного сопротивления расширению. Граница между этапами не определяется одной секундой и контролируется по поведению плиты и расходу.
Доказывает ли прозрачный макет что под плитой заполнено всё
Нет. Он показывает распределение у прозрачной стенки и часть внутреннего объёма. Для вывода о реальной плите нужны карта портов, фактический расход, контроль выходов и согласованные способы проверки.
Можно ли посчитать расход по объёму зазора
Геометрический объём зазора даёт только исходную оценку свободного пространства. Грунт содержит поры и каналы, а пена формируется под ограничением. Фактический расход уточняют пробной инъекцией и регистрируют по каждому порту.
Почему пена может не поднять плиту
Материал способен уйти в рыхлую зону, трещину, дренаж или более крупную скрытую полость. Другие причины — недостаточная опора, неверная глубина, неподходящая схема или слишком тяжёлая и жёстко связанная конструкция. Увеличивать подачу без диагностики опасно.
Чем заполнение пустоты отличается от стабилизации грунта
Заполнение восстанавливает контакт непосредственно под плитой. Стабилизация направлена на слабую зону основания и требует подтверждения изменения её состояния. Ровная поверхность после подъёма сама по себе не доказывает глубокое улучшение.
Что такое глубокая полиуретановая инъекция
Это подача состава по трубам или инъекторам к целевой зоне ниже поверхности, а не только в зазор под плитой. Глубину и сетку выбирают по данным об основании. Результат проверяют согласованным геотехническим методом.
Можно ли использовать слово геополимер для ЭКОТЕРМИКС 510i
Нет. ЭКОТЕРМИКС 510i — полиуретановая система. «Геополимерное инъектирование» может встречаться как рыночный поисковый термин, но не является корректным названием химической природы нашего материала.
Нужно ли обследовать грунт если видна только пустота
Если причина пустоты неясна или просадка продолжается, обследование необходимо. Иначе можно закрыть следствие, оставив размыв, утечку или слабый слой. Объём исследования назначают по риску и масштабу объекта.
Как контролируют высоту подъёма
Отметки снимают до работ и непрерывно наблюдают во время дозированной подачи. Используют нивелир, лазерный уровень, индикаторы или другую систему требуемой точности. Одновременно следят за соседними участками и примыканиями.
Можно ли выровнять плиту за одну длинную подачу
Такой подход повышает риск перелёта отметки, локального выпучивания и нежелательной миграции. Безопаснее короткие дозы с паузами и измерением реакции. Конкретную последовательность задаёт технологическая карта объекта.
Что делать с трещиной в плите
Сначала установить её характер и связь с армированием, швами и осадкой основания. Инъекция под плиту не восстанавливает автоматически разрушенный бетон. Ремонт трещины и коррекция основания могут быть отдельными этапами.
Почему важно найти коммуникации
Сверление может повредить арматуру, кабель или трубу, а состав — мигрировать в неплотный коллектор или дренаж. Сети выявляют до бурения и контролируют доступные участки во время подачи.
Можно ли добавлять краситель чтобы лучше видеть пену на макете
Нельзя самостоятельно вводить сторонние материалы в компоненты ЭКОТЕРМИКС 510i. Если для демонстрации нужен контраст, решение заранее согласуют с нашими техническими специалистами или используют отдельную физическую аналогию, прямо названную имитацией, а не испытанием продукта.
Является ли макет испытанием материала
Только если задана методика, измеряемые параметры, подготовка, оборудование и критерии. Обычный прозрачный короб — учебная демонстрация механизма. Он не заменяет лабораторный протокол и натурную пробу.
Как проверить что грунт действительно укреплён
До работ выбирают параметр и полевой метод, соответствующий грунту и цели: например, зондирование или иное исследование, назначенное специалистом. Сравнивают результаты до и после в сопоставимых условиях. Один подъём плиты не является достаточным доказательством.
Нужна ли пробная зона
Для неопределённого основания и ответственного объекта пробная программа резко снижает риск. Она помогает уточнить глубину, шаг, реакцию плиты, расход и критерии остановки. Условия пробной зоны фиксируют так же тщательно, как основные работы.
Какие данные должны остаться после работ
Исходные и итоговые отметки, схема портов, глубина и расход по каждой точке, режим подачи, фото, сведения о материале, проблемы и действия подрядчика. Для стабилизации добавляют результаты повторного исследования основания.
Подходит ли ЭКОТЕРМИКС 510i для любого просевшего пола
Нет универсального решения для любой плиты. Мы производим 510i для укрепления грунта, но конкретный сценарий подъёма оценивают по конструкции, причине деформации и условиям переработки. Иногда правильным решением будет ремонт основания или замена участка.
Можно ли выполнить инъекцию самостоятельно
ЭКОТЕРМИКС 510i предназначен для профессионального применения. Нужны дозирующее оборудование, контроль температуры и соотношения компонентов, средства защиты и навыки управления быстрым процессом. Самостоятельный опыт под реальной конструкцией создаёт риск повреждения плиты и коммуникаций.
Вывод
Прозрачный макет нужен не для эффектного обещания, а для правильной логики: материал идёт по доступным путям, сначала заполняет пространство, затем при достаточном ограничении может передать усилие плите. Масштаб, стенки и однородный грунт искажают картину, поэтому демонстрация не определяет расход и не подтверждает стабилизацию реального основания.
На объекте три задачи — заполнение пустоты, контролируемый подъём и глубокое укрепление — разделяют по цели и критерию результата. Мы производим ЭКОТЕРМИКС 510i для укрепления грунта, а возможность подъёма конкретной плиты подтверждаем технически до начала работ. Надёжный проект начинается с диагностики, пробной зоны, дозированной подачи и непрерывного контроля отметок, а заканчивается журналом, который позволяет проверить результат.
