Закрепление слабого грунта перед глубокой разработкой чему учит кейс аэропорта O’Hare

Инъекционное укрепление грунта особенно ценно не после обрушения или просадки, а до этапа, который способен нарушить равновесие слабого массива. Кейс аэропорта O’Hare показывает именно такую логику: вокруг будущих боковых подключений глубоких ливневых шахт заранее обработали слабую пылеватую глину, проверили изменение её состояния и только затем перешли к разработке.

Смысл проекта не в эффектной глубине и не в названии иностранного материала. Главный урок — доказательная последовательность: инженерно-геологическая модель, выделенная зона риска, доступ через существующую конструкцию, исходное зондирование, управляемая инъекция, повторное исследование в сопоставимых точках и формальное решение о переходе к следующему этапу.

Мы производим ЭКОТЕРМИКС 510i — двухкомпонентную полиуретановую систему для получения жёсткого ППУ, предназначенную для укрепления грунта и закрепления отдельных конструкций в грунте. Кейс O’Hare выполнен продуктом NCFI-4RH другого производителя, поэтому его глубины, расход, режим подачи и результаты нельзя переносить на 510i. Для нашего материала применимость подтверждают по грунтам, воде, конструкции, способу разработки и программе контроля конкретного объекта.

Содержание

1. 1. Что произошло в аэропорту O’Hare
2. 2. Какую проблему решал проект
3. 3. Почему это не аварийный ремонт
4. 4. Что означает глубина 30–50 футов
5. 5. Почему слабая пылеватая глина требует проверки
6. 6. Чем укрепление отличается от заполнения и отсечки воды
7. 7. Как задают целевую зону обработки
8. 8. Зачем проводить исходное зондирование
9. 9. Как контролируют инъекцию через затяжку
10. 10. Что доказывает повторное исследование
11. 11. Когда можно разрешать разработку
12. 12. Как применять ЭКОТЕРМИКС 510i
13. 13. Какие данные нужны производителю
14. 14. Что должно быть в отчёте
15. 15. Ошибки переноса зарубежного кейса
16. 16. Вопросы и ответы

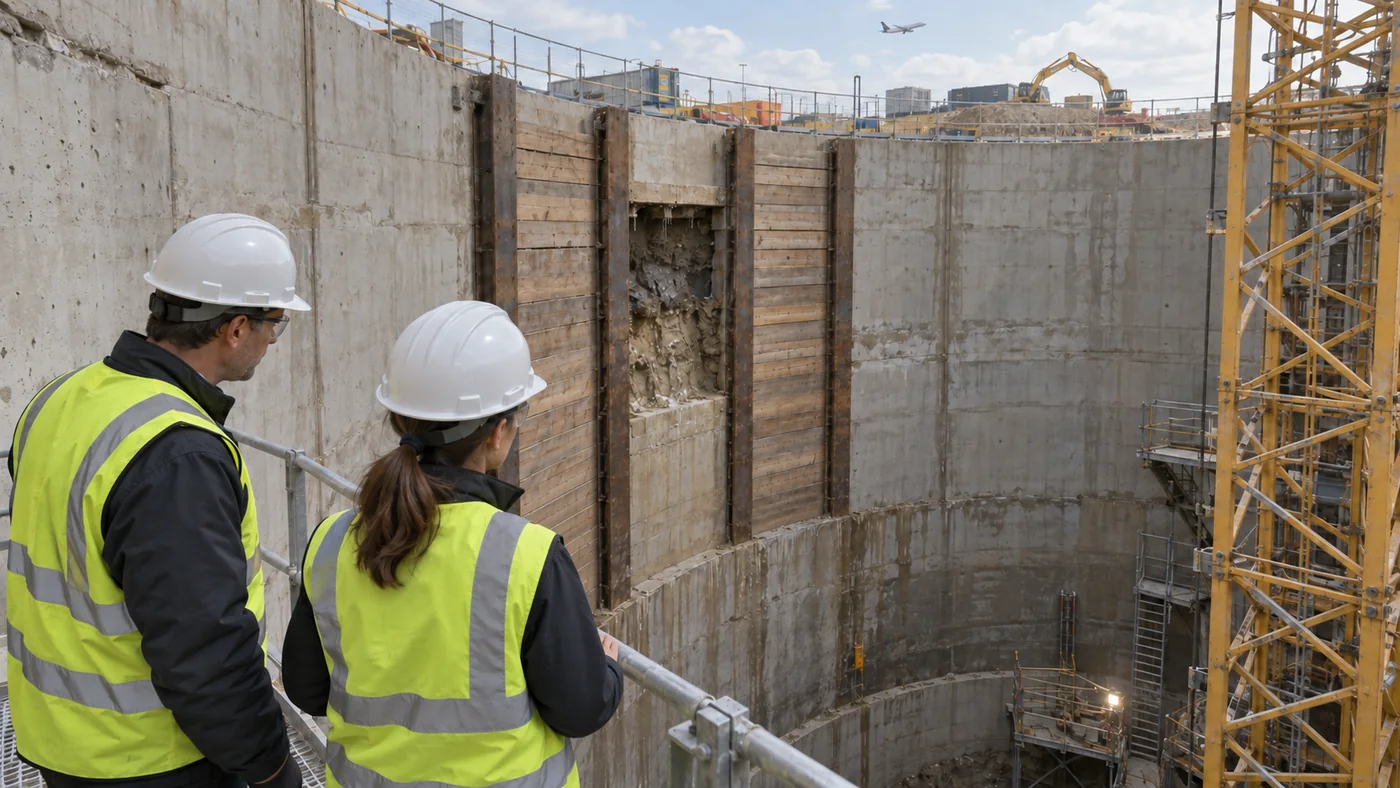

Что произошло в аэропорту O’Hare

Первого мая 2026 года Profoam опубликовал материал о полиуретановой стабилизации грунта в международном аэропорту O’Hare. Оригинальный кейс размещён производителем NCFI. Проект был связан со строительством ливневой инфраструктуры: вертикальные бетонные шахты требовалось соединить с действующей системой боковыми выработками.

По описанию NCFI, шахты имели диаметр примерно 20–30 футов и уходили на 30–50 футов ниже поверхности. Внутри бетонных стен при строительстве оставили временную деревянную затяжку, через которую позднее планировали выполнять боковую разработку. Вокруг зон будущих подключений находилась очень рыхлая слабая пылеватая глина, которая могла плохо сохранять форму после нарушения.

Подрядчик Lincoln Company выполнил целевую инъекционную обработку через деревянную затяжку материалом NCFI-4RH. До инъекции в каждой планируемой точке провели density probes, а после обработки исследования повторили в тех же местах. Сопоставление результатов использовали для подтверждения уплотнения, корректировки подачи и решения о переходе к разработке.

Кейс относится к стороннему объекту и стороннему продукту. Публикация не содержит полного комплекта изысканий, расчётов устойчивости, исполнительной документации и независимого заключения. Поэтому мы используем её как наглядный пример организации контроля, но не как техническую инструкцию для ЭКОТЕРМИКС 510i.

Какую проблему решал проект

Проблемой не была просевшая взлётная полоса и не было разрушение дна шахты. Требовалось безопасно перейти от законченной вертикальной конструкции к боковой разработке в слабом грунте. Пока затяжка и стенка сохранялись, массив находился в одном напряжённом состоянии. После вскрытия и выемки грунта условия менялись, а материал с низкой способностью стоять без поддержки мог потерять устойчивость.

Такой проект работает с будущим риском. Инженер должен заранее ответить:

• где именно разработка изменит работу массива;
• какая геометрия зоны нуждается в улучшении;
• какие конструкции и коммуникации находятся рядом;
• как вода влияет на грунт и инъекционный материал;
• каким свойством управляют — плотностью, сопротивлением зондированию, деформируемостью, связностью, фильтрацией или сочетанием параметров;
• каким методом подтвердят результат;
• какие значения являются достаточными для допуска следующего этапа;
• что делать, если фактический отклик отличается от модели.

Инъекция становится частью временной или постоянной геотехнической системы. Она не отменяет крепление выработки, мониторинг деформаций, водопонижение, организацию безопасного доступа и проект производства работ.

Почему это не аварийный ремонт

Аварийная инъекция обычно реагирует на уже проявившийся дефект: приток воды, потерю грунта, осадку или раскрытие. В O’Hare обработку запланировали до боковой разработки. Это важное различие: в распоряжении команды были время для исходных исследований, возможность выбрать точки, проверить состояние до вмешательства и задать критерии результата.

Профилактическое закрепление не означает отсутствие неопределённости. Грунт остаётся природным неоднородным материалом, а распространение реакционной системы зависит от пор, трещин, влажности, напряжённого состояния и путей наименьшего сопротивления. Но неопределённость можно управляемо снижать: разбивать зону на этапы, сопоставлять подачу с откликом, повторять исследования и корректировать схему до вскрытия.

Именно поэтому заказчику полезно менять формулировку с «закачать пену вокруг проёма» на «подготовить целевую зону грунта к разработке и подтвердить заданные критерии». Вторая формулировка описывает функцию и способ приёмки.

До инъекции проектировщик связывает геологическую модель с реальной конструкцией шахты, деревянной затяжкой, будущей границей разработки и зонами, где потеря грунта недопустима.

Что означает глубина 30–50 футов

В пересказах кейса легко допустить ошибку: назвать 30–50 футов глубиной инъекции. В оригинальном описании это приблизительная глубина вертикальных шахт ниже поверхности. Обработка выполнялась вокруг зон будущих боковых соединений через существующую деревянную затяжку. Длина стержней, ширина, высота и толщина целевой зоны в публикации не раскрыты полностью.

Глубина расположения объекта влияет на давление грунта и воды, доступ, вентиляцию, эвакуацию, доставку оборудования и контроль деформаций. Но она не определяет автоматически радиус распространения материала. Два проёма на одной отметке могут требовать разной схемы из-за слоистости, влажности и соседних конструкций.

Для ЭКОТЕРМИКС 510i нельзя назначать глубину или шаг по фразе из иностранного кейса. Эти параметры формируют из геологического разреза, размеров выработки, принятого крепления, способа инъекции, реакции пробного участка и расчётной модели.

Почему слабая пылеватая глина требует проверки

Термин «пылеватая глина» описывает состав лишь в общем виде. Для поведения важны влажность, консистенция, плотность, структура, слоистость, трещиноватость, чувствительность к нарушению, органические включения и фильтрационные условия. Вода может размягчать массив, создавать приток к выработке или менять реакцию инъекционного состава.

В кейсе грунт описан как очень рыхлый и слабый, неспособный надёжно сохранять форму после нарушения. Это коммерческое изложение, а не полный инженерно-геологический отчёт. На российском объекте вывод делают по скважинам, лабораторным испытаниям, полевым методам и наблюдениям в выработке.

Нельзя обещать равномерный «каменный блок». В связном грунте материал может распространяться по трещинам и локальным слабым зонам, создавать прожилки, линзы или уплотнённые участки. Геометрия результата зависит от механизма проникновения и расширения. Поэтому проект задаёт не красивую картинку, а измеряемое изменение свойств и устойчивости.

Чем укрепление отличается от заполнения и отсечки воды

Похожие операции используют инъекционные материалы, но решают разные задачи.

На одном объекте задачи могут сочетаться, но каждая получает собственный критерий. Если инъекция уменьшила приток воды, это ещё не подтверждает устойчивость боковой выработки. Если выросло сопротивление зондированию, это не доказывает сплошность противофильтрационной завесы.

Поисковые названия «смолизация» и «геополимерное инъектирование» часто применяются широко. Для проекта этого недостаточно: указывают химическую систему, назначение, механизм взаимодействия с грунтом и проверяемые показатели.

Как задают целевую зону обработки

Целевая зона — это не абстрактное кольцо вокруг шахты. Её связывают с контуром будущей разработки, ожидаемым механизмом потери устойчивости, креплением, водой и соседними объектами. Проектировщик определяет, какой объём грунта должен сохранять форму и передавать нагрузку на каждом этапе.

Границы назначают с учётом:

• размеров и формы будущего проёма;
• последовательности снятия затяжки и выемки грунта;
• глубины и мощности слабого слоя;
• положения более прочных прослоев;
• уровня и давления подземных вод;
• состояния бетонной стены, затяжки и распорной системы;
• расположения труб, кабелей и других шахт;
• допустимых деформаций поверхности и аэропортовой инфраструктуры;
• доступности точек подачи и контроля;
• возможных путей выхода материала.

Расчётная зона и фактическое распространение могут различаться. Поэтому применяют пробные инъекции и наблюдение. Если материал уходит за ожидаемую границу, выходит в шахту или не изменяет контрольный показатель, схему пересматривают.

Зачем проводить исходное зондирование

Без исходной базы любое улучшение превращается в утверждение без сравнения. В O’Hare density probes выполнили в каждой планируемой точке до инъекции. Это позволило увидеть неоднородность, распределить внимание и затем повторить исследования в сопоставимых местах.

Конкретное название метода в публикации не делает его универсальным. Для другого грунта и другой задачи проектировщик может выбрать статическое или динамическое зондирование, прессиометрию, отбор образцов, геофизику, испытание штампом, измерение притока либо сочетание методов. Важна чувствительность показателя к тому свойству, которое требуется изменить.

Исходные данные должны иметь координаты, отметки, описание оборудования, порядок испытания и условия. «До» и «после» сравнивают только при сопоставимой методике. Если одну точку исследовали другим прибором или на другой глубине, численное различие нельзя автоматически приписывать инъекции.

Для природного неоднородного массива одной пары измерений обычно недостаточно. Программа должна учитывать фоновые колебания и пространственную изменчивость. Контрольные точки вне обработанной зоны помогают отличить общий разброс от эффекта вмешательства.

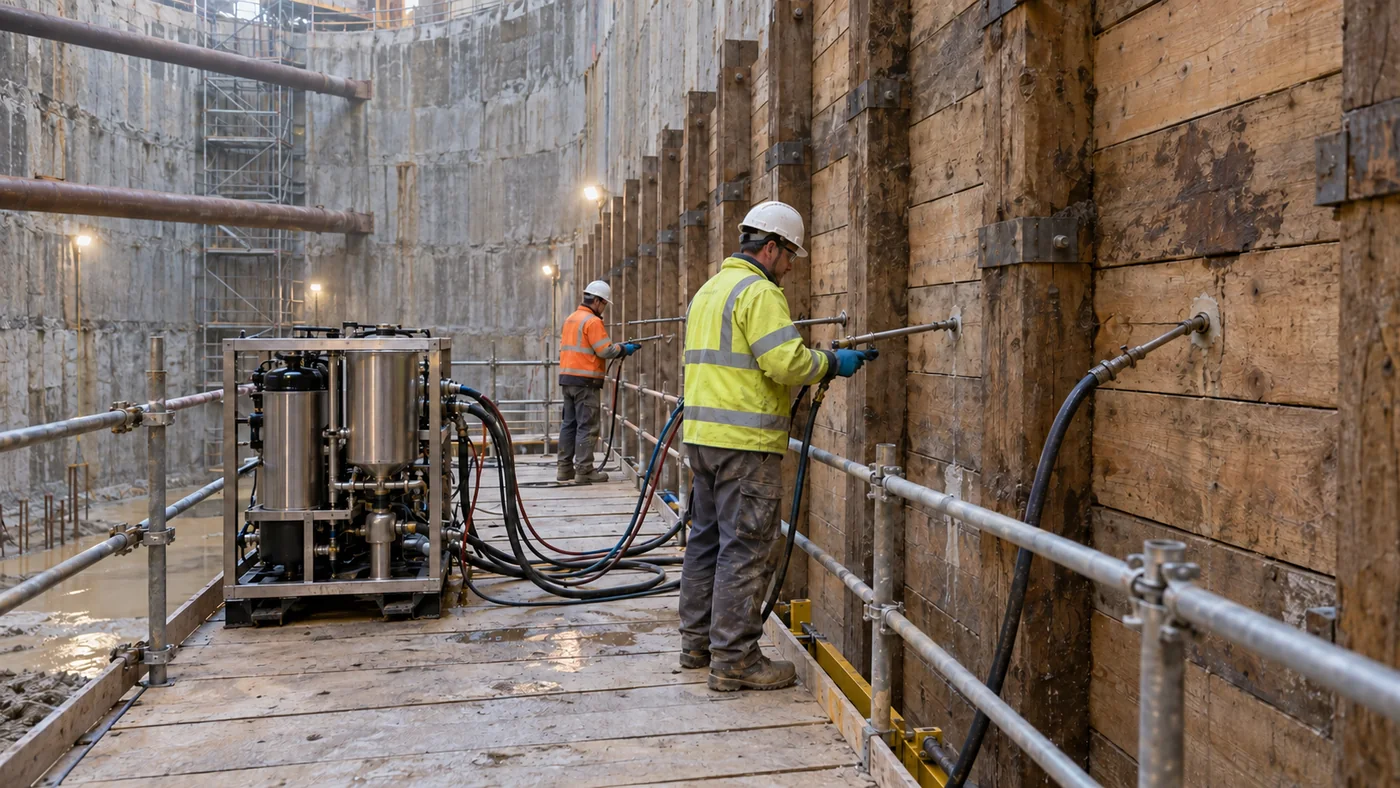

Как контролируют инъекцию через затяжку

Деревянная затяжка в кейсе обеспечила доступ к грунту без преждевременного вскрытия бокового проёма. Однако сама возможность установить стержень ещё не задаёт безопасную технологию. Проверяют прочность и состояние затяжки, расположение арматуры и бетона, герметизацию порта, устойчивость платформы и возможность остановить выход материала.

Во время подачи фиксируют идентификацию компонентов, температуру, соотношение, давление и расход в форме, предусмотренной оборудованием, продолжительность цикла, номер точки, глубину, наблюдаемые выходы и реакцию соседних контрольных точек. Параметры интерпретируют вместе: высокое давление может означать плотную зону, закупорку или ошибку доступа, а большой расход — объём пустот, распространение за контур или утечку.

Подачу выполняют поэтапно. После каждого цикла дают системе проявить отклик, проверяют затяжку, бетон, соседние порты и приборный мониторинг. Если материал выходит в шахту, появляется нежелательное давление, движется конструкция или параметры оборудования нестабильны, работу останавливают и пересматривают решение.

Доступ через существующую затяжку уменьшает объём предварительной разработки, но требует контроля конструкции, последовательности точек, режима смешения, выходов материала и фактического отклика грунта.

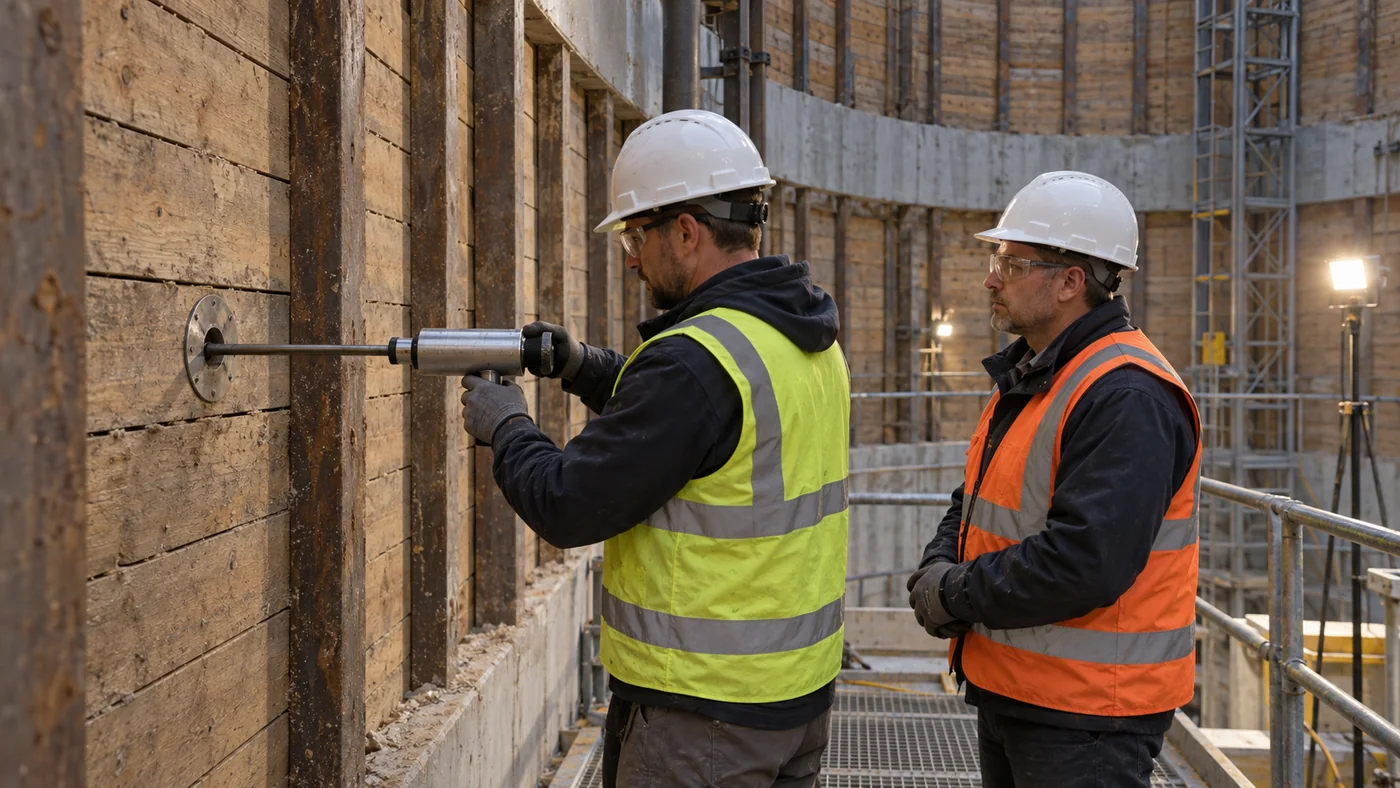

Что доказывает повторное исследование

Повторное зондирование отвечает на ограниченный вопрос: изменился ли измеряемый показатель в выбранных точках и интервалах относительно исходного состояния. В O’Hare результаты использовали для подтверждения уплотнения и корректировки количества материала. Это сильнее визуального осмотра, но не является полной картой массива.

Интерпретация включает:

• сопоставимость координат и глубин;
• повторяемость метода и состояние оборудования;
• естественную изменчивость грунта;
• влияние времени после инъекции;
• температуру и воду;
• распределение результата по всей целевой зоне;
• наличие слабых промежутков между точками;
• связь измеренного показателя с устойчивостью будущей разработки.

Рост сопротивления в одной точке не доказывает непрерывность укреплённой зоны. Равный расход по портам не доказывает одинаковый результат. Одинаковый внешний вид затяжки ничего не говорит о состоянии грунта за ней. Поэтому данные объединяют с исполнительной схемой, наблюдением подачи, расчётом и, при необходимости, контрольным вскрытием.

Исследование после инъекции повторяют по сопоставимой методике и привязке; оно подтверждает изменение выбранного показателя в точке, но не заменяет оценку непрерывности и устойчивости всей зоны.

Когда можно разрешать разработку

Переход к боковой выработке — отдельное решение ответственного проектировщика, а не автоматическое следствие окончания подачи. До разрешения проверяют выполнение геометрии обработки, достижение критериев контроля, состояние шахты и затяжки, водоприток, деформации и готовность крепления следующего этапа.

Группа критериев	Что проверяют	Основание решения
Грунт	Показатели до/после, однородность, слабые зоны	Программа изысканий и проектные пороги
Конструкция	Деформации стены, затяжки, распорок и платформы	Мониторинг и осмотр
Вода	Приток, давление, пути фильтрации	Гидрогеологические наблюдения
Инъекция	Фактические точки, глубины, объёмы, режим смешения, отклонения	Исполнительный журнал
Разработка	Последовательность вскрытия, временное крепление, аварийные действия	Проект производства работ
Безопасность	Газовый режим, вентиляция, доступ, связь, эвакуация	План безопасного производства

Разработка может идти короткими заходками с немедленным креплением и наблюдением. Первое вскрытие рассматривают как важный источник фактических данных: сопоставляют внешний вид грунта и выход материала с прогнозом, уточняют модель и при необходимости меняют последующие этапы.

Если критерии не достигнуты, не следует компенсировать это красивой формулировкой «пена уже отверждена». Назначают дополнительную обработку, новые исследования, изменение контура, другой материал или иной способ обеспечения устойчивости.

Как применять ЭКОТЕРМИКС 510i

Мы производим ЭКОТЕРМИКС 510i для укрепления грунта и закрепления отдельных конструкций в грунте. Компонент А — полиольная композиция, компонент Б — полиизоцианат. Система предназначена для профессионального применения с контролем подготовки, дозирования, смешения и условий объекта.

Для задачи предварительного закрепления грунта вокруг шахты 510i может рассматриваться только после технической оценки. Нам необходимо понимать тип и состояние грунта, воду, геометрию конструкции, целевую зону, способ доступа, критерии результата и метод контроля. Если проект требует противофильтрационного эффекта, конкретной прочности, деформативности или устойчивости открытого забоя, эти требования должны быть сформулированы и подтверждены отдельно.

Лабораторная кажущаяся плотность при свободном вспенивании 40–50 кг/м³ не описывает укреплённый грунт. В массиве материал находится в стеснённых условиях, взаимодействует с частицами и водой и распределяется неоднородно. Из плотности свободной пены нельзя вычислить радиус обработки, несущую способность, расход на кубометр грунта или допустимую глубину.

Мы не рекомендуем самостоятельно вводить сторонние добавки или менять соотношение компонентов. Любое изменение химии способно изменить реакцию, структуру и безопасность. Технологическая схема разрабатывается для конкретного объекта и согласуется с техническими специалистами.

Какие данные нужны производителю

Техническая консультация становится предметной, когда заказчик передаёт не только фразу «нужно укрепить глину», а структурированный комплект.

1. 1. План и разрез сооружения с отметками.
2. 2. Геологические колонки и лабораторные протоколы.
3. 3. Гидрогеологические условия и данные о притоках.
4. 4. Конструкцию шахты, затяжки, распорок и будущего проёма.
5. 5. Последовательность разработки и крепления.
6. 6. Расчётные нагрузки и допустимые деформации.
7. 7. Коммуникации и соседние объекты.
8. 8. Требуемое изменение свойств грунта.
9. 9. Предлагаемые методы контроля до и после.
10. 10. Ограничения по доступу, вентиляции и температуре.
11. 11. Условия хранения и подачи компонентов.
12. 12. План пробного участка.

Чем выше последствия ошибки, тем важнее участие геотехника и проектировщика. Производитель материала консультирует по свойствам системы и применению, но не заменяет обследование, расчёт устойчивости и ответственность проектной организации.

Что должно быть в отчёте

Исполнительная документация связывает скрытую обработку с проверяемым результатом. Минимальный отчёт содержит исходную модель, цели, критерии, точки и глубины, партии материала, параметры оборудования, объём по каждому циклу, остановки, выходы, отклонения, исследования до/после и решение о допуске к разработке.

Особенно важно сохранять отрицательные результаты. Точка с малым откликом, неожиданный выход или повторная обработка — не помеха красивому отчёту, а информация для безопасности следующего этапа. Скрывать их означает лишать проектировщика фактической модели.

Раздел отчёта	Обязательное содержание	Для чего нужен
Исходные условия	Геология, вода, конструкция, риски	Понять, что именно улучшали
Проект	Целевая зона, критерии, последовательность	Сравнить замысел с фактом
Материал	Наименование, партии, условия, дозирование	Прослеживаемость системы
Инъекция	Точки, глубины, циклы, объёмы, давления, выходы	Восстановить ход работ
Контроль	Методика, координаты, результаты до/после	Проверить изменение показателей
Отклонения	Нештатные события и принятые решения	Оценить остаточный риск
Допуск	Подписи ответственных и условия следующего этапа	Формально разрешить разработку

Ошибки переноса зарубежного кейса

Первая ошибка — назвать глубину шахты глубиной инъекции. Вторая — приписать ЭКОТЕРМИКС 510i свойства NCFI-4RH. Третья — считать любой рост показателя достаточным для безопасной разработки. Четвёртая — объявить density probe универсальным методом для всех грунтов.

Также нельзя утверждать, что полиуретан обязательно вытесняет всю воду, равномерно проникает в пылеватую глину и создаёт сплошной монолит. Публикация NCFI описывает успешный коммерческий кейс, но не заменяет объектные испытания и независимую экспертизу.

Полезный перенос — это не цифры, а процесс:

• работать до опасного этапа, а не после дефекта;
• привязывать инъекцию к геологической модели;
• измерять исходное состояние;
• обрабатывать целевую зону по плану;
• повторять контроль сопоставимым методом;
• корректировать объём по данным;
• отдельно оформлять допуск к разработке.

Вопросы и ответы

Что именно укрепляли в O’Hare

Слабую пылеватую глину вокруг зон будущих боковых соединений ливневых шахт. Целью была подготовка грунта к контролируемой разработке, а не ремонт взлётной полосы.

Означают ли 30–50 футов глубину инъекции

Нет. В источнике это приблизительная глубина вертикальных шахт. Геометрия обработанной зоны раскрыта не полностью.

Почему инъекцию выполняли до вскрытия

Чтобы изменить поведение слабого грунта до снятия поддержки и снизить риск потери устойчивости во время боковой разработки.

Зачем оставляли деревянную затяжку

Она была частью конструкции шахты и обеспечила контролируемый доступ для будущего соединения. В кейсе инъекцию выполнили через неё без преждевременного вскрытия.

Что такое исходное зондирование

Это измерение состояния грунта до вмешательства по принятой методике и координатам. Оно создаёт базу для сравнения после обработки.

Достаточно ли одного измерения до и после

Обычно нет. Грунт неоднороден, поэтому программа должна охватывать целевую зону и учитывать естественный разброс.

Что доказывает рост сопротивления зондированию

Изменение выбранного показателя в конкретной точке и интервале. Он не доказывает автоматически непрерывность всего укреплённого массива.

Можно ли считать одинаковый расход признаком одинакового результата

Нет. Материал может распространяться по разным путям. Расход анализируют вместе с давлением, выходами и контрольными исследованиями.

Чем укрепление отличается от противофильтрационной завесы

Укрепление направлено на механическое поведение грунта, а завеса — на движение воды. Один проект может сочетать задачи, но критерии у них разные.

Является ли заполнение пустоты укреплением грунта

Не обязательно. Заполнение устраняет свободный объём, но не доказывает изменение свойств окружающего массива.

Можно ли сделать грунт полностью однородным

Природный массив и пути распространения неоднородны. Проект стремится достичь измеряемых критериев в целевой зоне, а не создать идеальную картинку.

Какие грунты подходят для ЭКОТЕРМИКС 510i

Применимость оценивают по составу, влажности, структуре, воде и цели. Подтверждённое назначение системы — укрепление грунта и закрепление отдельных конструкций, но универсального перечня без испытаний недостаточно.

Можно ли использовать плотность 40–50 кг на кубический метр в расчёте грунта

Нет. Это лабораторная кажущаяся плотность свободной пены, а не характеристика грунтополимерного массива в стеснённых условиях.

Нужен ли пробный участок

Для ответственных и неоднородных условий он часто необходим. Его объём и критерии определяет проектировщик.

Что контролируют во время подачи

Точки и глубины, партии компонентов, температуру, соотношение, давление, расход, выходы, деформации конструкции и отклик контрольных точек.

Когда инъекцию останавливают

При достижении проектного цикла или при нежелательном выходе, движении конструкции, нестабильном смешении, неожиданном притоке либо ином предельном признаке.

Кто разрешает переход к разработке

Ответственное лицо, определённое проектом, на основании полного контроля и готовности крепления следующего этапа. Оператор установки не должен принимать это решение единолично.

Можно ли вскрыть грунт сразу после окончания подачи

Срок зависит от материала, температуры, геометрии, отверждения и программы контроля. Его задают в технологической документации проекта.

Что делать при слабом результате повторного зондирования

Уточнить модель, проверить данные и рассмотреть дополнительную обработку, изменение схемы, другой материал или иной способ обеспечения устойчивости.

Нужен ли контроль воды

Да. Вода влияет на устойчивость грунта, пути распространения и безопасность разработки. Показатели притока и давления входят в общую модель.

Заменяет ли инъекция крепление выработки

Нет. Она может быть частью системы, но способ и последовательность крепления определяет проект производства работ.

Можно ли копировать шаг точек из кейса

Нет. Полная схема в публикации не раскрыта, а шаг зависит от грунта, геометрии, материала и критериев объекта.

Вывод

Кейс O’Hare полезен тем, что показывает инъекционное укрепление как заранее спроектированный этап подготовки слабого грунта к глубокой разработке. Команда не ограничилась фактом подачи материала: состояние измерили до вмешательства, обработали целевую зону через существующую затяжку, повторили исследования в сопоставимых местах и только затем перешли к следующей операции.

Мы производим ЭКОТЕРМИКС 510i для укрепления грунта и закрепления отдельных конструкций в грунте. Но свойства чужого материала и параметры иностранного кейса не являются характеристиками нашей системы. Для конкретного объекта мы оцениваем геологию, воду, конструкцию, доступ, цель и программу подтверждения.

Правильный вопрос заказчика звучит не «сколько пены закачать», а «какое состояние грунта требуется до разработки и как доказать, что оно достигнуто». Ответ на него связывает материал, проект, контроль качества и безопасность в единую систему.

Источники

Profoam — NCFI Case Study: Polyurethane Soil Stabilization at O’Hare International Airport, 01.05.2026 · NCFI — Polyurethane Soil Stabilization to Enable Stormwater Shaft Connections at O’Hare International Airport · FHWA — Ground Modification Methods Reference Manual · FHWA — Geotechnical Site Characterization · Экотермикс — техническая документация ЭКОТЕРМИКС 510i, версия 2.0 от 25.05.2025
