ППУ и полимочевина: утепление и гидроизоляция
Содержание:
Связка напыляемого пенополиуретана и полимочевины решает две разные задачи: ППУ формирует непрерывный теплоизоляционный слой, а полимочевина создаёт наружную защитную гидроизоляционную мембрану. Такое решение применяют на кровлях, резервуарах, фундаментах и сложных промышленных конструкциях, где теплоизоляцию одновременно нужно защитить от воды и механических воздействий.
Но полимочевину нельзя автоматически наносить на любой ППУ. Работоспособность определяется поверхностной прочностью пены, её закрытоячеистой структурой, состоянием корки, влажностью, межслойным окном и совместимостью конкретной пары материалов. Нужны техническая карта системы и контрольный участок с испытанием адгезии.
Как работает комбинированная система
Типовая конструкция выглядит так:
- 1. Несущее основание воспринимает нагрузку и задаёт геометрию.
- 2. Праймер обеспечивает контакт ППУ с основанием, если он предусмотрен проектом.
- 3. Закрытоячеистый ППУ создаёт теплоизоляцию и непрерывно перекрывает сложный рельеф.
- 4. Межслойная подготовка формирует прочную, чистую и совместимую границу.
- 5. Полимочевина создаёт бесшовную гидроизоляционную мембрану.
- 6. Светостойкий финиш защищает ароматическую полимочевину от изменения цвета и старения под УФ, если этого требует система.
Каждый слой должен передавать деформации следующему. Если ППУ имеет слабую поверхность, прочная мембрана оторвётся вместе с пеной. Если на границе есть пыль или конденсат, разрушение пойдёт по загрязнённому слою. Поэтому «адгезия полимочевины к ППУ» — характеристика не материала в отдельности, а всей подготовленной границы.
Когда сочетание оправдано
Система ППУ + полимочевина целесообразна, когда одновременно нужны:
- непрерывная теплоизоляция без плиточных стыков;
- гидроизоляция сложной формы;
- механическая защита поверхности пены;
- быстрое формирование наружной мембраны;
- минимальное количество швов и примыканий;
- нанесение на криволинейные элементы, трубы и резервуары.
Применение должно быть проектным. На плоской кровле, например, нужно отдельно решить водоотвод, примыкания, деформационные швы, крепление оборудования и пожарные рассечки. Полимочевина не исправляет застой воды, слабое основание или неверно рассчитанное сопротивление теплопередаче.
Когда систему нельзя назначать без испытаний
Работы приостанавливают, если:
- марка или происхождение ППУ неизвестны;
- пена открытоячеистая или активно впитывает влагу;
- верхний слой крошится, мелит или легко срезается ногтем;
- на ППУ есть конденсат, вода, масло, пыль или разделительный состав;
- пена долго находилась под солнцем и изменила поверхность;
- не определены праймер и межслойное окно;
- напыление полимочевины перегревает или деформирует тонкий слой пены;
- отсутствует контрольный образец и критерий приёмки.
На старом ППУ нельзя ограничиваться визуальной оценкой. Ультрафиолет разрушает поверхностный слой, а влага может находиться в порах и на границе с основанием. Дефектную зону удаляют до прочного материала, после чего систему восстанавливают по согласованной карте.

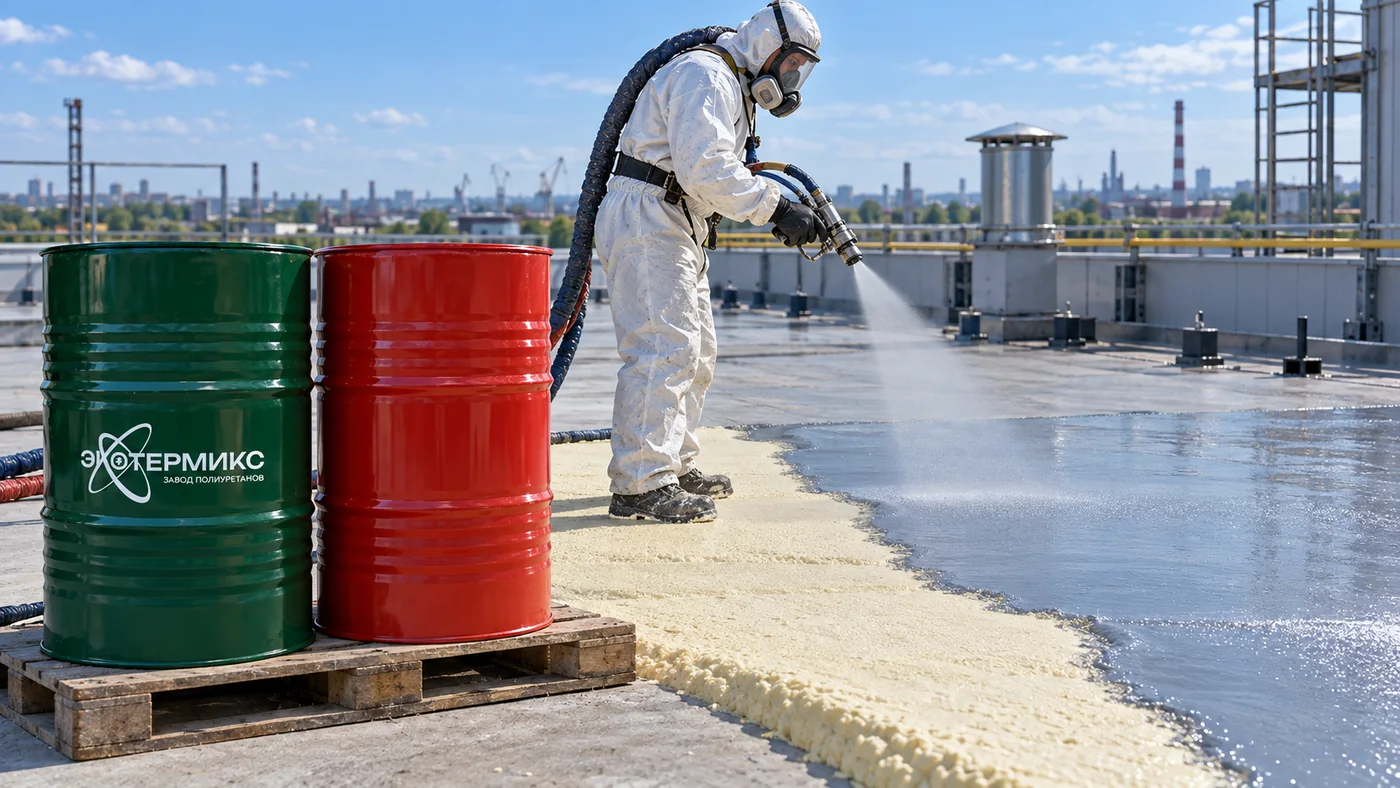

Рисунок 1. ППУ формирует теплоизоляционный профиль, а полимочевина наносится поверх подготовленной пены как отдельный защитный слой.
Требования к ППУ под полимочевину
Закрытая ячейка
Для наружной комбинированной системы обычно выбирают жёсткий закрытоячеистый ППУ. Открытая ячейка мягче, легче пропускает водяной пар и хуже держит локальную нагрузку от плотной мембраны. Но даже закрытая ячейка не является автоматическим подтверждением пригодности: важны плотность, прочность, стабильность размеров и качество напыления.
Поверхностная прочность
Контрольный отрыв должен показывать, что граница выдерживает проектное усилие. Если разрушение идёт внутри слабой пены при малой нагрузке, увеличение адгезии праймером не исправит несущую способность подложки.
Геометрия
Полимочевина повторяет рельеф ППУ. Волны, наплывы, пустоты и острые кромки становятся зонами разнотолщинности. Поверхность выравнивают в пределах проектного допуска, а крупные дефекты пены вырезают и перенапыляют.
Выдержка
ППУ должен завершить предусмотренное технологией вспенивание и стабилизацию. Точное время до перекрытия берут из инструкции конкретной системы. Слишком раннее покрытие может запереть продукты реакции; слишком позднее потребует дополнительной подготовки поверхности.
Подготовка межслойной поверхности
Последовательность работ согласуют с производителем пары материалов:
- 1. Осматривают ППУ и наносят карту дефектов.
- 2. Проверяют толщину, плотность и поверхностную прочность.
- 3. Удаляют рыхлую, переопылённую или УФ‑разрушенную корку.
- 4. Срезают наплывы и восстанавливают пустоты тем же ППУ.
- 5. Удаляют пыль промышленным пылесосом и чистым сухим воздухом.
- 6. Измеряют температуру поверхности, влажность воздуха и точку росы.
- 7. Наносят совместимый праймер, если он предусмотрен картой.
- 8. Выполняют контрольную полосу полимочевины.
- 9. После выдержки проводят испытание адгезии и фиксируют характер разрушения.
Не используют воду, бытовые обезжириватели и растворители без подтверждения совместимости. Они могут впитаться в поры, размягчить поверхность или оставить плёнку.
Точка росы и сухость
Для Ecoproof P800 температура основания должна быть минимум на 3 °C выше измеренной точки росы. Это правило действует и для поверхности ППУ: тонкий конденсат может быть невидимым, но резко снизить сцепление.
Перед началом и в течение смены фиксируют:
- температуру воздуха;
- относительную влажность;
- температуру поверхности ППУ;
- рассчитанную точку росы;
- запас температуры поверхности над точкой росы.
При быстро меняющейся погоде замеры повторяют по зонам. Работы не начинают на границе допуска и не продолжают при выпадении росы, тумане или осадках.
Праймер: нужен ли он по ППУ
Техинструкция Ecoproof P800 прямо требует грунтовать пористые поверхности MONE 701 или MONE 801 для полного закрытия пор. Но она не назначает универсальный праймер для любой марки ППУ. Поэтому решение принимают по результатам совместимости.
Праймер должен:
- смачивать поверхность без разрушения пены;
- не содержать растворитель, повреждающий ППУ;
- не образовывать хрупкую прослойку;
- укладываться в установленное межслойное окно;
- обеспечивать подтверждённую адгезию полимочевины.
Избыточный слой праймера опасен так же, как его отсутствие: непрореагировавшая или загрязнённая плёнка становится слабой границей.

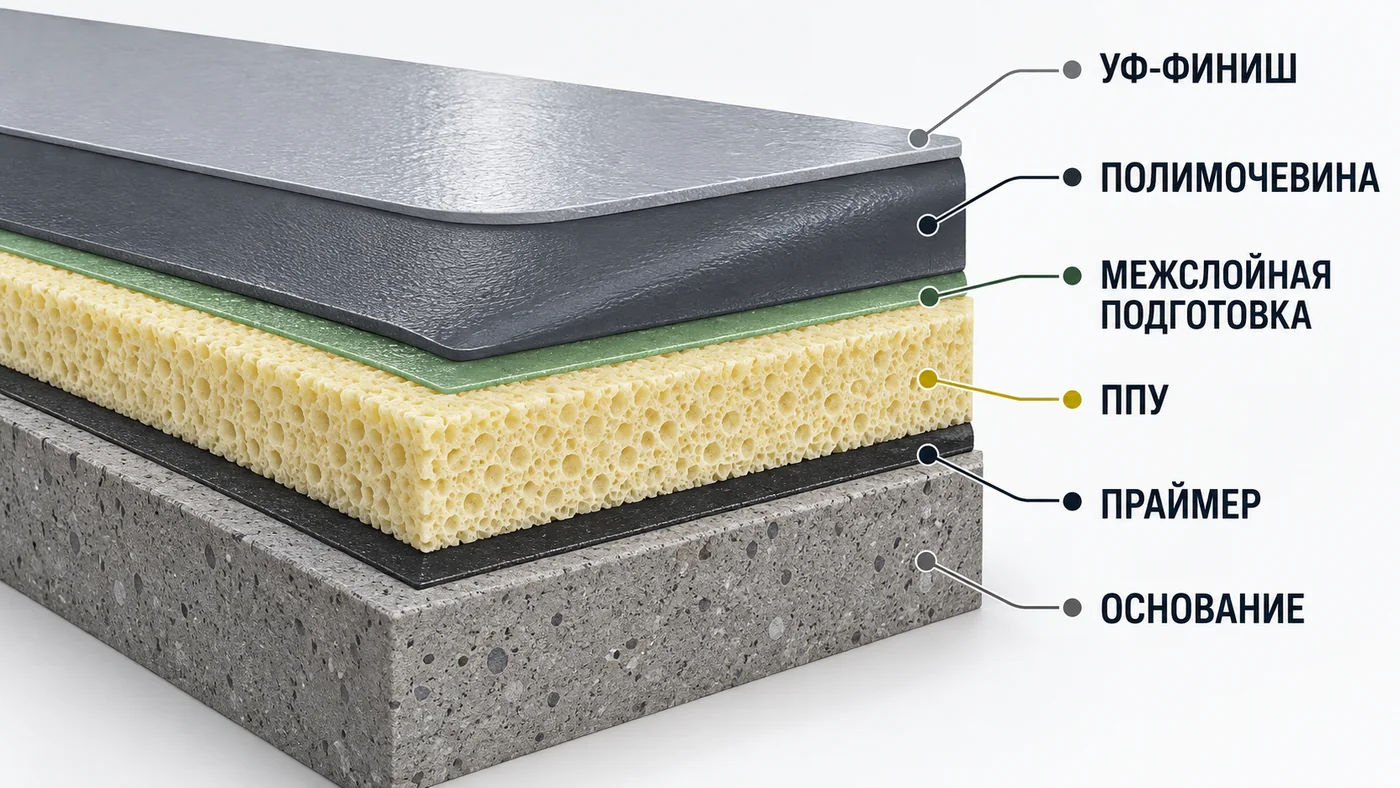

Рисунок 2. Рабочая система включает основание, ППУ, подготовленную межслойную границу, полимочевину и при необходимости УФ‑стойкий финиш.
Нанесение Ecoproof P800
Ecoproof P800 — двухкомпонентная чистая ароматическая полимочевина без органических растворителей. Она наносится установкой высокого давления с раздельной подачей и смешением компонентов в распылительном пистолете.
Проверенные режимы по технической инструкции версии 2.0:
Компонент А перемешивают до полной однородности пигмента. Соотношение 1 : 1 обеспечивается исправной дозирующей установкой; отклонение давления, температуры или производительности каналов приводит к непромесу.
Оператор контролирует факел, цвет, время геля и состояние фильтров. Нестабильный факел, полосы разного цвета или липкие зоны — сигнал остановить нанесение и проверить оборудование.
Толщина и расход
Проектная толщина полимочевины определяется назначением и TDS системы. Теоретическая масса на квадратный метр:
M = S × t × ρ, где S — площадь в м², t — толщина в мм, ρ — плотность покрытия в кг/л.
Поскольку 1 м² слоя толщиной 1 мм равен 1 литру, при плотности 1,05 кг/л слой 2 мм теоретически требует 2,1 кг/м². Для Ecoproof P800 плотности компонентов даны диапазонами, поэтому производственный расход нужно брать из паспорта партии или указаний производителя, а не вычислять по среднему без подтверждения.
Фактический расход увеличивают рельеф ППУ, перераспыл, сложная геометрия, ветер и контрольные напуски. Толщину проверяют по сетке измерений, а не только по использованной массе.
Контрольный участок и адгезия
Проба должна воспроизводить реальную систему:
- ту же марку и партию ППУ;
- фактическую выдержку и подготовку;
- тот же праймер и межслойное окно;
- реальные настройки установки полимочевины;
- проектную толщину и условия отверждения.
После выдержки оценивают внешний вид, сплошность и адгезию. В протоколе фиксируют усилие отрыва и место разрушения:
| Характер разрушения | Что это означает |
|---|---|
| По границе полимочевина/праймер | слабая межслойная адгезия или загрязнение |
| По границе праймер/ППУ | несовместимость или плохое смачивание пены |
| Внутри ППУ | поверхность держит лучше, чем прочность самой пены; оценивают достаточность ППУ |
| Внутри полимочевины | редкий когезионный отказ мембраны; проверяют смешение и отверждение |
Один удачный отрыв не подтверждает всю площадь. Контроль распределяют по зонам, особенно на стыках смен, перепадах температуры и ремонтных участках.
Узлы, которые нельзя решать только напылением
Примыкания и парапеты
Поворот мембраны должен иметь плавный радиус. Острый угол создаёт тонкую зону и концентратор напряжений. Устанавливают галтель или проектный переход.
Деформационные швы
ППУ и полимочевина не должны жёстко перекрывать активный шов. Применяют специальный узел с компенсатором, лентой или герметиком.
Проходки и крепёж
Трубы, стойки и анкеры герметизируют системным решением. Простое увеличение толщины вокруг выступа не заменяет манжету и проверку движения.
Водоотвод
ППУ формирует уклон только по проектной технологии и с контролем толщины. Полимочевина не создаёт самотёк и не устраняет лужи.

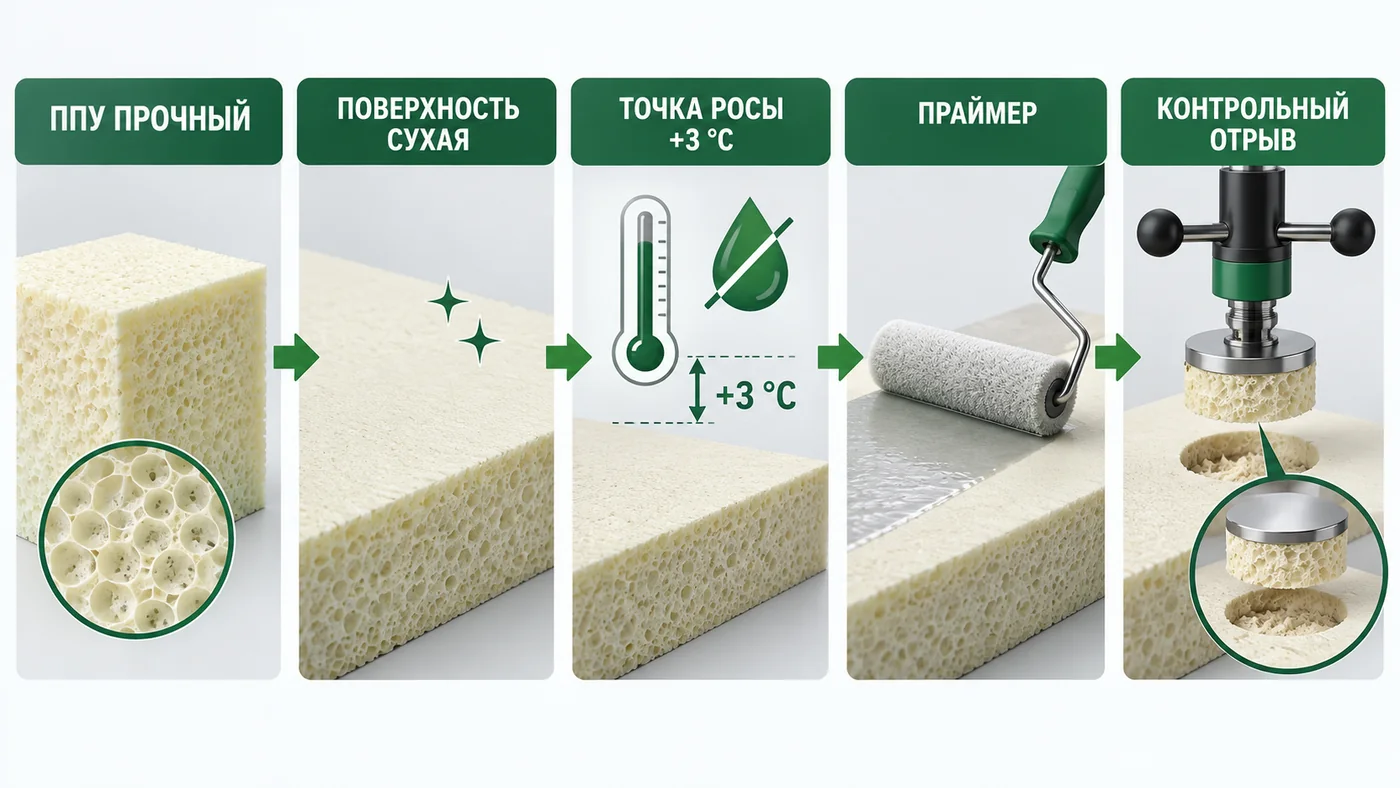

Рисунок 3. Приёмка границы основана на состоянии ППУ, климате, межслойном окне и характере разрушения контрольного отрыва.
УФ‑стойкость
Ecoproof P800 относится к ароматической полимочевине. Такой материал может менять цвет и мелеть под прямым солнечным излучением, даже если гидроизоляционная функция сохраняется. Для открытой кровли или фасадной конструкции проектируют совместимый светостойкий финиш либо выбирают алифатическую систему.
Финиш наносят в установленное окно. Если поверхность полимочевины уже полностью отверждена или загрязнена, требуется предусмотренная механическая и химическая подготовка.
Типичные ошибки
| Ошибка | Последствие | Контроль |
|---|---|---|
| Любой ППУ признан совместимым | отрыв мембраны вместе с пеной | согласовать марку и провести пробу |
| Полимочевина нанесена по рыхлой корке | когезионное разрушение ППУ | удалить слабый слой до прочной пены |
| Поверхность близка к точке росы | конденсат и потеря адгезии | запас не менее 3 °C |
| Пыль после шлифования | слабая межслойная граница | промышленное обеспыливание и контроль салфеткой |
| Открытые поры | пузыри и неоднородность | совместимый праймер по карте |
| Нарушено 1 : 1 | липкие или хрупкие зоны | контроль давления, температуры и факела |
| Компонент А не перемешан | полосы цвета и разный состав | мешать 20–30 минут при +20 °C |
| Недостаточная толщина на рельефе | точечные протечки и проколы | сетка контроля толщины |
| Ароматическая мембрана без УФ‑финиша | изменение цвета и поверхности | системное защитное покрытие |
| Активный шов залит монолитно | разрыв мембраны | проектный деформационный узел |
Чек‑лист перед напылением полимочевины
- [ ] марка и партия ППУ идентифицированы;
- [ ] подтверждены закрытая ячейка, плотность и поверхностная прочность;
- [ ] толщина и геометрия ППУ приняты;
- [ ] рыхлые и УФ‑разрушенные зоны удалены;
- [ ] пустоты и наплывы исправлены;
- [ ] поверхность сухая, чистая и обеспыленная;
- [ ] праймер и межслойное окно согласованы;
- [ ] выполнен контрольный участок и испытание адгезии;
- [ ] температура поверхности минимум на 3 °C выше точки росы;
- [ ] компонент А перемешан 20–30 минут при +20 °C;
- [ ] компонент Б подготовлен по инструкции;
- [ ] установка обеспечивает 1 : 1 по объёму;
- [ ] узлы примыканий, швов и проходок подготовлены;
- [ ] определены проектная толщина и карта контроля;
- [ ] предусмотрен УФ‑стойкий финиш, если он нужен.
Как подобрать материалы Ecotermix
Для гидроизоляционного слоя используется Ecoproof P800 или другая система из раздела полимочевины и гидроизоляционных покрытий. ППУ подбирают по требуемой теплотехнике, плотности, геометрии объекта и совместимости с покрытием.
В техническое задание включают основание, расчётную толщину ППУ, температуру эксплуатации, воздействие воды и УФ, нагрузки на мембрану, узлы и критерий адгезии. Для новой пары материалов проводят лабораторную или натурную проверку до выхода на всю площадь.
Итог
ППУ и полимочевина могут образовать эффективную систему утепления и гидроизоляции, если каждый слой выполняет свою функцию и подтверждена прочность границы. Полимочевина не укрепляет слабую пену и не компенсирует влагу или неправильную геометрию.
Ключевые условия — закрытоячеистый прочный ППУ, сухая и очищенная поверхность, совместимый праймер, запас минимум 3 °C над точкой росы, контрольное испытание и исправная высоконапорная установка. Для Ecoproof P800 компоненты подаются 1 : 1 по объёму, а компонент А предварительно перемешивается 20–30 минут.
Частые вопросы
Можно ли наносить полимочевину прямо на ППУ?
Только если конкретная пара систем допускает прямой контакт и прошла контрольное испытание. В других случаях требуется совместимый праймер и подготовка поверхности.
Какой ППУ нужен под полимочевину?
Обычно применяют жёсткий закрытоячеистый ППУ с подтверждённой плотностью, стабильностью и поверхностной прочностью. Точную марку определяет проект системы.
Нужно ли срезать корку ППУ?
Если корка рыхлая, загрязнённая, переопылённая или разрушена УФ, её удаляют. Снятие прочной свежей корки допускают только по технологической карте конкретной пары материалов.
Какой запас над точкой росы нужен?
Для Ecoproof P800 температура поверхности должна быть минимум на 3 °C выше точки росы.
Нужен ли праймер между ППУ и полимочевиной?
Это определяют испытанием совместимости и TDS. Универсального праймера для всех марок ППУ нет.
Как проверить адгезию?
На контрольном участке проводят испытание отрыва и фиксируют не только усилие, но и место разрушения: по границе слоёв или внутри ППУ.
Зачем перемешивать компонент А Ecoproof P800?
Компонент А пигментирован и должен стать однородным. Инструкция требует термостатировать его до +20 °C и перемешивать 20–30 минут.
Нужна ли защита от солнца?
Для ароматической полимочевины на открытой поверхности обычно проектируют совместимый УФ‑стойкий финиш или используют светостойкую алифатическую систему.
