Компаунд для электроники: ПУ, эпоксид или силикон

Автор статьиКоманда «Экотермикс»

16 сентября 20268 мин на чтение

Содержание:

Эпоксидный компаунд выбирают, когда нужны высокая жёсткость, адгезия и химическая стойкость; полиуретановый — когда важен баланс защиты, эластичности и амортизации; силиконовый — когда решающими становятся широкий температурный диапазон и минимальное напряжение на компонентах. Это не абсолютные правила: свойства внутри каждой химической группы различаются. Выбор делают по TDS конкретного продукта и испытаниям реального электронного узла.

Содержание

Что должна обеспечивать заливка
Сравнение трёх химий
Температура и тепловые циклы
Влага и электрические свойства
Вибрация и механические напряжения
Теплоотвод
Ремонтопригодность
Подготовка и заливка
Дегазация и контроль
Частые вопросы

Зачем заливают электронику

Компаунд заполняет объём корпуса и ограничивает доступ влаги, загрязнений и агрессивных сред, повышает электрическую изоляцию и фиксирует детали. Одновременно он добавляет массу и передаёт термические деформации. Жёсткий материал способен защитить от удара, но при разных коэффициентах теплового расширения может нагружать пайку и хрупкие компоненты.

До выбора формулируют профиль эксплуатации: минимальную и максимальную температуру, скорость циклов, влажность, напряжение, вибрацию, химикаты, допустимую температуру компонентов, необходимый ремонт и нормативные требования.

Заливка электронного модуля полиуретановым компаундом

Сравнение химий

Критерий	Эпоксидный	Полиуретановый	Силиконовый
Модуль	обычно высокий	от мягкого до среднежёсткого	обычно низкий и эластичный
Адгезия	часто высокая	хорошо настраивается	зависит от праймера и поверхности
Тепловые циклы	может передавать напряжения	хороший компромисс	хорошо компенсирует расширение
Химстойкость	часто сильная сторона	зависит от полиольной основы	ограничена для части масел и растворителей
Температурный диапазон	зависит от Tg и рецептуры	часто средний	обычно самый широкий класс
Ремонт	сложный	возможен у мягких марок, но трудоёмок	сравнительно легче у мягких систем
Стоимость	зависит от наполнения и класса	широкий диапазон	часто выше при специальных требованиях

Electrolube в обзорном материале характеризует эпоксиды как прочные и хорошо адгезирующие, полиуретаны — как более гибкие и поглощающие удар, силиконы — как наиболее температуростойкие и эластичные. Эти диапазоны нельзя переносить на любую марку: огнестойкий теплопроводный компаунд с наполнителем может заметно отличаться от ненаполненного.

Температура и тепловые циклы

При нагреве плата, корпус, выводы и компаунд расширяются по-разному. Оценка линейной деформации: ΔL = α × L × ΔT, где α — коэффициент теплового расширения, L — размер, ΔT — изменение температуры. Если жёсткий компаунд имеет высокий CTE относительно платы, напряжение концентрируется у крупных компонентов и проводов.

Низкий модуль силикона обычно снижает передаваемое напряжение. Полиуретан позволяет подобрать промежуточную жёсткость. Эпоксид обеспечивает фиксацию, но требует расчёта Tg, CTE и геометрии. Проверка выполняется тепловыми циклами на собранном изделии с контролем электрической непрерывности.

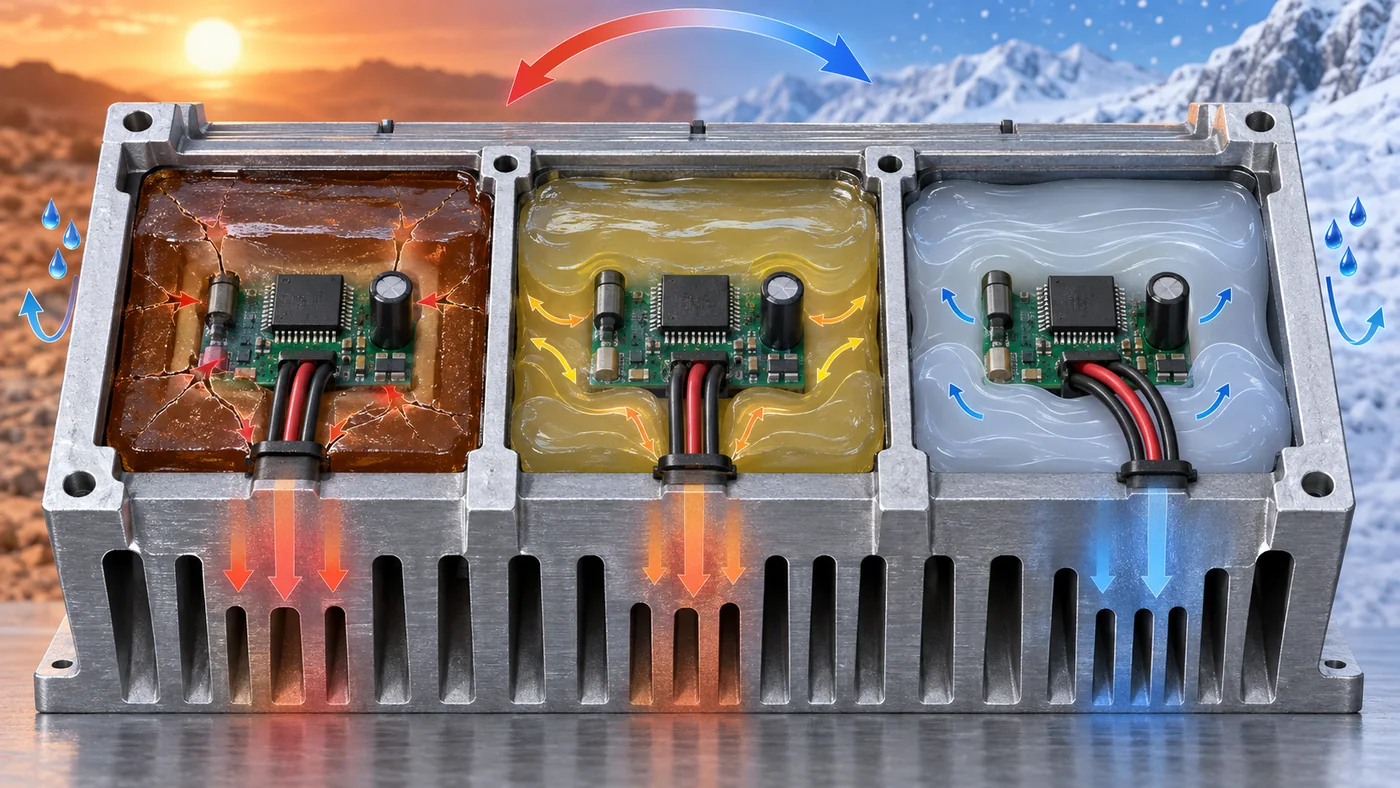

Поведение компаундов при тепловых циклах

Влага и электрическая изоляция

Сравнивают объёмное и поверхностное сопротивление, электрическую прочность, влагопоглощение и изменение параметров после влажностного старения. Толстый компаунд не исправит ионное загрязнение платы: остатки флюса под заливкой могут поддерживать токи утечки и коррозию.

IPC-HDBK-850 посвящён выбору и применению материалов для заливки электроники. Для покрытий применяется IPC-CC-830, но тонкое конформное покрытие и объёмная заливка — разные решения. Компаунд не следует квалифицировать только по документу на покрытие.

Вибрация, удар и проводники

Мягкий компаунд распределяет удар и уменьшает нагрузку на выводы, но хуже фиксирует тяжёлые компоненты. Жёсткий — фиксирует, но может передать удар на пайку. Часто крупные элементы дополнительно крепят механически, а компаунд выбирают для окружающей среды, а не как единственный фиксатор.

Выводы и кабели проектируют с разгрузкой. На границе заливки провод не должен резко изгибаться; локальная жёсткая кромка становится концентратором усталости.

Теплоотвод

Теплопроводность сама по себе не гарантирует низкую температуру. Тепловое сопротивление слоя приближённо Rth = d / (k × A), где d — толщина, k — теплопроводность, A — площадь пути. Увеличение наполнителя может повысить k, но одновременно увеличить вязкость, абразивность, плотность и сложность удаления пузырей.

Нужен непрерывный путь от горячего компонента к корпусу или радиатору. Воздушная пустота около силового элемента резко ухудшает контакт, поэтому процесс заливки столь же важен, как цифра в TDS.

Ремонтопригодность

Полная заливка часто считается почти необратимой: Henkel отмечает, что potting обычно постоянен и не предназначен для повторной обработки. Мягкий силикон или полиуретан можно локально удалить, но операция занимает время и рискует повредить плату. Если ремонт обязателен, рассматривают съёмную крышку, гель, частичную заливку или конформное покрытие.

Совместимость материалов

Проверяют адгезию к паяльной маске, пластику корпуса, металлам, проводам и герметикам. Аминные отвердители, платиновые силиконы и некоторые загрязнения могут влиять друг на друга. Для оптики важны прозрачность и пожелтение; для датчиков — газопроницаемость и отсутствие давления на мембрану.

Технология заливки

1. Высушить и очистить сборку по утверждённому процессу.
2. Защитить разъёмы, регулировочные элементы, датчики и зоны, которые нельзя заливать.
3. Кондиционировать компоненты компаунда и точно дозировать соотношение.
4. Смешивать без вовлечения лишнего воздуха; учитывать pot life.
5. При необходимости дегазировать смесь в вакууме.
6. Заливать снизу вверх или из одной точки, позволяя воздуху выходить.
7. Отверждать в допустимом температурном режиме без перегрева компонентов.
8. Проверить поверхность, массу, пустоты и электрические параметры.

Дегазация и контроль качества заливки электроники

Дегазация и пузыри

Вакуум снижает объём растворённого и вовлечённого воздуха, но слишком глубокое или быстрое вакуумирование может вызвать вспенивание реакционной смеси. Высоконаполненные теплопроводные материалы требуют подходящего оборудования. Иногда эффективнее вакуумировать компонент до смешения или выполнять заливку под вакуумом — по инструкции производителя.

Причины пустот: воздух при смешении, слишком высокая вязкость, закрытая геометрия, быстрый гель, влага, газовыделение пористых деталей и неправильная точка подачи. Рентген, разрез контрольного образца или акустическая микроскопия применяются по критичности изделия.

Матрица выбора

Приоритет	Предпочтительное направление	Проверка
Максимальная жёсткость и химстойкость	эпоксид	тепловые циклы и напряжение на компонентах
Вибрация и баланс свойств	полиуретан	гидролиз, температура, адгезия
Экстремальные температуры и низкий модуль	силикон	химстойкость, адгезия, стоимость
Теплоотвод	наполненная марка любой химии	вязкость, пустоты, тепловой путь
Ремонт	мягкий материал или альтернативная конструкция	реальная процедура демонтажа

Типичные ошибки

Выбирать только по максимальной рабочей температуре из каталога.
Считать высокую теплопроводность заменой радиатора.
Заливать грязную плату и запирать ионные остатки.
Игнорировать экзотермию большого объёма.
Менять соотношение компонентов ради вязкости или скорости.
Не учитывать ингибирование силикона загрязнениями.
Заливать разъёмы, мембраны и регулировки без маскирования.
Квалифицировать только образец материала, а не изделие.

Частые вопросы

Что лучше для электроники: эпоксид, ПУ или силикон?

Лучшего универсального материала нет. Выбор зависит от температуры, вибрации, химии, тепла, ремонта и геометрии.

Когда выбирать эпоксид?

Когда важны жёсткость, адгезия и химическая защита, а напряжения тепловых циклов контролируемы. Проверяют Tg и CTE.

Когда выбирать полиуретан?

Когда нужен баланс эластичности, электрической защиты и амортизации. Отдельно оценивают гидролиз и температурный предел.

Когда выбирать силикон?

При широком диапазоне температур и чувствительных компонентах, которым нужен низкий модуль. Проверяют адгезию и химическую среду.

Можно ли ремонтировать залитую плату?

Иногда мягкий материал удаляют локально, но это трудно и рискованно. Ремонтопригодность проектируют заранее.

Нужна ли вакуумная дегазация?

Для многих систем и сложной геометрии она снижает риск пустот. Конкретный режим зависит от вязкости и pot life.

Почему компаунд пузырится?

Воздух вовлекается при смешении или выходит из платы и корпуса; возможна реакция с влагой. Проверяют сушку, вязкость и метод заливки.

Как избежать пустот под компонентами?

Выбирают точку подачи, направление заполнения и скорость, обеспечивают выход воздуха. Для критичных узлов применяют вакуумную заливку.

Что такое pot life?

Это ограниченное время технологической пригодности смеси при заданной температуре и массе. В большой ёмкости экзотермия может сократить его.

Можно ли изменить соотношение компонентов?

Нет, если производитель не разрешает. Нарушение стехиометрии ухудшает отверждение и электрические свойства.

Как учитывать экзотермию?

Измеряют температуру в реальном объёме и используют разрешённую последовательность заливки. Большая масса нагревается сильнее тонкого образца.

Теплопроводный компаунд охлаждает сам по себе?

Нет, он только снижает сопротивление пути при наличии радиатора или корпуса. Толщина и площадь контакта критичны.

Нужно ли мыть плату?

Если процесс требует низкой ионной загрязнённости, плату очищают и сушат до заливки. Компаунд не нейтрализует остатки флюса.

Нужен ли праймер?

Зависит от пары материалов и продукта. Праймер применяют только совместимый и проверенный на реальном корпусе.

Как проверить влагостойкость?

Проводят влажностное старение и измеряют изоляцию, утечки и функциональность. Одного значения водопоглощения недостаточно.

Как проверить тепловые циклы?

Циклируют собранное изделие в заданном диапазоне и контролируют электрические цепи, трещины, отрыв и герметичность.

Как выбрать твёрдость?

По допустимому напряжению на компоненты и требуемой фиксации. Shore — вспомогательный показатель, важнее модуль в диапазоне температур.

Можно ли заливать датчики?

Только если конструкция датчика допускает давление и изменение газообмена. Мембраны и чувствительные зоны часто маскируют.

Как контролировать качество партии?

Проверяют соотношение, массу, время геля, твёрдость или модуль, внешний вид, пустоты и электрические тесты контрольного образца.

Что указать в техническом задании?

Температуры, влажность, вибрацию, напряжение, тепловыделение, материалы корпуса, ремонт, огнестойкость, процесс и критерии квалификации.

Вывод

Надёжный результат начинается с требований к изделию или конструкции, а не с одной паспортной цифры. Зафиксируйте условия, выберите систему по действующему TDS, подтвердите её пробой и сохраните измерения процесса. Так решение становится воспроизводимым и пригодным для технической приёмки.
