Расчёт расхода полиуретанового герметика
Содержание:
Чтобы рассчитать полиуретановый герметик, нужно знать не площадь поверхности, а объём заполняемого шва. Для прямоугольного сечения объём определяется длиной, шириной и рабочей глубиной; для углового валика вводится коэффициент формы; затем литры переводятся в килограммы по плотности конкретного продукта.
Главная ошибка сметы — умножить ширину шва на его полную строительную глубину. В деформационном шве рабочий профиль герметика обычно ограничивается антиадгезионным жгутом. Если считать до дна полости, закупка окажется завышенной, а фактическая форма шва может нарушить его работу.
В статье приведён расчёт для Экотермикс ПУ‑Герметика 1К, для которого производитель указывает соотношение 1 л = 1,3 кг. Для другого состава в формулу подставляют плотность и фасовку из его актуальной технической документации.
Какие размеры нужны для расчёта
Перед вычислением фиксируют:
- общую длину швов L, м;
- среднюю рабочую ширину b, мм;
- расчётную глубину герметика h, мм;
- форму сечения;
- плотность материала ρ, кг/л;
- массу или объём одной упаковки;
- коэффициент технологического запаса.
Измерять ширину в одной точке недостаточно. На старом шве делают промеры через установленный шаг и отдельно учитывают расширения, пересечения, примыкания и зоны ремонта. Если размеры заметно меняются, трассу разбивают на участки и считают каждый участок отдельно.
Рабочая глубина — не глубина полости
Рабочая глубина — фактическая толщина слоя герметика от лицевой поверхности до антиадгезионного жгута или другого проектного ограничителя. Жгут задаёт форму профиля и исключает сцепление с дном, чтобы герметик работал между двумя боковыми гранями.
Отношение ширины к глубине, минимальная толщина и допустимая ширина зависят от конкретного продукта и проекта. Например, официальная инструкция другого двухкомпонентного ПУ‑герметика рекомендует толщину, равную половине ширины, но это значение нельзя автоматически переносить на Ecotermix 1К без его технической карты.
Универсальный перевод объёма
При ширине и глубине в миллиметрах, а длине в метрах:
1 м × 1 мм × 1 мм = 0,001 л.
Отсюда для прямоугольного шва:
V = L × b × h / 1000, где V — объём в литрах.
Для одного погонного метра:
qV = b × h / 1000 л/м.
Чтобы получить массу:
M = V × ρ.
Для Ecotermix ПУ‑Герметика 1К принимается ρ = 1,3 кг/л, поэтому:
qM = b × h × 1,3 / 1000 кг/м.
Формула для прямоугольного сечения
Прямоугольная модель применяется, когда ширина профиля по верху и по низу практически одинакова, а глубина задана жгутом.
Vпрям = L × b × h / 1000.
Пример: длина 80 м, ширина 20 мм, глубина 10 мм.
Vпрям = 80 × 20 × 10 / 1000 = 16 л.
Для герметика плотностью 1,3 кг/л:
M = 16 × 1,3 = 20,8 кг.
При запасе 10%:
Mплан = 20,8 × 1,10 = 22,88 кг.
Формула для треугольного сечения
Треугольную модель используют для фактического углового валика или фаски, если профиль близок к прямоугольному треугольнику. Она не заменяет проектирование деформационного шва.
Площадь треугольника в два раза меньше прямоугольника:
Vтреуг = L × b × h / 2000.
Пример: угловой валик длиной 50 м, основание 12 мм, высота 12 мм.
Vтреуг = 50 × 12 × 12 / 2000 = 3,6 л.
При плотности 1,3 кг/л:
M = 3,6 × 1,3 = 4,68 кг.
Если реальный валик вогнутый или выпуклый, треугольник даёт только приближение. Точный коэффициент определяют контрольным нанесением и взвешиванием.
Формула для трапециевидного сечения
Если верхняя и нижняя ширина отличаются, площадь считают по среднему основанию:
Vтрап = L × (b1 + b2) / 2 × h / 1000.
Пример: 40 м шва, верхняя ширина 24 мм, нижняя 18 мм, глубина 10 мм.
Vтрап = 40 × (24 + 18) / 2 × 10 / 1000 = 8,4 л.
Масса Ecotermix 1К:
M = 8,4 × 1,3 = 10,92 кг.

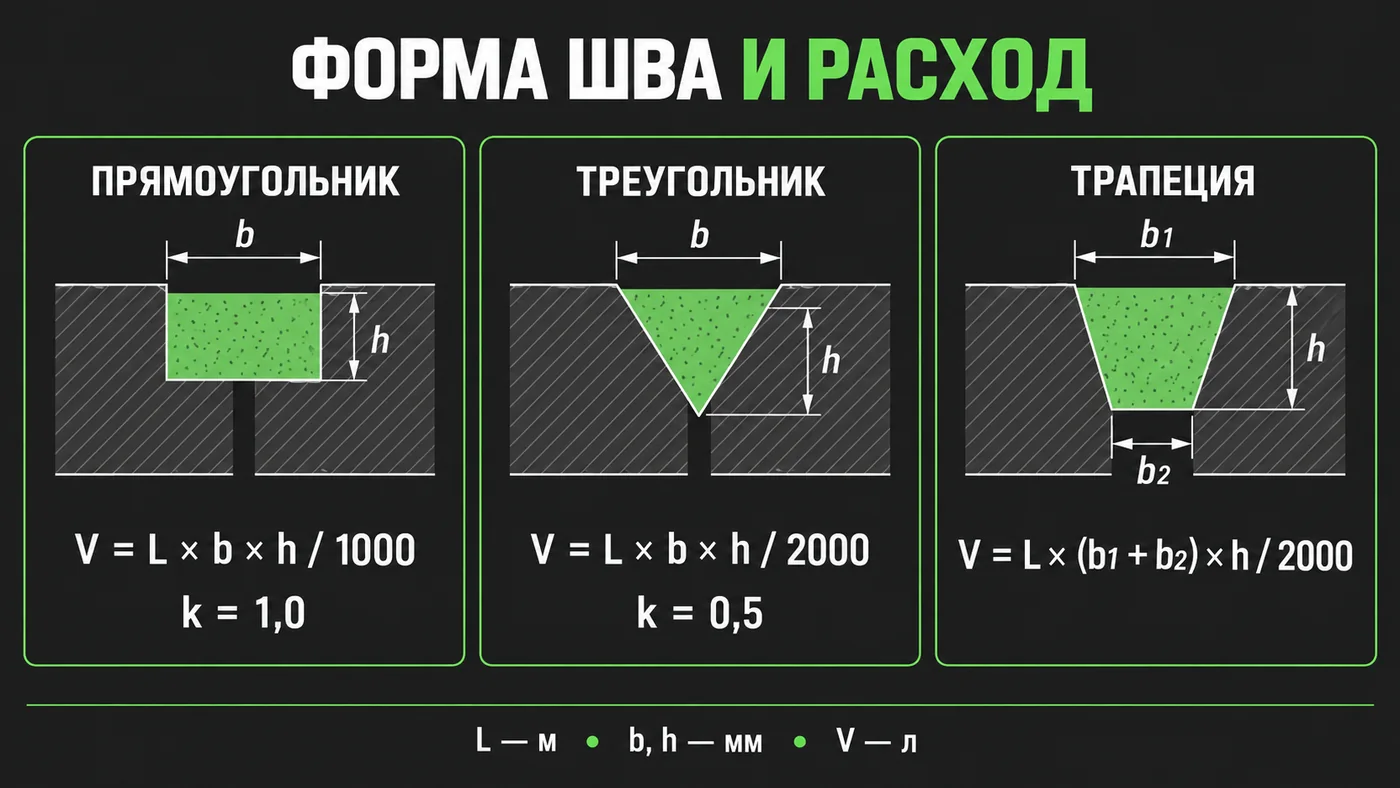

Рисунок 1. Коэффициент формы переводит размеры шва в фактическую площадь сечения: 1 для прямоугольника, 0,5 для треугольника.
Единая формула с коэффициентом формы
Все варианты можно объединить:
V = L × b × h × k / 1000, где k — коэффициент формы.
Для трапеции удобнее пользоваться отдельной формулой, чтобы не выбирать условную ширину b.
Калькулятор расхода
Заполните пять исходных данных и выполните вычисления по строкам:
| Параметр | Обозначение | Ваше значение |
|---|---|---|
| Длина шва, м | L | ____ |
| Ширина, мм | b | ____ |
| Глубина герметика, мм | h | ____ |
| Коэффициент формы | k | 1,0 или 0,5 |
| Плотность, кг/л | ρ | 1,3 для Ecotermix 1К |
| Запас, % | z | ____ |
- 1. Объём без запаса: L × b × h × k / 1000.
- 2. Объём с запасом: V × (1 + z / 100).
- 3. Масса с запасом: Vплан × ρ.
- 4. Упаковки: округлить вверх Mплан / масса упаковки.
Пример полного расчёта
Дано: 150 м прямоугольного шва, 15 × 8 мм, плотность 1,3 кг/л, запас 8%.
- Теоретический объём: 150 × 15 × 8 / 1000 = 18 л.
- Плановый объём: 18 × 1,08 = 19,44 л.
- Плановая масса: 19,44 × 1,3 = 25,272 кг.
- Если упаковка 5 кг: 25,272 / 5 = 5,0544, округляем вверх — 6 упаковок.
Остаток после округления упаковок не является тем же самым, что технологический запас. Сначала считают объём с обоснованным запасом, затем округляют до целой тары.
Таблица расхода на один погонный метр
Значения ниже рассчитаны для прямоугольного профиля и плотности 1,3 кг/л.
| Ширина × глубина, мм | Объём, л/м | Масса, кг/м | Длина из 1 кг, м |
|---|---|---|---|
| 6 × 6 | 0,036 | 0,047 | 21,4 |
| 8 × 8 | 0,064 | 0,083 | 12,0 |
| 10 × 10 | 0,100 | 0,130 | 7,7 |
| 12 × 8 | 0,096 | 0,125 | 8,0 |
| 15 × 8 | 0,120 | 0,156 | 6,4 |
| 15 × 10 | 0,150 | 0,195 | 5,1 |
| 20 × 10 | 0,200 | 0,260 | 3,8 |
| 25 × 12 | 0,300 | 0,390 | 2,6 |
| 30 × 15 | 0,450 | 0,585 | 1,7 |
| 40 × 20 | 0,800 | 1,040 | 1,0 |

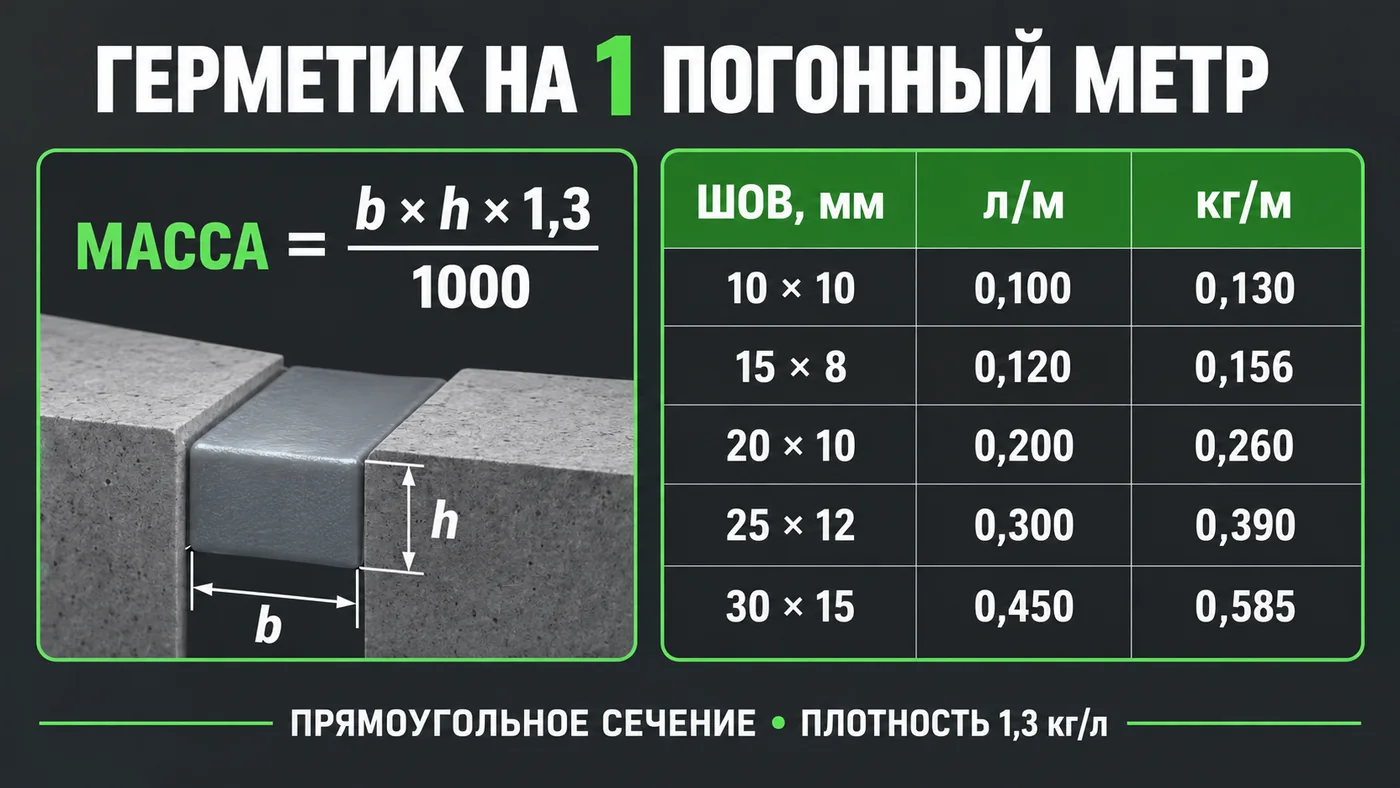

Рисунок 2. Для прямоугольного шва объём на метр равен произведению ширины и глубины, делённому на 1000.
Как выбрать технологический запас
Запас компенсирует неизбежные, но измеримые отклонения:
- разброс фактической ширины и глубины;
- волнистые и сколотые кромки;
- материал в насадке, шланге и таре;
- пересечения и примыкания;
- локальное заполнение раковин;
- технологическую обрезку упаковки.
Для ровного нового шва после промеров запас может быть небольшим. Для ремонта старых стыков он увеличивается, но не должен назначаться на глаз. Практический подход:
- 1. Рассчитать теоретический расход контрольного участка.
- 2. Взвесить упаковку до и после нанесения.
- 3. Сопоставить фактическую и расчётную массы.
- 4. Полученный коэффициент применить к участкам с той же геометрией.
Если фактический расход выше расчётного на 20–30%, сначала проверяют глубину, положение жгута и пустоты, а не просто добавляют большой резерв ко всей закупке.
Почему расход по площади часто ошибочен
Норма в кг/м² удобна для мастик и сплошных покрытий, но плохо описывает линейный шов. Для герметика базовой единицей является кг/пог. м или л/пог. м при заданном сечении.
Одинаковые 100 м шва могут потребовать:
- 13 кг при сечении 10 × 10 мм;
- 26 кг при сечении 20 × 10 мм;
- 52 кг при сечении 20 × 20 мм.
Длина одна и та же, расход меняется пропорционально площади сечения.
Устройство шва перед герметизацией
Расчёт имеет смысл только при управляемой геометрии. Перед нанесением:
- 1. Удаляют старый герметик, слабый материал и загрязнения.
- 2. Восстанавливают кромки, если их разрушение меняет ширину профиля.
- 3. Очищают и обеспыливают боковые поверхности.
- 4. Устанавливают антиадгезионный жгут на расчётную глубину без проколов и разрывов.
- 5. Проверяют, что герметик будет сцепляться с двумя боковыми гранями, а не с дном.
- 6. При необходимости наносят совместимый праймер по TDS.
- 7. Заполняют шов без воздушных карманов и формируют проектный профиль.
Диаметр жгута выбирают так, чтобы он удерживался сжатым и не смещался при нанесении. Конкретное сжатие и совместимость берут из документации системы.

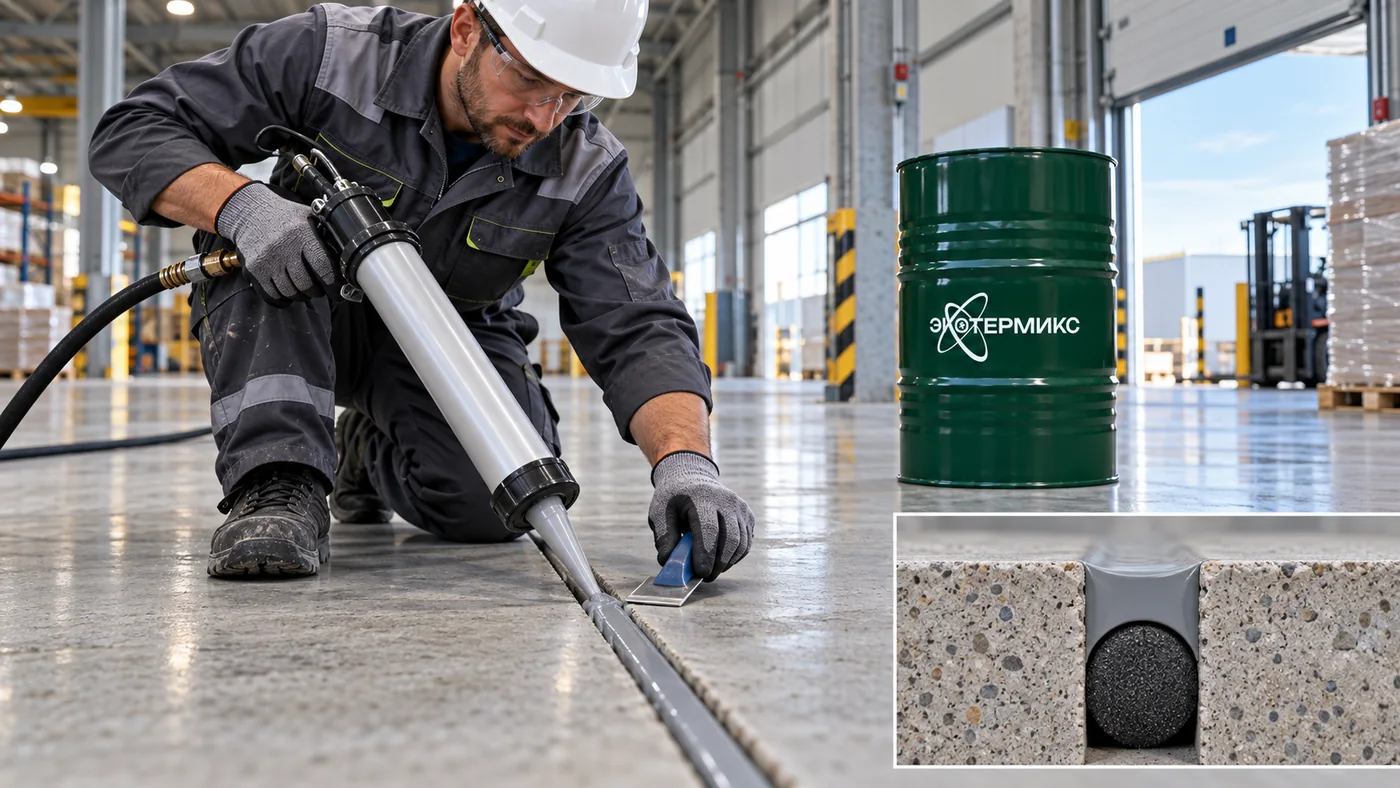

Рисунок 3. Антиадгезионный жгут задаёт рабочую глубину и предотвращает трёхстороннее сцепление герметика.
Частые ошибки расчёта
| Ошибка | Почему возникает отклонение | Что сделать |
|---|---|---|
| В расчёт взята полная глубина полости | не учтён жгут | считать только рабочий слой герметика |
| Ширина измерена один раз | старый шов имеет разброс | разбить трассу на участки и взять серию промеров |
| Литры приравнены к килограммам | плотность не равна 1 кг/л | умножить на плотность из TDS |
| Использована плотность другого продукта | одинаковая химическая база не означает одинаковую плотность | использовать документацию выбранной партии/марки |
| Для углового валика взят прямоугольник | площадь завышена вдвое | применить k = 0,5 при треугольной форме |
| Запас добавлен дважды | резерв и округление тары смешаны | сначала запас, затем округление упаковок |
| Не учтены пересечения | локальные объёмы пропущены | посчитать узлы отдельно |
| Глубина жгута плавает | меняется сечение | контролировать установку шаблоном |
| Пустоты заполнены герметиком | материал заменяет ремонтный состав | восстановить кромки до герметизации |
Контроль фактического расхода
На объекте ведут журнал по участкам. В нём указывают длину, диапазон ширины, проектную глубину, номер партии, массу вскрытой и оставшейся тары. Фактический удельный расход:
qфакт = использованная масса / выполненная длина.
Сравнение с теоретическим значением показывает качество геометрии. Например, для шва 20 × 10 мм и плотности 1,3 кг/л расчёт равен 0,26 кг/м. Если фактически получено 0,31 кг/м, коэффициент расхода составляет:
0,31 / 0,26 = 1,19, то есть фактический расход выше на 19%.
Причину нужно зафиксировать: большая глубина, разбитые кромки, смещение жгута или технологические потери.
Как выбрать герметик Ecotermix
Экотермикс ПУ‑Герметик 1К предназначен для герметизации подвижных деформационных швов и соединений строительных материалов при максимальной деформации до 25%. Плотность для расчёта — 1,3 кг/л.
Перед заказом производителю передают:
- материал и состояние кромок;
- расположение шва: горизонтальное, вертикальное или потолочное;
- диапазон ширины и проектную глубину;
- ожидаемую деформацию;
- температуру нанесения и эксплуатации;
- контакт с водой, маслами, реагентами и УФ;
- тип праймера и антиадгезионного жгута;
- требуемый цвет и возможность окраски.
Другие системы представлены в разделе полиуретановых герметиков Ecotermix. Расчёт объёма остаётся геометрическим, но плотность, допустимая форма шва и режим нанесения меняются по продукту.
Итог
Расход герметика определяется площадью поперечного сечения и длиной. Для прямоугольного шва объём в литрах равен L × b × h / 1000, для треугольного — вдвое меньше, для трапеции используют среднюю ширину.
После расчёта литры переводят в килограммы по плотности. Для Ecotermix ПУ‑Герметика 1К это 1,3 кг/л. Затем добавляют подтверждённый запас и только после этого округляют результат до целого количества упаковок.
Частые вопросы
Сколько герметика нужно на один погонный метр?
Для прямоугольного шва умножьте ширину на глубину в миллиметрах и разделите на 1000. Шов 20 × 10 мм требует 0,2 л/м или 0,26 кг/м при плотности 1,3 кг/л.
Как перевести литры герметика в килограммы?
Умножить объём на плотность продукта. Для Ecotermix ПУ‑Герметика 1К один литр соответствует 1,3 кг.
Нужно ли считать всю глубину шва?
Нет. Считают рабочую глубину слоя до антиадгезионного жгута. Полная глубина строительного зазора в расход не входит.
Как посчитать угловой валик?
Если его сечение близко к прямоугольному треугольнику, используйте L × b × h / 2000. Для выпуклого или вогнутого профиля коэффициент уточняют по пробному участку.
Какой запас заложить?
Запас зависит от разброса размеров и качества кромок. Его лучше определить по контрольному участку. В расчёте запас вводится как множитель 1 + z/100.
Почему нельзя использовать универсальную таблицу расхода?
Таблица верна только для указанной формы, размеров и плотности. У другого герметика масса одного литра может отличаться.
Как посчитать количество упаковок?
Плановую массу с запасом разделите на массу одной упаковки и округлите вверх. Остаток от округления не заменяет технологический запас.
Зачем нужен антиадгезионный жгут?
Он задаёт рабочую глубину, поддерживает профиль и исключает сцепление герметика с дном. Это позволяет шву деформироваться между двумя боковыми гранями.
