Почему ППУ отслаивается: диагностика и предотвращение

Автор статьиКоманда «Экотермикс»

16 сентября 20268 мин на чтение

Содержание:

Отслоение ППУ — это не один дефект, а итог разных механизмов: вода или загрязнение на поверхности, слабое старое покрытие, конденсат, неверная температура, нарушение соотношения компонентов, слишком толстый проход, несовместимый праймер или движение основания. Правильная диагностика начинается с определения плоскости разрушения. Если пена отходит вместе с краской, проблема ниже ППУ; если разрушается внутри слоя, исследуют структуру, смешение и режим отверждения.

Содержание

Что считать отслоением
Как читать поверхность разрушения
Влага и точка росы
Загрязнения и слабые слои
Температура и режим напыления
Соотношение компонентов
Внутренние напряжения
Диагностика и контроль
Ремонт
Частые вопросы

Четыре типа разрушения

1. Адгезионное по границе ППУ и основания: поверхность основания остаётся почти чистой.
2. Когезионное внутри ППУ: часть пены остаётся на основании, а разрыв проходит по ячеистой структуре.
3. Разрушение основания или старого покрытия: ППУ держится, но отрывает ржавчину, краску, древесные волокна или рыхлый бетон.
4. Смешанное: разные зоны дают разные плоскости, что указывает на неоднородную подготовку или режим.

Эта классификация важнее одного числа отрывной прочности. ISO 4624 подчёркивает необходимость учитывать характер разрушения: результат зависит не только от покрытия, но и от основания, подготовки, температуры, влажности и метода испытания.

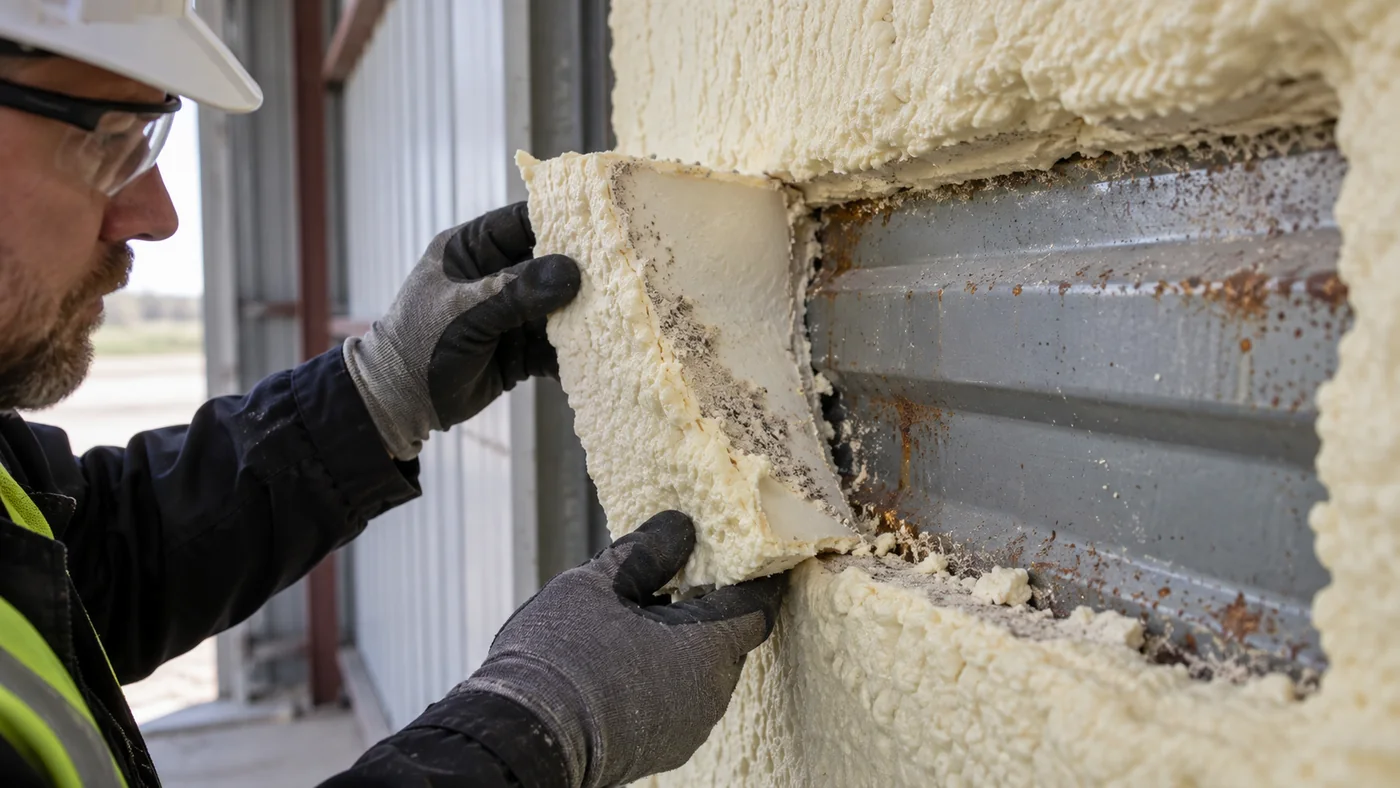

Диагностика отслоения ППУ от металлического основания

Влага и конденсат

Свободная вода создаёт разделительную плёнку и реагирует с изоцианатным компонентом. В зоне контакта могут возникнуть газовые включения, рыхлость и слабая граница. На металле тонкий конденсат иногда не виден, поэтому измеряют температуру поверхности и точку росы, а не полагаются на взгляд.

Оперативная оценка точки росы: Td ≈ T - (100 - RH) / 5. Если воздух имеет 20 °C и 75 % RH, то Td ≈ 15 °C. Металл при 14 °C уже находится ниже точки росы. Для рабочего решения применяют точный прибор или таблицу и запас, указанный технологическим регламентом.

Пористые основания создают дополнительный риск: вода может выходить после нагрева экзотермической реакцией. Поэтому бетон, древесину и штукатурку проверяют влагомером и пробным участком; метод и предельное значение выбирают по TDS.

Загрязнения и слабая поверхность

Масло, силикон, пыль, соли, воски, остатки разделительных составов и меление краски снижают фактическую площадь контакта. Даже высокая прочность сцепления ППУ с загрязнённой плёнкой не помогает, если сама плёнка слабо связана с основанием.

На стали используют подходящую механическую подготовку и обезжиривание. ISO 8501-1 помогает согласовать визуальную степень подготовки, а ISO 8504-1 — выбрать метод. На бетоне удаляют цементное молочко и непрочные участки; на древесине — пыль, биопоражение и повреждённые волокна. Старое покрытие проверяют насечкой или отрывом до напыления.

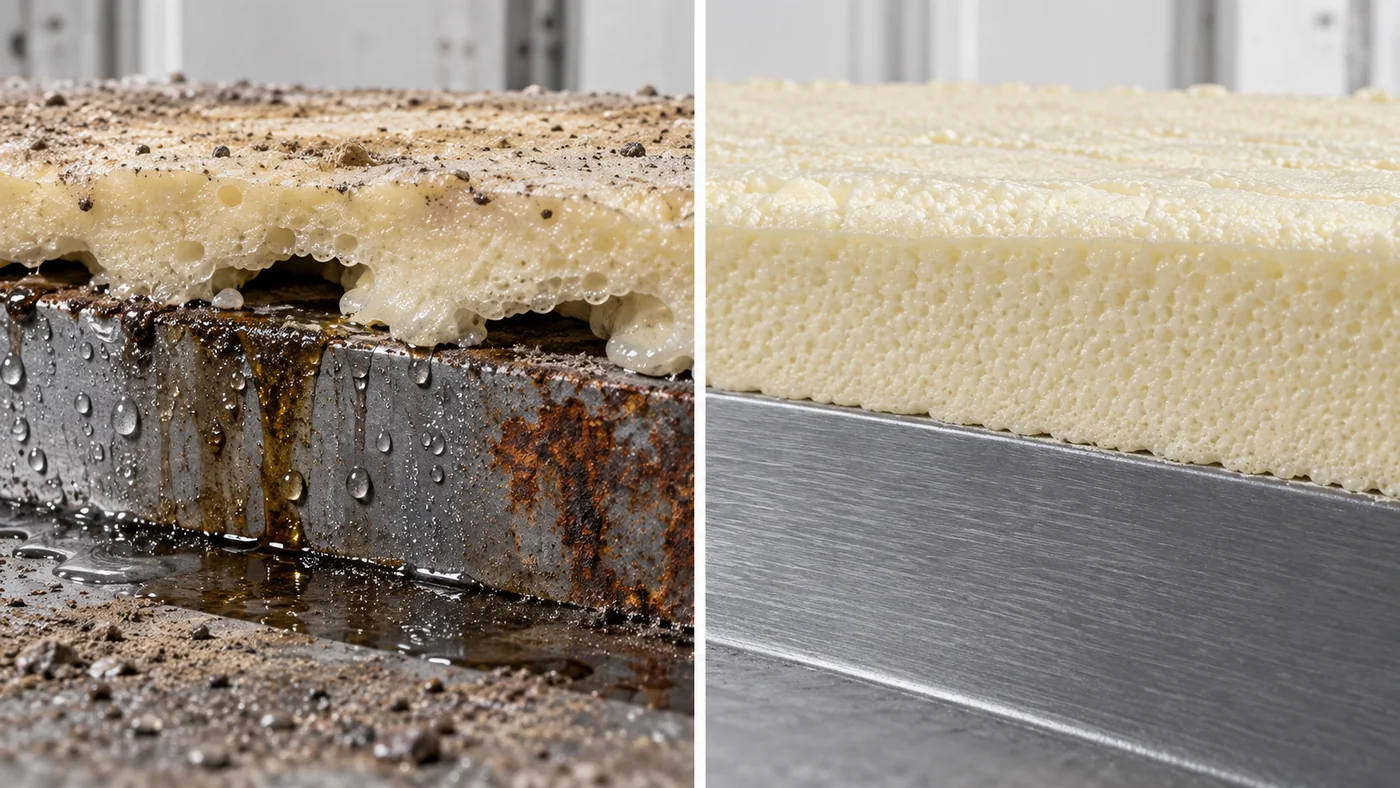

Влияние подготовки основания на адгезию ППУ

Температура основания и компонентов

Холодная поверхность замедляет реакцию и ухудшает смачивание. В руководстве BASF отмечается, что резкое охлаждение экзотермически реагирующей пены на холодном основании может вызвать «thermal shock» и отслоение до набора свойств. Перегретое основание, напротив, способно ускорить вспенивание до формирования прочного контакта.

Температуры воздуха, основания и компонентов должны находиться в диапазоне конкретной системы. Параметры первичных нагревателей и шлангов не заменяют измерение поверхности: металлическая балка и бетонная плита могут быть значительно холоднее воздуха.

Неверное соотношение и плохое смешение

Высоконапорная установка должна подавать компоненты в заданном соотношении и при стабильном давлении. Забитый фильтр, износ камеры смешения, разные вязкости холодных компонентов или пустая бочка приводят к «off-ratio». Признаки: изменение цвета, липкость или хрупкость, необычный запах, полосы, нестабильное расширение и рыхлая структура.

Дефектный материал нельзя исправить нанесением исправного слоя сверху. Он остаётся слабой прослойкой и должен быть удалён до прочного основания.

Толщина прохода и внутренние напряжения

ППУ выделяет тепло. Слишком толстый проход может перегреться, дать трещины, обугливание, усадку или высокие остаточные напряжения. Если следующий слой нанесён слишком рано или на загрязнённую поверхность, появляется межслойное отслоение. Максимальную толщину одного прохода и время выдержки берут из действующего TDS.

Геометрия также важна: толстая масса в углу и тонкий слой на ребре остывают по-разному. На концах напыления и вокруг металлокаркаса нужны плавные переходы, чтобы уменьшить концентрацию напряжений.

Несовместимый праймер или покрытие

Праймер полезен только при доказанной совместимости. Недосушенный растворный грунт, силиконсодержащая поверхность или глянцевое покрытие без подготовки могут стать слабым слоем. Проверяют время межслойной выдержки, состояние поверхности и адгезию пробного участка в реальных условиях.

Диагностика дефекта

Наблюдение	Вероятная причина	Проверка
Чистый металл под пеной	конденсат, масло, низкая смачиваемость	журнал условий, тест загрязнения, точка росы
Краска на обратной стороне пены	слабое старое покрытие	отрыв покрытия вне зоны ППУ
Липкая или тёмная зона	нарушение смешения	давление, фильтры, температура, фактическое соотношение
Рыхлый холодный слой	низкая температура	записи поверхности и компонентов
Трещины в толще	перегрев или толстый проход	карта проходов и срез
Отслоение между проходами	превышение окна или загрязнение	время нанесения и состояние межслоя

Порядок обследования: очертить дефект простукиванием или термографией, выполнить контролируемые вскрытия, сфотографировать плоскости разрушения, отобрать образцы и сопоставить их с журналом нанесения. Неразрушающий метод подтверждают вскрытием: воздушный карман и нормальная геометрия основания могут выглядеть похоже.

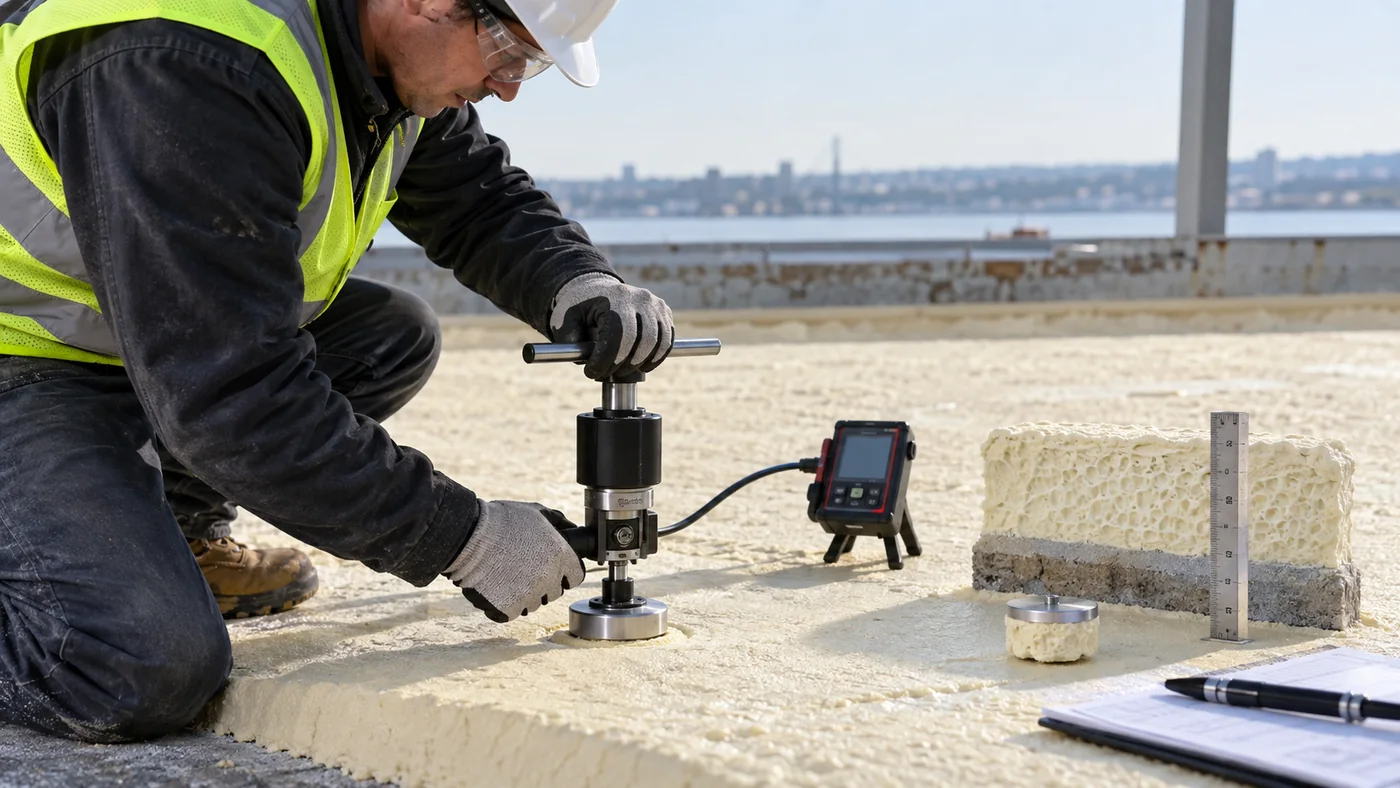

Испытание адгезии напыляемого ППУ методом отрыва

Предотвращение

1. Утвердить требования к основанию и TDS до мобилизации.
2. Удалить непрочные слои, масло, пыль и соли.
3. Измерять температуру поверхности, влажность и точку росы по зонам.
4. Прогреть и перемешать компоненты по инструкции.
5. Выполнить тестовый распыл и пробную карту на реальном основании.
6. Контролировать давление, температуру и баланс подачи.
7. Наносить проходы допустимой толщины с выдержкой.
8. Периодически делать срезы и проверки адгезии.
9. Останавливать работу при изменении погоды или признаках off-ratio.

Как ремонтировать

Границы ремонта определяют до прочного материала. Весь слабо связанный или химически дефектный ППУ удаляют, основание повторно готовят и сушат. Кромки исправной пены подрезают до устойчивой геометрии, а новый слой соединяют с существующим по согласованной схеме. Затем восстанавливают огне-, УФ- или гидрозащитное покрытие.

Локальная инъекция клея под большие пузыри допустима только как специально спроектированная ремонтная технология. Она не устраняет загрязнение или off-ratio и затрудняет контроль основания.

Частые вопросы

Почему ППУ отходит пластом?

Обычно существует непрерывная слабая граница: влага, загрязнение, непрочная краска или холодное основание. Плоскость разрушения показывает, какой слой отказал.

Можно ли приклеить отслоившийся ППУ обратно?

Как универсальный ремонт — нет. Нужно определить причину, удалить слабый материал и восстановить систему на подготовленном основании.

Как влияет конденсат?

Он образует водную плёнку и меняет реакцию у поверхности. Даже визуально сухой холодный металл может покрываться микроконденсатом.

Нужно ли измерять точку росы?

Да, особенно на металле и при меняющейся погоде. Температуру основания сравнивают с точкой росы и требуемым технологическим запасом.

Может ли ППУ отслоиться от оцинковки?

Да, если поверхность загрязнена маслами, слишком гладкая или не совместима без праймера. Нужны очистка и пробная адгезия.

Почему отрывается вместе с краской?

ППУ может быть прочно связан с краской, но сама краска плохо держится на основании. Проверять существующее покрытие нужно до напыления.

Что такое off-ratio?

Это нарушение заданного соотношения компонентов. Материал может стать липким, хрупким, рыхлым и не набрать проектную адгезию.

Как увидеть плохое смешение?

Смотрят на цвет, структуру среза, липкость, хрупкость и стабильность факела. Дополнительно проверяют давление, фильтры и температуру установки.

Опасен ли слишком толстый слой?

Да. Избыточное тепло и усадка могут вызвать трещины и внутренние напряжения; толщину прохода ограничивает TDS.

Почему отслаивается второй слой?

Возможны загрязнение, слишком долгий перерыв, деградировавшая поверхность первого слоя или неверный тепловой режим. Межслойное окно уточняют по инструкции.

Нужен ли праймер?

Только совместимый и предусмотренный системой. Неправильный или недосушенный праймер сам становится причиной отрыва.

Как проверить бетон?

Оценивают прочность поверхности, отсутствие молочка и пыли, влажность и пробную адгезию. Слабый верхний слой удаляют механически.

Как проверить древесину?

Измеряют влажность, состояние волокон и наличие загрязнений или биопоражения. Влажную древесину не закрывают пеной.

Подходит ли простукивание?

Оно помогает очертить пустоты, но не определяет причину. Результат подтверждают вскрытием и осмотром плоскости разрушения.

Можно ли использовать тепловизор?

Можно для поиска аномалий, но тепловая картина зависит от погоды и конструкции. Нужны контрольные вскрытия.

Как оформлять испытание на отрыв?

Фиксируют подготовку образца, площадь, скорость нагружения, значение и характер разрушения. Метод согласуют до работ.

Нужно ли останавливать работу при смене погоды?

Да, если поверхность приблизилась к точке росы, намокла или вышла из диапазона TDS. Условия перепроверяют после изменения.

Что делать с дефектным off-ratio слоем?

Удалить полностью до химически нормального материала или основания. Закрывать его новым слоем нельзя.

Можно ли ремонтировать маленький пузырь?

После вскрытия и установления причины дефектную зону вырезают, готовят основание и восстанавливают все слои. Размер ремонта должен выходить на прочные края.

Какие записи предотвращают спор?

Журнал температуры, влажности, точки росы, настроек установки, партий, проходов, пробных карт и результатов контроля по зонам.

Вывод

Надёжный результат начинается с требований к изделию или конструкции, а не с одной паспортной цифры. Зафиксируйте условия, выберите систему по действующему TDS, подтвердите её пробой и сохраните измерения процесса. Так решение становится воспроизводимым и пригодным для технической приёмки.
