Группа горючести Г1, Г2, Г3, Г4: какая группа у ППУ
Содержание:
Группа горючести показывает, как строительный материал ведёт себя в огне при стандартном испытании по ГОСТ 30244-94. Негорючие материалы обозначают НГ, горючие делят на четыре группы: Г1 слабогорючие, Г2 умеренногорючие, Г3 нормальногорючие, Г4 сильногорючие. Пенополиуретан относится к горючим. В линейке напыляемых систем Экотермикс есть марки групп Г1, Г2 и Г3. Ниже разбираем, что стоит за каждой цифрой и как выбрать группу под объект.
Что такое группа горючести и класс горючести
Это характеристика строительного материала, которую определяют лабораторным испытанием. Она отвечает на вопрос, насколько сильно материал горит под воздействием пламени и продолжает ли гореть сам, когда источник огня убран.
В быту чаще говорят «класс горючести», хотя в нормативных документах используется термин «группа горючести». Под этими словами имеют в виду одно и то же: обозначения НГ, Г1, Г2, Г3, Г4.
Горючесть лишь один из показателей пожарной опасности материала. Федеральный закон № 123-ФЗ «Технический регламент о требованиях пожарной безопасности» в статье 13 называет и другие: воспламеняемость, распространение пламени по поверхности, дымообразующую способность и токсичность продуктов горения. По совокупности этих показателей материалы относят к классам пожарной опасности от КМ0 до КМ5. Поэтому группа важна, но сама по себе не описывает всё поведение материала при пожаре.

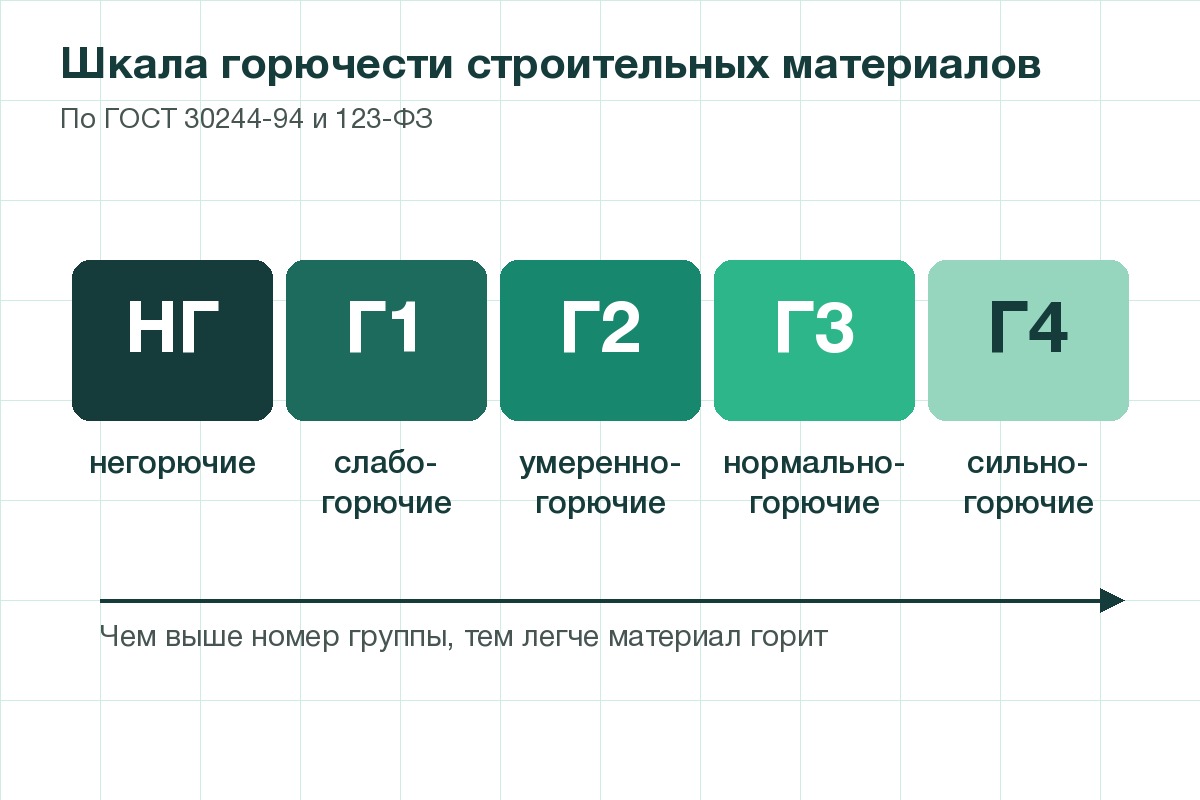

Рис. 1. Шкала строительных материалов по горючести: от негорючих до сильногорючих.
Негорючие и горючие материалы: группы горючести материалов и классы горючести строительных материалов
По статье 13 123-ФЗ строительные материалы по горючести делятся на две большие категории.
Группа горючести НГ: негорючие материалы
К негорючим относят материалы, которые прошли испытание по методу I ГОСТ 30244-94. Условия жёсткие: прирост температуры в печи не более 50 °С, потеря массы образца не более 50 %, устойчивое пламенное горение не дольше 10 секунд. Если хотя бы один параметр не выполняется, материал считается горючим и проходит испытание по методу II.
Полимерные утеплители, в том числе пенополиуретан, в группу НГ не попадают: это органические материалы, и при нагреве они разлагаются и горят.
Горючие материалы: Г1, Г2, Г3, Г4
Горючие материалы делят на четыре группы по результатам метода II:
- Г1, слабогорючие. Самостоятельно не горят после удаления пламени, дымовые газы нагреваются меньше всего.
- Г2, умеренногорючие. Самостоятельное горение до 30 секунд.
- Г3, нормальногорючие. Самостоятельное горение до 300 секунд, образец повреждается по длине больше чем на 85 %.
- Г4, сильногорючие. Горят дольше 300 секунд, теряют больше половины массы.
Чем больше цифра после буквы Г, тем сильнее материал поддерживает горение. Группа Г2 и группа Г3 чаще всего встречаются у полимерных утеплителей.
Как испытывают материалы по ГОСТ 30244-94
ГОСТ 30244-94 «Материалы строительные. Методы испытаний на горючесть» устанавливает два метода. Стандарт распространяется на строительные материалы, но не на лаки, краски и материалы в виде растворов, порошков и гранул.
Метод I отделяет негорючие материалы от горючих. Образец нагревают в печи и смотрят на прирост температуры, потерю массы и время пламенного горения.
Метод II присваивает горючим материалам группу от Г1 до Г4. Для испытания готовят 12 образцов длиной 1000 мм, шириной 190 мм и толщиной до 70 мм. В камере одновременно испытывают четыре образца, пламя воздействует на них 10 минут. После этого фиксируют четыре параметра:
- Температуру дымовых газов, °С. Показывает, сколько тепла выделяет горящий материал.
- Степень повреждения по длине, %. Какая часть образца обуглилась или выгорела.
- Степень повреждения по массе, %. Сколько массы материал потерял.
- Продолжительность самостоятельного горения, с. Сколько секунд образец горит после того, как пламя горелки убрали.
Материал относят к группе, только если выполнены все её параметры. Если, например, по температуре газов он укладывается в Г1, а по самостоятельному горению только в Г2, ему присвоят Г2.

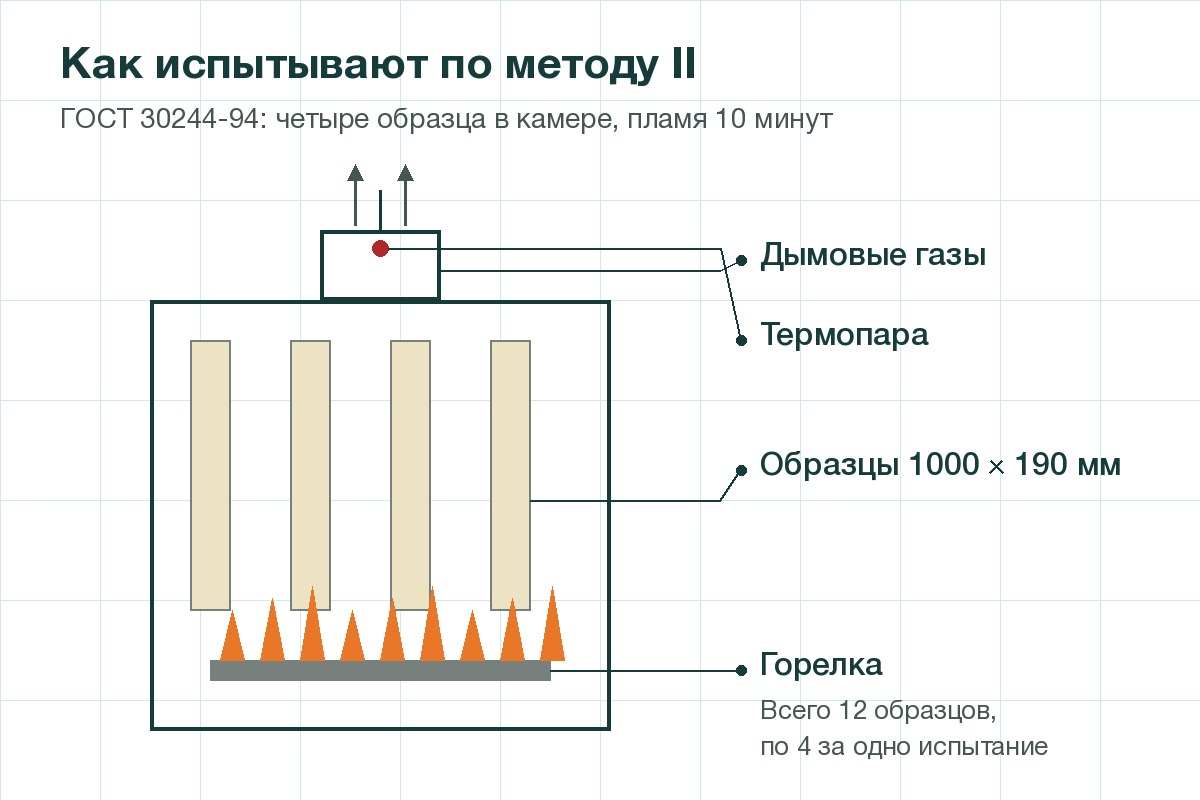

Рис. 2. По методу II четыре образца одновременно 10 минут подвергают воздействию пламени.
Таблица параметров Г1, Г2, Г3, Г4
Группа горючести расшифровка по ГОСТ 30244-94 сведена в одну таблицу классов горючести. Это главная таблица для проектировщика: по ней видно, почему Г1 и Г4 отличаются не «немного», а на порядок.
Как читать таблицу:
- Класс горючести Г1 и Г4: разница. Материал группы Г1 после удаления пламени сам не горит вообще, теряет не больше 20 % массы, а газы над ним не нагреваются выше 135 °С. Материал Г4 горит дольше пяти минут, теряет больше половины массы, а газы нагреваются выше 450 °С.
- Г2 и Г3. Обе группы ограничивают потерю массы 50 %, но Г3 допускает самостоятельное горение в десять раз дольше: до 300 секунд против 30.
- Самый жёсткий параметр: самостоятельное горение. Для Г1 он равен нулю.

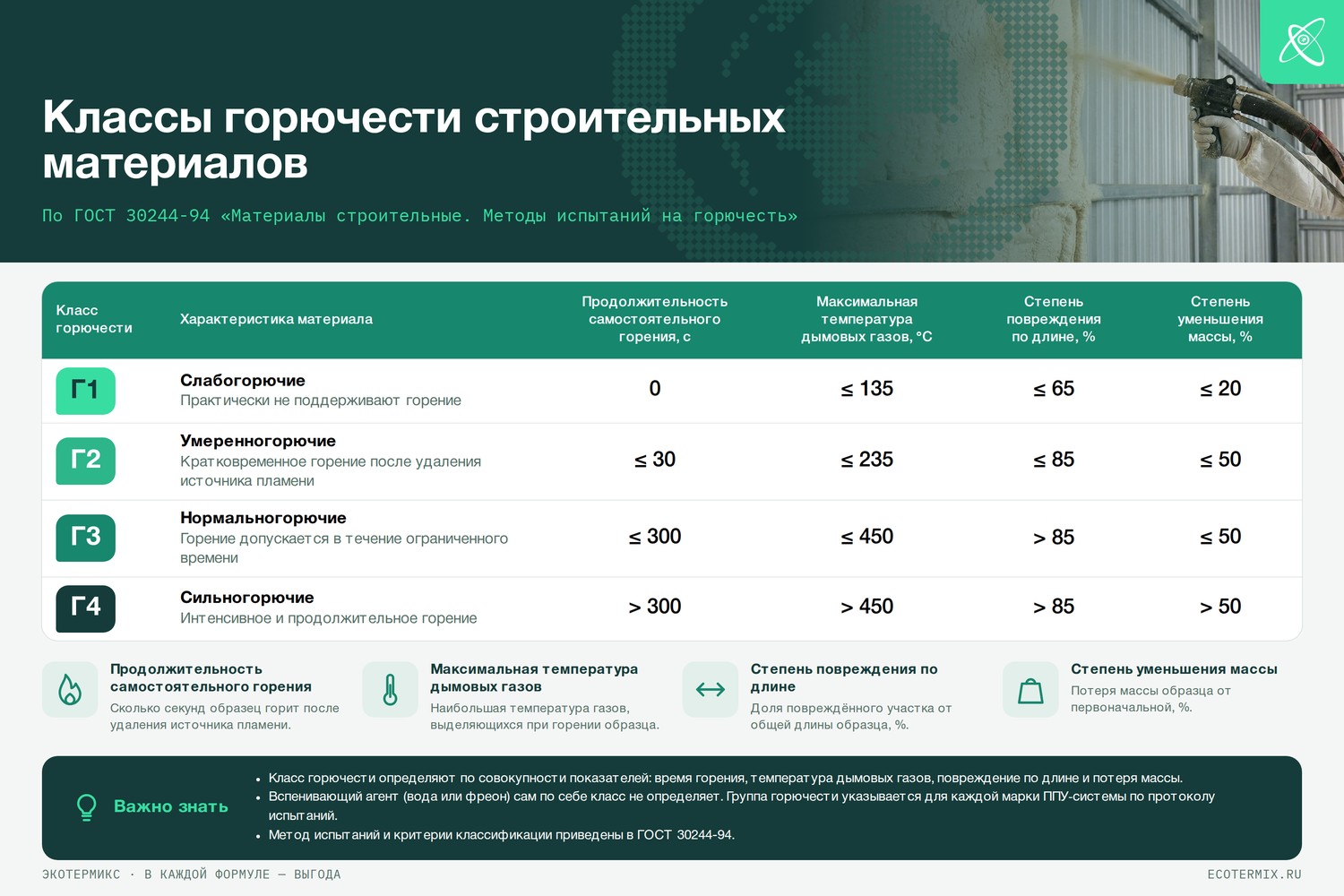

Рис. 3. Чем выше номер группы, тем горячее дымовые газы и дольше самостоятельное горение.
Какая горючесть у ППУ
ППУ горючесть: общий принцип и класс горючести пены
Пенополиуретан это органический полимер, поэтому в группу НГ он не попадает и относится к горючим материалам. Но «горючий» не значит «одинаково горючий»: в зависимости от рецептуры системы напыляемый ППУ может иметь группу от Г1 до Г4. Группа: свойство конкретной марки, а не пенополиуретана вообще.
Какие группы есть в линейке Экотермикс
По данным каталога напыляемых систем Экотермикс, в линейке есть марки трёх групп:
| Группа | Марки (по каталогу) | Плотность, кг/м³ | Особенность |
|---|---|---|---|
| Г1 | Экотермикс 300 (40/50/60) ПРО Г1 | 34–45, 45–55, 55–65 | водный вспениватель |
| Г1 | Экотермикс 300 (40/50/60) ПРО ТЕРМО Г1 | 34–45, 45–55, 55–65 | работа до +150 °С |
| Г2 | Экотермикс 300 ПРО Г2, Ф Г2, ПРО Ф Г2 | от 15–25 до 45–65 | Ф: напыление от −5 °С, ПРО Ф: от −10 °С |
| Г2 | Экотермикс 300 (40) НОРТ Г2 | 35–45 | зимняя система, от −16 °С |
| Г2 | Экотермикс 600 (220) и 600 (234) Г2 | 7–14 | открытоячеистая |
| Г3 | Экотермикс 300 ПРО Г3, Ф Г3, ПРО Ф Г3, НОРТ Г3 | от 15–25 до 45–65 | базовые системы |
Марок группы Г4 в каталоге нет.
Обратите внимание: группа Г1 в линейке есть только у систем плотностью от 34 кг/м³. У самых лёгких открытоячеистых систем 600 группа Г2.

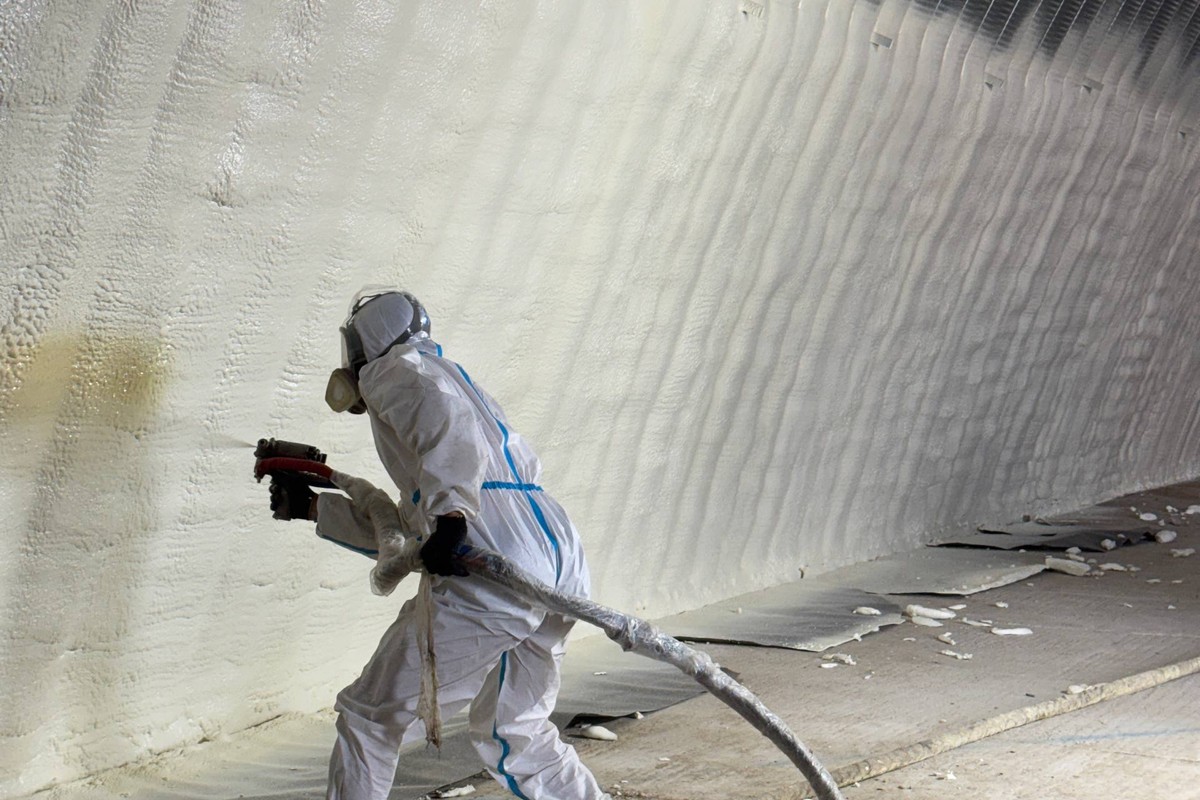

Рис. 4. Группа напыляемого ППУ зависит от рецептуры конкретной системы.
Класс горючести утеплителя и всей конструкции
Группа горючести утеплителя относится к самому материалу. Пожарная опасность конструкции зависит ещё и от того, чем утеплитель закрыт, есть ли воздушные зазоры, какой материал облицовки. Поэтому требования к утеплению на объекте задаёт проект, а подрядчик подбирает марку ППУ под эти требования.
Как выбрать группу горючести для объекта
Шаг 1. Найти требование в проекте. Группа утеплителя указывается в проектной документации. Если её нет, уточните у проектировщика.
Шаг 2. Определить условия нанесения. Если работы зимой, нужна система, которая напыляется при минусе: в каталоге Экотермикс это Ф (от −5 °С), ПРО Ф (от −10 °С) и НОРТ (от −16 °С). Все они есть в группах Г2 и Г3.
Шаг 3. Определить температуру эксплуатации. Для поверхностей с нагревом до +150 °С в каталоге есть системы ТЕРМО групп Г1 и Г2.
Шаг 4. Выбрать плотность. Группа Г1 доступна в плотностях 34–65 кг/м³.
Шаг 5. Запросить документы. Группа подтверждается результатами испытаний. Перед закупкой запросите у производителя документы для конкретной марки, особенно если объект сдаётся надзорным органам.
Частые ошибки
Путают группу горючести и класс пожарной опасности. Горючесть это один показатель, а класс от КМ0 до КМ5 объединяет несколько. Требование проекта может касаться любого из них.
Берут Г3 туда, где нужна Г1. Разница между группами принципиальная: у Г1 самостоятельного горения нет вообще, у Г3 оно допускается до 300 секунд. Если проект требует Г1, замена на Г3 не пройдёт приёмку.
Считают, что Г1 значит «не горит». Г1 слабогорючий, но всё же горючий материал. Негорючими считаются только материалы группы НГ.
Выбирают марку только по цене или плотности. Сначала определяют требования по горючести и условиям нанесения, потом подбирают плотность.
Не проверяют документы. Группа в названии марки служит ориентиром. Для приёмки нужны документы, подтверждающие группу.
Совет технолога
Если объект утепляют зимой и проект требует Г1, заранее проверьте совместимость требований. В каталоге Экотермикс системы для напыления при минусе есть в группах Г2 и Г3, а Г1: только среди систем с водным вспенивателем ПРО и ПРО ТЕРМО. Иногда проще сдвинуть сроки работ, чем менять систему. Подбор марки под конкретные условия лучше согласовать с техническим отделом до закупки.
Вопросы и ответы
Что такое группа горючести?
Это характеристика строительного материала, которая показывает, насколько сильно он горит при воздействии пламени. Её определяют испытанием по ГОСТ 30244-94. Негорючие материалы обозначают НГ, горючие делят на четыре группы: Г1 слабогорючие, Г2 умеренногорючие, Г3 нормальногорючие, Г4 сильногорючие. Группу указывают в документации на материал, а требования к ней задаёт проект.
Чем отличается класс горючести от группы горючести?
Это одно и то же понятие в разговорной и нормативной форме. В стандарте и в 123-ФЗ используется термин «группа горючести», а «класс горючести» встречается в разговоре и в рекламе. Не путайте их с классом пожарной опасности строительных материалов от КМ0 до КМ5: этот класс объединяет несколько показателей, включая горючесть, воспламеняемость, распространение пламени, дымообразование и токсичность.
Что означает группа горючести Г1?
Класс горючести Г1 что это означает на практике? Это слабогорючие материалы. При испытании температура дымовых газов не превышает 135 °С, повреждение по длине не более 65 %, по массе не более 20 %, а самостоятельного горения после удаления пламени нет совсем. Это самая безопасная группа среди горючих материалов, но материал Г1 всё равно горючий: негорючими считаются только материалы группы НГ.
Что означает группа горючести Г4?
Это сильногорючие материалы. По стандарту температура дымовых газов у них превышает 450 °С, повреждение по длине больше 85 %, по массе больше 50 %, а самостоятельное горение длится дольше 300 секунд. Такие материалы поддерживают горение сильнее всего. В каталоге напыляемых систем ППУ Экотермикс марок группы Г4 нет.
В чём разница между Г1 и Г4?
Разница по всем четырём параметрам. Г1 сам не горит после удаления пламени, Г4 горит больше 300 секунд. У Г1 температура дымовых газов не выше 135 °С, у Г4 выше 450 °С. Г1 теряет не больше 20 % массы, Г4 больше 50 %. Поэтому для объектов с требованием Г1 материал Г3 или Г4 не подходит.
Что такое НГ?
Так обозначают негорючие материалы. По методу I у них прирост температуры в печи не более 50 °С, потеря массы образца не более 50 %, а устойчивое пламенное горение не дольше 10 секунд. Если хотя бы одно условие не выполнено, материал считается горючим и его испытывают по методу II, чтобы присвоить группу от Г1 до Г4.
Какая группа у пенополиуретана?
Пенополиуретан горючий материал, в группу НГ он не попадает. Группа зависит от рецептуры конкретной системы и может быть от Г1 до Г4. В линейке напыляемых систем Экотермикс есть марки групп Г1, Г2 и Г3. Перед выбором смотрите группу конкретной марки, а не «ППУ вообще».
Бывает ли ППУ класс горючести Г1?
Да, бывает. В каталоге Экотермикс к группе Г1 относятся системы Экотермикс 300 ПРО Г1 плотностью 34–45, 45–55 и 55–65 кг/м³ и системы ПРО ТЕРМО Г1 тех же плотностей, рассчитанные на работу до +150 °С. Систем Г1 с низкой плотностью и систем Г1 для напыления при минусе в каталоге нет.
Какая группа у зимних систем ППУ?
Зимние системы Экотермикс 300 (40) НОРТ, которые напыляют при температуре от −16 °С, выпускаются в группах Г2 и Г3. Системы с фреоновым вспенивателем Ф (от −5 °С) и ПРО Ф (от −10 °С) тоже есть в группах Г2 и Г3. Если зимой нужна Г1, это требование нужно обсудить с технологом заранее.
Как проводят испытание по стандарту?
Негорючесть проверяют методом I в печи. Горючие материалы испытывают методом II: 12 образцов длиной 1000 мм и шириной 190 мм, по четыре одновременно, 10 минут под пламенем горелки. Измеряют температуру дымовых газов, повреждение по длине и массе, время самостоятельного горения. Группу присваивают, только если выполнены все её параметры.
Действует ли стандарту?
Стандарт применяется для испытаний строительных материалов на горючесть и классификации их по группам. Статус стандарта и его применимость к конкретному объекту стоит проверять по актуальному перечню нормативных документов на дату проектирования. Группы горючести Г1, Г2, Г3 и Г4 и НГ в 123-ФЗ сохраняются.
На какие группы делятся горючие строительные материалы?
По 123-ФЗ горючие строительные материалы делятся на четыре группы: Г1 слабогорючие, Г2 умеренногорючие, Г3 нормальногорючие и Г4 сильногорючие. Группы Г1, Г2 и остальные определяют по результатам испытания методом II стандарта по четырём параметрам: температуре дымовых газов, степени повреждения по длине и массе и продолжительности самостоятельного горения.
Что важнее: горючесть или плотность ППУ?
Это разные характеристики для разных задач. Плотность влияет на прочность, теплопроводность и расход материала, а группа на пожарную безопасность. Сначала по проекту определяют требуемую группу горючести, затем внутри неё выбирают плотность. В каталоге Экотермикс группа Г1 доступна в плотностях от 34 до 65 кг/м³.
Можно ли заменить Г1 на Г2, если Г1 нет в наличии?
Нет, если проект требует Г1. Г2 допускает самостоятельное горение до 30 секунд и более высокую температуру дымовых газов, то есть это материал другой группы. Замена без согласования с проектировщиком приведёт к замечаниям на приёмке. Обратная замена, Г1 вместо Г2 или Г3, по горючести допустима, но её тоже согласовывают.
Почему у открытоячеистой пены группа Г2, а не Г1?
В каталоге Экотермикс открытоячеистые системы 600 (220) и 600 (234) плотностью 7–14 кг/м³ относятся к группе Г2. Группа зависит от рецептуры конкретной системы, а для этих марок производитель указывает именно Г2. Если объекту нужна Г1, подбирают систему из линейки ПРО Г1 или ПРО ТЕРМО Г1.
Где смотреть группу материала?
Группа указывается в документах на материал: технической документации, паспорте и документах, подтверждающих результаты испытаний. В каталоге Экотермикс группа также отражена в названии марки, например «Экотермикс 300 (40) ПРО Г1». Для приёмки объекта ориентируются на документы, а не на название, поэтому их запрашивают у производителя до закупки.
Защищает ли облицовка утеплитель Г3?
Облицовка влияет на пожарную опасность конструкции в целом, но не меняет группу самого утеплителя. Группа это свойство материала, полученное при испытании. Какую облицовку и группу утеплителя применять в конкретной конструкции, определяет проект с учётом требований пожарной безопасности.
Какие показатели пожарной опасности есть кроме горючести?
123-ФЗ называет пять показателей пожарной опасности строительных материалов: горючесть, воспламеняемость, распространение пламени по поверхности, дымообразующую способность и токсичность продуктов горения. По их совокупности материал относят к классу пожарной опасности от КМ0 до КМ5. Требование проекта может касаться как группы, так и класса КМ. Так же и горючесть ППУ утеплителя оценивают вместе с конструкцией.
Какой ППУ по горючести нужен для ангара?
Требование к утеплителю задаёт проект ангара, и оно зависит от назначения здания, конструкции и облицовки. Универсальной группы для всех ангаров нет. Если проект требует Г1, в каталоге Экотермикс подходят системы ПРО Г1 и ПРО ТЕРМО Г1. Если допускается Г2 или Г3, выбор шире, включая зимние системы НОРТ.
Г1 по ГОСТ 30244 значит негорючий?
Нет. Г1 означает слабогорючий материал. Он не горит самостоятельно после удаления пламени при стандартном испытании, но остаётся горючим. Негорючими по стандарту считаются только материалы, прошедшие метод I и получившие обозначение НГ. Пенополиуретан к НГ не относится.
Вывод
Группа показывает, как материал ведёт себя под пламенем по ГОСТ 30244-94. Негорючие материалы обозначают НГ, горючие делят на Г1, Г2, Г3 и Г4 по температуре дымовых газов, степени повреждения и времени самостоятельного горения. Пенополиуретан: горючий материал, но его группа зависит от конкретной марки: в линейке Экотермикс есть системы Г1, Г2 и Г3. Требование к группе задаёт проект, а подтверждают её документы на материал.
