Аудит напылённого ППУ на объекте
Содержание:
Проверить качество напылённого пенополиуретана одним взглядом или тепловизором нельзя. Рабочий аудит начинается с проекта и цели утепления, затем фиксирует расположение и условия наблюдений, измеряет фактическую толщину, при необходимости исследует срезы и образцы, отдельно проверяет плотность и сцепление. Каждый метод отвечает на свой вопрос; ни один не заменяет все остальные. Итогом должен быть протокол с картой участков, числовыми результатами, применёнными критериями и перечнем того, что осталось непроверенным.
Мы производим напыляемые системы Экотермикс: жёсткий закрытоячеистый ЭТМ 300 (30) ПРО Г3 и мягкий открытоячеистый ЭТМ 600 (220) Г2. У материалов различаются структура и технологические ориентиры. Поэтому перед обследованием нужно установить не только слово «ППУ», но и точную марку, конструкцию, заданную толщину, дату монтажа, тип основания и критерии конкретного договора. Эта статья описывает последовательность технической проверки готового слоя, а не универсальный юридический акт приёмки.
Содержание
- 1. Зачем нужен аудит и что известно о случае BPA
- 2. Что установить до первого измерения
- 3. Осмотр и тепловизионная съёмка
- 4. Как измеряют толщину ППУ
- 5. Что даёт срез или керн
- 6. Как определяют плотность образца
- 7. Когда проверяют адгезию
- 8. Протокол и решение о ремонте
- 9. Вопросы и ответы
Зачем нужен аудит и что известно о случае BPA
Building Performance Association представляет видео об обследовании дома в Атланте, где напыляемая изоляция не выполняла задуманной функции. Описание ролика полезно как постановка задачи, но на самой странице нет полного проекта дома, карты измерений и результатов испытаний. По этой причине невозможно честно написать, что «именно плотность» или «именно адгезия» объяснила проблему американского дома. Российский объект приходится исследовать самостоятельно, с привязкой к его конструкции и материалу.
Условие успешной работы утеплителя называют конкретно: проектная толщина, непрерывность слоя в примыканиях или сцепление с основанием. Качество компонента, нанесения и всей ограждающей конструкции — разные уровни оценки. Лабораторная проба не доказывает отсутствие пустот у балки, а термограмма не устанавливает рецептуру пены.
Сначала формулируют проверяемый вопрос: «достигнут ли заданный слой на всей принятой площади?», «почему холодна эта зона?», «есть ли отслоение?» или «соответствует ли полученная пена ожидаемому поведению конкретной марки?». Под вопрос выбирают метод и точку отбора. Иначе обследование превращается в случайный набор красивых фотографий и чисел без критерия.
Что установить до первого измерения
Запрашивают проект или рабочую схему, договорную спецификацию, сведения о фактически использованной марке и партии, журнал нанесения, условия основания и воздуха, результаты технологической пробы, акты скрытых работ и фото до закрытия облицовкой. Отсутствие части документов не делает слой автоматически плохим, но уменьшает доказательность приёмки и может потребовать дополнительных натурных проверок. Для ЭТМ 300 и ЭТМ 600 следует открывать документы именно своей марки; подмена одной системы другой создаёт ложный критерий.
Карту объекта делят на понятные зоны: тип основания, дата или смена нанесения, плоскость стены или ската, проёмы, проходки, стыки материалов, участки с разным нагревом и видимыми дефектами. На каждом участке фиксируют место, площадь, доступность, ориентацию, режим помещения и предполагаемый проектный слой. Выборка только на самом доступном ровном фрагменте не представляет сложные узлы. Полезно сочетать заранее намеченные контрольные точки с целевыми точками по выявленным аномалиям, не выдавая вторые за случайную статистическую выборку.
При осмотре отмечают трещины, щели у стоек и примыканий, отслоения, пузыри, хрупкие или липкие зоны, неоднородный цвет и состояние наружной защиты, если слой эксплуатируется снаружи. Но визуальный признак остаётся признаком, а не окончательной причиной. Например, тёмная зона может быть теневым эффектом снимка, загрязнением или локальной особенностью поверхности; вскрытие и сопоставление с соседними участками нужны, когда от этого зависит вывод. В рекомендациях Spray Polyurethane Foam Alliance отдельно отмечено, что неровный профиль самой напыляемой поверхности не равен браку.
Тепловизионный осмотр помогает выбрать место для проверки, но не определяет свойства ППУ по изображению экрана.
Осмотр и тепловизионная съёмка

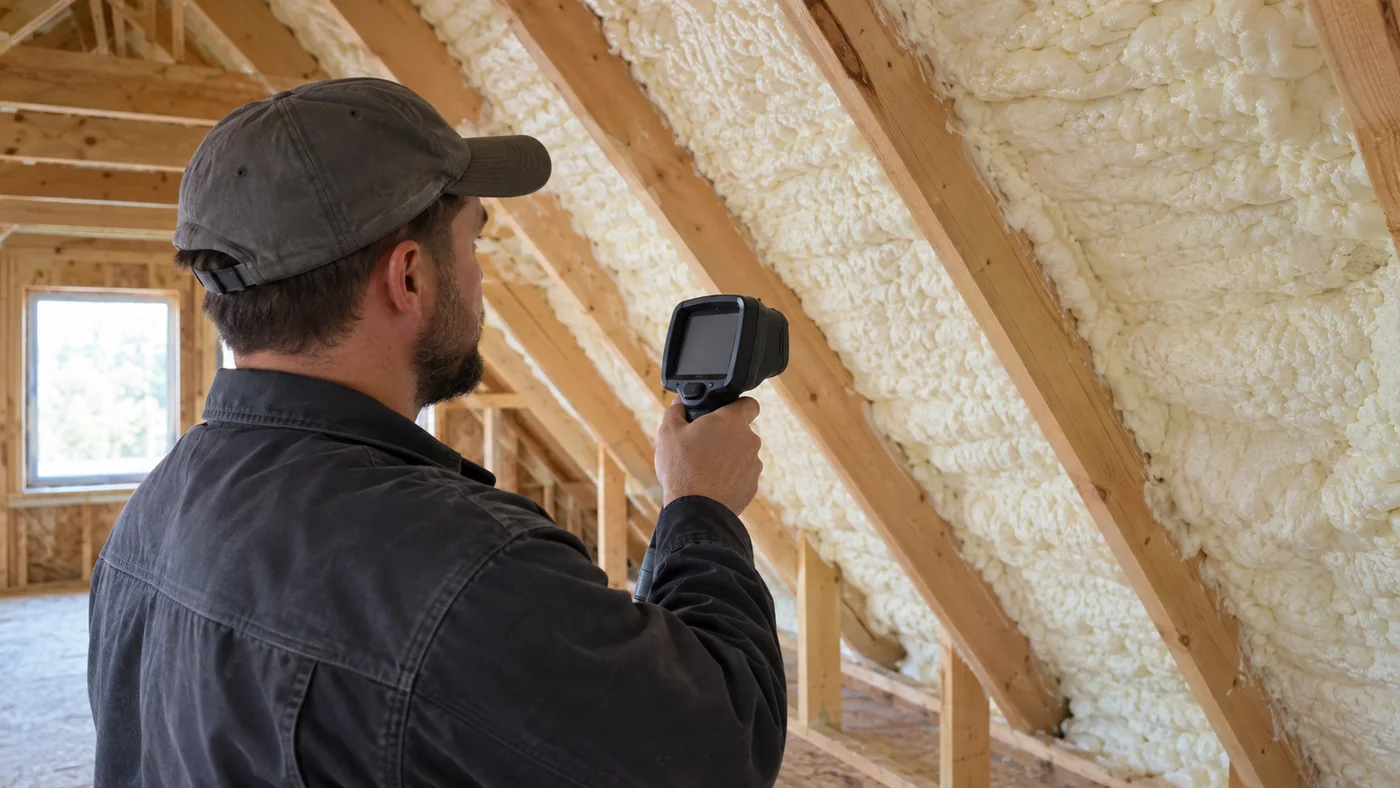

Тепловизор регистрирует распределение температуры поверхности. При подходящих условиях температурный контраст может подсказать, где искать недостаточную изоляцию, воздушную утечку, мостик холода или влажную зону. Но одинаковая картинка может иметь несколько причин. Тепловизор не «видит плотность ППУ», не измеряет толщину закрытого слоя, не различает химические компоненты и не превращает пиксели в протокол адгезии.
Для интерпретации записывают температуру и влажность воздуха внутри и снаружи, режим отопления, состояние вентиляции, время съёмки, предшествующее солнце и осадки, свойства видимой поверхности и положение прибора. Отражающая отделка или нагретый солнцем фасад легко создают ложную аномалию. Термограмму сохраняют вместе с обычной фотографией того же места и описанием условий; без привязки к геометрии она мало пригодна для повторной проверки. При необходимости утечки воздуха проверяют отдельным согласованным методом, а не объявляют их доказанными только по цвету на экране.
Порядок полезен такой: общий обзор; карта подозрительных зон; проверка доступных сопряжений и полостей; контрольные измерения толщины там, где это допускает конструкция; локальный образец при сохраняющемся вопросе. Когда на внутренней поверхности уже стоит отделка, план обследования должен учитывать риск её повреждения и необходимость согласования вскрытий. Не следует проводить деструктивную пробу в ответственной гидроизоляции или паровом контуре без плана восстановления.
Как измеряют толщину ППУ
Толщина — прямой геометрический параметр, но у напылённой пены она не одинакова в вершине и впадине поверхности. Сначала устанавливают проектное значение и место, где оно нормируется: по всей площади, в минимальной точке, в среднем по оговорённой сетке или как иной договорный показатель. Затем записывают метод, прибор, координату точки, ориентацию и фактическое значение в миллиметрах. Без заранее выбранного правила нельзя честно объявить «среднее 80 мм» соответствием проекту, если часть узлов имеет 40 мм.
На открытом участке толщину обычно оценивают калиброванным щупом с мерой глубины или на срезе. Зондирование выполняют аккуратно, чтобы не принять подложку, воздушный зазор или соседний слой за границу ППУ. При волнистой поверхности измеряют как высокие, так и низкие точки, документируя профиль. Рекомендации SPFA описывают этот принцип и необходимость заранее договориться о частоте проверок. Их примерная американская сетка не является готовой российской нормой и не заменяет выборку по проекту конкретного объекта.
Результат оформляют не фразой «толщина нормальная», а таблицей: зона, проект, фактическое значение, метод и замечание. Если тип слоя установлен неверно, измерение толщины само по себе не решит вопрос: одинаковые 80 мм открыто- и закрытоячеистой пены нельзя считать взаимозаменяемыми без теплотехнического и влажностного расчёта. И наоборот, толстый участок рядом с непрокрытым примыканием не создаёт непрерывный контур.
Что даёт срез или керн

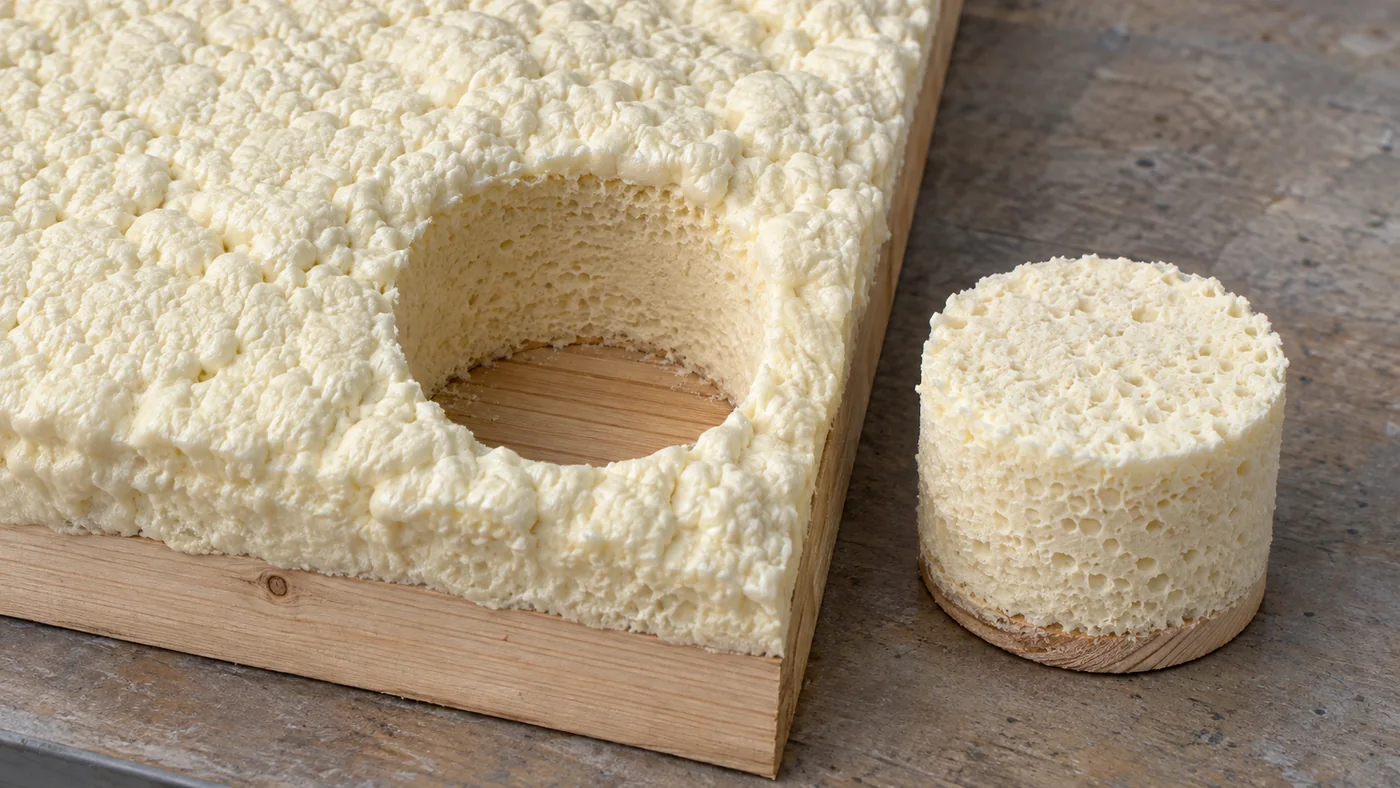

Керн или аккуратный срез показывает полный профиль от основания до наружной корки. На нём можно увидеть число проходов, неравномерность толщины, крупные пустоты, межслойный контакт, локальное потемнение в толще, характер ячеистой структуры и состояние границы с основанием. Если цель — поиск скрытого дефекта, место берут там, где оно отвечает на вопрос, а для оценки площади добавляют контрольные участки без видимого повреждения. Самый плохой фрагмент не должен автоматически описывать весь дом, но и одна удачная проба не очищает от вопросов все стыки.
Размер, инструмент и число образцов выбирают до резки вместе со специалистом и лабораторией, если нужны лабораторные испытания. В рекомендациях SPFA подчёркнуто, что грубый зубчатый инструмент может разорвать поверхность образца и скрыть картину ячеек. Каждому образцу присваивают номер в протоколе, фиксируют место и ориентацию на план-схеме, фотографируют сам образец и место отбора, упаковывают с сохранением идентификации. Упаковка и хранение должны соответствовать дальнейшему испытанию; без цепочки идентификации вывод теряет вес.
Отверстия после керна восстанавливают так, чтобы вернуть требуемые функции слоя и смежных барьеров. Особенно это важно для кровель, наружных ограждений и мест, где ППУ был частью воздушного контура. «Взять керн и оставить дырку» — не законченная диагностика. Работы проводят с согласия владельца и с безопасным доступом, а при споре сторон желательно согласовать процедуру отбора до вскрытия, сохранив независимость описания результатов.
Срез позволяет оценить профиль слоя и выбрать образец для проверки, но по одной пробе нельзя описать всю площадь.
Как определяют плотность образца
Плотность рассчитывают как отношение массы к объёму: ρ = m / V, где ρ — плотность образца в кг/м³, m — его масса в килограммах, V — геометрический объём в кубических метрах. Этот расчёт прост по форме, но результат зависит от чистоты пробы, её геометрии, точности весов и метода определения объёма. Нельзя включать в массу дерево, клей, облицовку или рыхлые частицы, а в объём — несуществующую прямоугольную оболочку вокруг сильно неровного образца.
Учебный пример: аккуратно подготовленный куб 50 × 50 × 50 мм имеет объём 0,05 × 0,05 × 0,05 = 0,000125 м³. Если его масса 0,004 кг, расчёт даст 0,004 / 0,000125 = 32 кг/м³. Это иллюстрация арифметики, не результат испытания Экотермикс и не приёмочный предел. Для реального заключения нужны фактические измерения, повторяемость, точная марка и заранее согласованный критерий. У открытоячеистой пены нельзя применять метод вытеснения воды, предлагаемый в руководстве SPFA только для закрытой ячейки: вода проникнет в поры и исказит результат.
В технологической пробе нашей закрытоячеистой ЭТМ 300 (30) ПРО Г3 ориентир кажущейся плотности при свободном вспенивании составляет 25–35 кг/м³. Для открытоячеистой ЭТМ 600 (220) Г2 в нашем регламенте технологической пробы указан диапазон 7–14 кг/м³. Эти числа получены для свободного вспенивания при определённых условиях. Плотность в установленном слое зависит от температуры, основания, толщины прохода и режима переработки; нельзя просто приложить диапазон свободной пробы к керну из конструкции и объявить весь объект годным или негодным. Проектный и договорный критерий для установленного слоя устанавливают отдельно по применимому документу и согласованной методике испытаний.
Даже корректная плотность керна не доказывает теплопроводность всей конструкции или отсутствие скрытой протечки. При большом разбросе между зонами уточняют план отбора и историю нанесения, а не усредняют всё одним числом.
Когда проверяют адгезию
Адгезия отвечает на вопрос, насколько устойчив контакт ППУ с конкретным основанием или между проходами. Её проверка уместна при отслоении, пузырях, сомнительной подготовке основания и в тех системах, где сцепление влияет на работу узла. Для количественной оценки используют согласованный метод отрывного испытания и подходящий прибор. В протоколе фиксируют не только величину усилия или напряжения, но и характер разрушения: по границе «ППУ — основание», внутри пены, между проходами или в слабом основании. Одинаковое число при разных плоскостях разрушения не означает одинаковую проблему.
Испытание отрывом может повредить отделку, покрытие и сам слой. Подготовку площадки, геометрию оснастки, скорость и способ приложения нагрузки, состояние основания и критерий оценки задают до испытания. Руководство SPFA называет полевые испытания адгезии одним из возможных количественных методов и напоминает следовать инструкции оборудования. Это не разрешение произвольно тянуть кусок пены рукой и называть усилие в ньютонах «сцеплением». Полевой результат следует сопоставлять с лабораторным или проектным критерием только при сопоставимых условиях.
Визуально плотный контакт не исключает локальную пустоту за слоем. Но и небольшая изолированная отслойка не даёт оснований для вывода о непригодности всей площади без определения размеров и функционального влияния. Поэтому карта распространения важна не меньше единичного испытания. После теста место отрыва восстанавливают и проверяют, что восстановлен требуемый тепловой, воздушный и защитный контур.
Результаты разных методов собирают в один протокол с привязкой к месту, материалу и условиям испытания.
Протокол и решение о ремонте
В результате обследования должны остаться не только изображения, но и понятный другому специалисту документ. Укажите заказчика и объект, дату, состав конструкции, точную марку и партию материала, назначение слоя, доступные проектные критерии, согласованный объём проверок, приборы и их состояние, погодные и внутренние условия, схему зон. Для каждой точки сохраните координату, фото до и после, метод, значение с единицей измерения, состояние образца и наблюдения. В таблице выводов разделите «подтверждено», «не подтверждено из-за отсутствия критерия» и «требует дополнительной проверки».
Условный пример формулировки: «В трёх доступных точках зоны Б фактическая толщина измерена от 62 до 79 мм; проект задаёт 80 мм, но в предоставленных документах не указано правило оценки минимума и допуск. В двух точках у стойки видна щель. Требуется согласовать критерий толщины, проверить протяжённость щели и метод ремонта». Такой вывод полезнее, чем «ППУ некачественный»: он отделяет измеренное от ещё не установленного. Если проект прямо задаёт минимум по каждой точке, вывод может быть определённее; если проект вообще отсутствует, сначала приходится восстановить требуемую функцию узла.
Ремонт планируют по механизму отклонения. Локальный недобор толщины при сухом, прочном, совместимом основании может допускать дополнительное напыление по согласованной технологии. Широкая отслойка, мокрое основание, повреждённая древесина или ошибочный состав кровельного пирога требуют другой последовательности: устранения причины, проверки основания и лишь затем восстановления теплоизоляции. Новый слой поверх старой проблемы не создаёт доказательства исправности. После работ повторяют релевантные проверки, а не только фотографируют ровную поверхность.
Если спор затрагивает обязанности подрядчика, заказчика и изготовителя материала, технический протокол должен честно разделять происхождение проблемы: свойства исходной системы, условия переработки, качество нанесения, проект узла и последующую эксплуатацию. Мы как производитель можем помочь идентифицировать марку и объяснить технологические условия, но не подменяем независимое обследование заявлениями о любой конкретной площадке без её данных.
Вопросы и ответы
Можно ли принять ППУ по фотографии ровной поверхности?
Нет. Фото показывает лишь доступную наружную сторону и качество видимой отделки слоя. Оно не измеряет толщину во впадинах, не показывает контакт с основанием и не сообщает условия нанесения. Нужны критерий проекта, карта зон и соответствующие измерения.
Покажет ли тепловизор некачественный ППУ?
Тепловизор может обнаружить температурную аномалию при подходящих условиях, но не определяет её причину сам по себе. Холодный участок бывает связан с мостиком холода, воздушной утечкой, влажностью или недостаточной толщиной. Причину проверяют дополнительными методами.
Как проверить толщину напыления ППУ?
Открытый слой измеряют согласованным щупом, глубиномером или на аккуратном срезе, обязательно указывая место и рельеф поверхности. Результаты сверяют с проектным правилом, а не с усреднённым ощущением «слой толстый».
Почему нельзя мерить только на вершинах пены?
Напылённая поверхность волнистая. Измерение только на вершинах завышает представление о покрытии и может пропустить тонкие участки. В протоколе нужны измерения разных характерных точек, включая впадины и узлы.
Что такое керн ППУ?
Это аккуратно извлечённый образец, показывающий профиль от наружной поверхности до основания. Керн помогает увидеть проходы, внутренние пустоты и контакт слоёв. После отбора отверстие восстанавливают, а образец привязывают к точке на карте.
Достаточно ли одного керна на весь дом?
Обычно нет, если задача — судить обо всех разнотипных плоскостях и сменах нанесения. План отбора зависит от площади, назначения, неоднородности и выявленных дефектов. Один образец подтверждает наблюдение в своём месте, не во всех скрытых узлах.
Как считают плотность образца ППУ?
Массу чистого подготовленного образца делят на его геометрический объём: ρ = m / V. Записывают единицы, метод определения объёма, размеры, массу и точность оборудования. Для неровного образца геометрическое упрощение может исказить итог.
Можно ли плотность открытоячеистой пены измерять вытеснением воды?
Метод вытеснения воды из руководства SPFA предназначен для закрытоячеистой пены. Открытые поры впитывают воду, поэтому такой способ для открытой ячейки не годится. Выбирают метод, соответствующий типу образца и цели испытания.
Означает ли 25–35 кг/м³ автоматическую норму для ЭТМ 300 на стене?
Нет. Это ориентир технологической пробы при свободном вспенивании нашей ЭТМ 300 (30) ПРО Г3. Проба в конструкции формируется при других граничных условиях. Критерий приёмки установленного слоя должен быть задан отдельно.
Означает ли 7–14 кг/м³ автоматическую норму для ЭТМ 600 в мансарде?
Нет. Это диапазон технологической пробы свободного вспенивания открытоячеистой ЭТМ 600 (220) Г2. Полевой образец сравнивают только с подходящим критерием для этой марки, метода испытания и конструкции.
Что показывает структура ячеек на срезе?
Она помогает выявить крупные пустоты, неоднородность и аномальные зоны, которые не видны сверху. Но визуальная структура без эталона конкретного продукта и других измерений не даёт химический состав и не определяет автоматически теплопроводность.
Можно ли по цвету доказать нарушение соотношения компонентов?
Нет. Цвет и ощущение на ощупь могут подсказать направление проверки, но зависят от марки, освещения, поверхности и условий. Для серьёзного вывода собирают данные об оборудовании, партии, ходе напыления и, при необходимости, результаты испытаний.
Что означает отслоение ППУ от основания?
Это разрыв контакта между пеной и подложкой в конкретном месте. Причины могут включать влажность, пыль, несовместимую поверхность или ошибки режима нанесения. Размер, распространённость и механизм подтверждают обследованием, а не одной фотографией пузыря.
Как проверяют адгезию ППУ?
При необходимости проводят согласованное отрывное испытание прибором и записывают плоскость разрушения. Условия подготовки площадки и критерий определяют заранее. Ручной отрыв без измерения не даёт количественного значения адгезии.
Адгезия и прочность самой пены — одно и то же?
Нет. Образец может разрушиться внутри пены, по межслойному контакту или по границе с основанием. Именно место разрушения позволяет отличать эти случаи. Одно число без описания плоскости разрушения легко истолковать неправильно.
Нужно ли брать пробы там, где уже виден дефект?
Для диагностики — часто да, чтобы понять механизм. Но для оценки всей площади целевые точки дополняют заранее намеченными контрольными местами. Иначе худший или лучший участок станет ложным представителем объекта.
Можно ли вскрывать кровельную систему без плана восстановления?
Нет. Отбор может нарушить теплоизоляцию, воздушный контур, парорегулирующий или гидрозащитный слой. До вскрытия согласуют доступ, безопасность, способ восстановления и последующую проверку герметичности узла.
Чего не может доказать термограмма?
Она не даёт плотность, толщину, адгезию, марку или состав напылённого ППУ. Даже температурную аномалию нужно интерпретировать с учётом солнца, отражения, режима помещения и конструкции. Термограмма — навигация для проверки, а не полный акт приёмки.
Что делать, если нет проекта и журнала напыления?
Зафиксировать пробел в документации, восстановить фактическую конструкцию и назначение слоя, согласовать план натурных измерений. Отсутствие документов не доказывает дефект, но не позволяет подтвердить соответствие неизвестному критерию.
Что должно быть в итоговом протоколе ППУ-аудита?
Объект и конструкция, точная марка, цель проверки, критерии, карта зон, условия съёмки, приборы, результаты с единицами, образцы и их идентификация, фото, ограничения и вывод по каждому вопросу. Итог должен позволять повторить измерение и понять, на чём основано решение.
Вывод
ППУ-аудит работает как цепочка доказательств: проектная функция → карта объекта → неразрушающий осмотр → точечные измерения → обоснованный отбор образцов → интерпретация по критерию → восстановление мест испытаний. Тепловизор показывает, где искать; срез и щуп уточняют слой; масса и объём дают плотность образца; отрывное испытание отвечает на вопрос о контакте. Мы выпускаем материалы ЭТМ 300 и ЭТМ 600 для разных теплоизоляционных задач, но судьбу готовой конструкции определяют не только компоненты, а также проект, монтаж и подтверждённое качество на объекте.
