Производство SIP-панелей: технология и контроль

Стабильная SIP-панель получается не из трёх «хороших материалов» по отдельности, а из согласованной системы: две облицовки, сердечник, клей, подготовка поверхностей, время сборки, прессование и выдержка. Если один параметр выпадает, дефект может проявиться сразу как непроклей или позже — как коробление, расслоение и потеря несущей способности.

Основная задача технолога — не просто склеить ОСП и утеплитель, а создать воспроизводимый процесс. Каждая смена должна выпускать панели с одинаковой геометрией и подтверждённой прочностью клеевых границ. Для этого до серийного запуска фиксируют материалы, климат цеха, расход, временную карту, режим пресса и методы контроля.

Что считать SIP-панелью в производственном регламенте

SIP — структурно-изоляционная панель, в которой теплоизоляционный сердечник работает совместно с двумя жёсткими облицовками. В распространённой конструкции между листами ОСП расположен пенополистирол EPS. В других системах применяют XPS, готовые PUR/PIR-плиты либо вспениваемый в форме полиуретановый сердечник.

Важно отделять SIP с деревянными облицовками от металлической трёхслойной сэндвич-панели. У изделий разное назначение, расчётная работа, стандарты, кромки и производственное оборудование. Нельзя переносить на SIP режимы, подтверждённые только для «минвата + металл».

Международный стандарт ANSI/APA PRS 610.1 рассматривает SIP как performance-rated изделие и требует подтверждать не только компоненты, но и прочность клеевых границ, несущую работу и систему заводского контроля. Для российского проекта применимый нормативный набор определяют проектировщик, орган оценки соответствия и техническая документация производителя. Зарубежный стандарт полезен как пример логики контроля, но не заменяет обязательные требования конкретного рынка.

Выбор облицовки: почему одинаковое название ОСП не гарантирует одинаковый результат

ОСП разных производителей и партий может отличаться поверхностной шероховатостью, восковыми добавками, плотностью наружного слоя, влажностью и геометрией. Эти различия влияют на смачивание клеем и плоскостность готовой панели.

До утверждения облицовки фиксируют:

• изготовителя, марку, толщину и стандарт поставки;
• направление главной оси прочности;
• допуски по длине, ширине, толщине и диагоналям;
• допустимую влажность по регламенту изделия;
• состояние поверхности без пыли, масла, инея и конденсата;
• правила хранения и акклиматизации в цехе;
• результаты контрольной склейки с выбранным сердечником.

Листы из холодного склада нельзя сразу пускать в тёплый влажный цех: на поверхности может появиться конденсат. Панель, собранная из облицовок с неодинаковой влажностью или температурой, получает внутренний дисбаланс и склонность к выгибанию.

Защитная плёнка, маркировочная краска и гладкая технологическая сторона могут изменить адгезию. Склеиваемую сторону утверждают один раз в карте материала и не меняют по удобству оператора.

Выбор сердечника

EPS: распространённый вариант для периодической склейки

Пенополистирольная плита должна иметь стабильную толщину, плоскостность и достаточную зрелость после изготовления. Усадка сердечника после склейки создаёт напряжения, поэтому срок стабилизации и условия хранения задаёт поставщик материала и внутренний регламент.

Контролируют:

• точную марку и плотность по документам партии;
• геометрию, разнотолщинность и повреждения кромок;
• отсутствие пыли и следов горячей резки;
• температуру и состояние поверхности;
• совместимость с клеем и очистителями;
• фактическое разрушение контрольного образца.

Растворители нельзя применять без подтверждения совместимости: некоторые составы повреждают EPS. Повышение давления пресса не исправляет волнистую или разнотолщинную плиту — оно лишь деформирует слабые зоны.

XPS

Экструдированный пенополистирол обычно имеет более закрытую и гладкую поверхность. Для него особенно важна проверка смачивания и, если это предусмотрено технологией материала, подготовка поверхности. Нельзя автоматически использовать режим EPS только потому, что оба сердечника относятся к пенополистиролам.

Готовые PUR/PIR-плиты

У готовой плиты могут быть покровные слои из бумаги, фольги или стеклохолста либо технологическая поверхность после резки. Клей подбирают к фактическому покровному слою. Название «PIR» не является достаточной спецификацией адгезии.

Вспенивание сердечника между облицовками

Если полиуретановая система вспенивается непосредственно между ОСП, она одновременно формирует сердечник и контакт с облицовками. Это отдельный процесс с контролем дозирования, температуры формы, плотности, подъёма, давления реакции и выдержки. Его нельзя считать обычной склейкой готовой плиты и переносить туда расход клея для ламинирования.

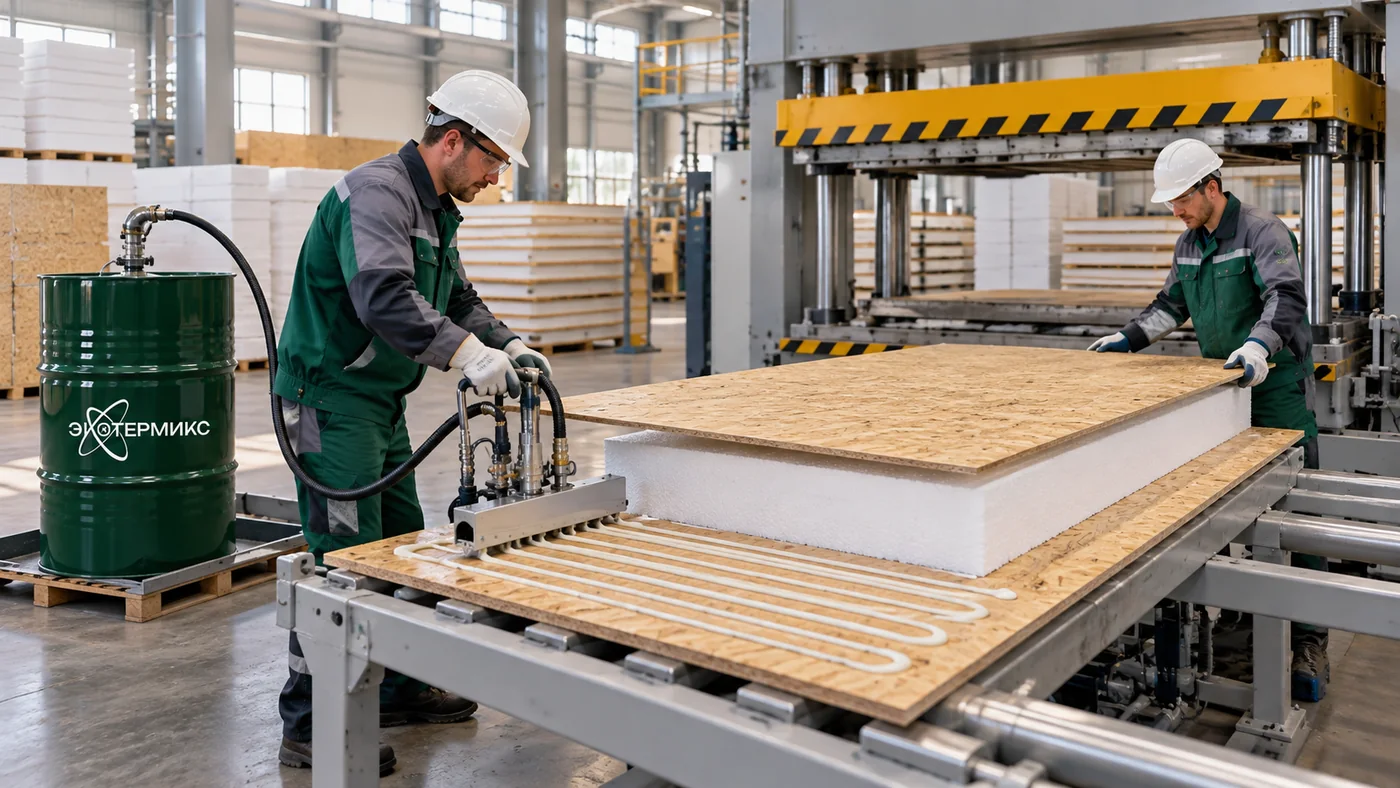

Рисунок 1. Периодическая сборка SIP-панели: подготовленные листы ОСП, стабильный сердечник, равномерное нанесение и полный контакт в прессе.

Как выбрать клей для SIP-панелей

Клей оценивают одновременно по четырём группам параметров:

1. 1. совместимость с конкретной ОСП и конкретным сердечником;
2. 2. способность наноситься имеющимся оборудованием;
3. 3. рабочие времена при реальной температуре и влажности;
4. 4. подтверждённая прочность и долговечность готовой панели.

Для периодического производства Ecotermix выпускает однокомпонентный полиуретановый клей «ЭТМ СИП». В технической инструкции продукт указан для приклеивания теплоизоляционных и облицовочных материалов, включая пенополистирол, пенополиуретан и ОСП, на линиях с периодическим прессованием.

Клей отверждается за счёт атмосферной влаги либо технологически предусмотренного распыления воды. Есть временные модификации от 5 до 60 минут, поэтому состав выбирают по фактическому циклу: от начала нанесения до полного прижима последнего участка.

Более подробное сравнение числа компонентов, формул расхода и непрерывных линий дано в руководстве «Клей для сэндвич-панелей: 1К или 2К». В производстве SIP главным критерием остаётся не число компонентов, а испытанная система «облицовка — клей — сердечник».

Подготовка клея и материалов

Перед сменой сверяют номер партии и срок применения клея, условия хранения, температуру тары и однородность продукта по инструкции. Холодный вязкий материал нельзя «исправлять» произвольным растворителем или перегревом. Бочку заранее выдерживают в допустимом диапазоне и перемешивают только тогда, когда это предписано техническим листом.

ОСП и сердечник очищают способом, который не разрушает поверхность и не оставляет разделяющей плёнки. Пыль удаляют промышленным пылеудалением. Влажную поверхность не маскируют увеличенным расходом клея.

Для влагоотверждаемого 1К-состава технологическое увлажнение выполняют только по инструкции. Вода должна распределяться воспроизводимо. Локальные лужи, крупные капли и ручное «на глаз» меняют реакцию и структуру шва.

Расход: как считать и как подтверждать

В технической инструкции «ЭТМ СИП» приведён диапазон 120–220 г/м² в зависимости от поверхности и способа нанесения. Это диапазон конкретного продукта, а не универсальная норма для любого ПУ-клея или любой панели.

Потребность на партию рассчитывают:

M = S × q × n × k / 1000, где:

• M — масса клея, кг;
• S — площадь одной облицовки или суммарная площадь панелей, м²;
• q — утверждённый расход на одну клеевую границу, г/м²;
• n — число границ, обычно две;
• k — коэффициент учтённых технологических потерь.

Для панели размером 2,5 × 1,25 м площадь одной стороны равна 3,125 м². При двух границах площадь нанесения составляет 6,25 м². Если пробной выработкой для конкретной связки утверждено q = 180 г/м², базовая масса без потерь равна:

M = 3,125 × 180 × 2 / 1000 = 1,125 кг.

Значение 180 г/м² в примере не является назначением. На линии используют утверждённое значение из технической карты. Фактический расход проверяют взвешиванием тары или дозы на контрольной площади, а не положением рукоятки насоса.

Нанесение: равномерность важнее средней цифры

Средний расход может быть правильным, а панель — дефектной, если клей распределён полосами с сухими промежутками или не доходит до кромок. Поэтому контролируют не только общую массу, но и карту нанесения.

Для ручного и механизированного процесса задают:

• ширину прохода и перекрытие;
• маршрут от одной кромки к другой;
• расстояние аппликатора до поверхности;
• скорость движения;
• допуск на сухую кромку;
• время от первой до последней полосы;
• критерии остановки при пропуске.

Полезен контрольный лист или плёнка, на которой видна реальная равномерность факела. После переналадки, замены форсунки или изменения температуры такую проверку повторяют.

Временная карта процесса

Рабочее время клея превращают в последовательность измеряемых интервалов:

Интервал	От какой точки считать	Что может пойти не так
Нанесение	начало подачи — последняя полоса	начало панели реагирует раньше конца
Увлажнение	распыление воды — сборка	неодинаковая активация по площади
Открытая выдержка	окончание нанесения — контакт	поверхность подсыхает или реакция начинается преждевременно
Сборка	укладка сердечника — закрытие второй облицовкой	смещение, загрязнение, потеря времени
Загрузка пресса	закрытие панели — полное давление	край уже реагирует без контакта
Прессование	достижение режима — снятие нагрузки	слишком ранняя распрессовка
Послепрессовая выдержка	выход из пресса — обработка	торцовка нарушает не набравший прочность шов

Выбирают не по среднему, а по худшему штатному циклу. Если быстрая бригада собирает панель за 8 минут, а при смене формата процесс занимает 14, модификация должна иметь безопасный запас относительно 14 минут с учётом определения рабочего времени в инструкции.

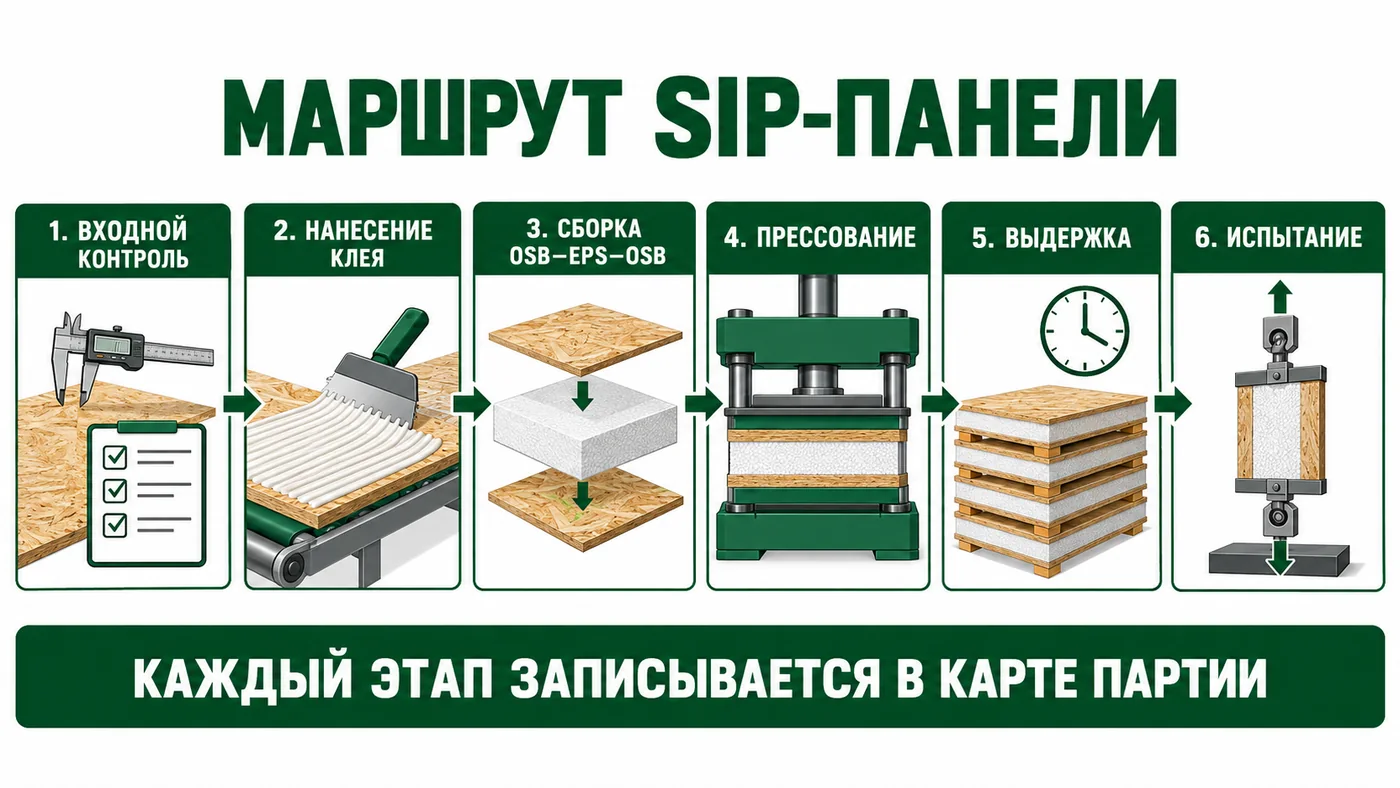

Рисунок 2. Производственный маршрут SIP-панели: входной контроль, нанесение, сборка, пресс, выдержка и испытание.

Прессование: как получить контакт и не повредить сердечник

Пресс не должен «создавать прочность» максимальным давлением. Его задача — сомкнуть поверхности, компенсировать допустимые неровности и удерживать контакт, пока клеевой шов формируется.

Перед серией проверяют:

• плоскостность стола и верхней плиты;
• чистоту рабочих поверхностей;
• параллельность и одинаковую высоту пакета;
• распределение нагрузки по углам и центру;
• соответствие давления прочности сердечника;
• фактическое время достижения полного режима;
• стабильность таймера и момент распрессовки.

Слишком малый прижим оставляет воздушные зоны и не соединяет волнистые поверхности. Чрезмерный прижим может вдавить ОСП в сердечник, уменьшить толщину, выдавить клей или создать остаточную деформацию. Универсального давления нет: его подтверждают на конкретной конструкции и оснастке.

Если в пресс укладывают пакет из нескольких панелей, важны одинаковая толщина заготовок и жёсткие разделительные листы. Одна более толстая панель принимает основную нагрузку, а соседние получают недостаточный контакт.

Выдержка после пресса

Выход из пресса не означает полное отверждение. Согласно технической инструкции «ЭТМ СИП», полное отверждение при 20–25 °C происходит примерно через 24 часа; после выемки панели рекомендуется выдерживать 16–20 часов до торцовки, проверки изгибом и других операций. Точные условия сверяют с поставленной модификацией и актуальной инструкцией.

Панели укладывают на ровную опору, не создавая точечных нагрузок и перекоса. Время выдержки маркируют на партии. Заготовку, случайно отправленную на обработку раньше срока, не возвращают в общую партию без отдельного решения контроля качества.

Почему возникает непроклей

Непроклей — локальная зона, где облицовка и сердечник не образовали расчётную клеевую связь. Возможные причины:

• пропуск или неравномерное нанесение;
• недостаточный расход на рельефной поверхности;
• пыль, масло, конденсат или несовместимый покровный слой;
• выход за открытое время;
• недостаточный или неравномерный контакт в прессе;
• кривизна ОСП или разнотолщинность сердечника;
• неверное увлажнение 1К-клея;
• слишком ранняя распрессовка или обработка.

Средняя масса клея не исключает непроклей. Диагностика должна сопоставлять карту дефекта с маршрутом аппликатора, зонами давления и временем сборки.

Почему панель коробится

Коробление появляется из-за несимметрии. Причиной может быть разная влажность или температура облицовок, неодинаковое нанесение на две стороны, неравномерная толщина сердечника, перекос пресса, неправильное складирование или одностороннее нагревание.

Алгоритм проверки:

1. 1. измерить плоскостность обеих ОСП и сердечника до сборки;
2. 2. сравнить влажность и температуру верхней и нижней облицовки;
3. 3. проверить массу клея отдельно по каждой границе;
4. 4. оценить параллельность пресса;
5. 5. проследить ориентацию листов и порядок укладки;
6. 6. проверить опоры и высоту штабеля после пресса.

Попытка выправить панель повышенным давлением без поиска причины может скрыть дефект до распрессовки, после чего панель снова выгнется.

Почему начинается расслоение

Расслоение — развитие разрушения по границе, по клею или по сердечнику. Характер поверхности после отрыва даёт важную подсказку:

Картина разрушения	Возможная причина	Что проверить
Чистая ОСП без следов клея	загрязнение, плохое смачивание, истёкшее открытое время	поверхность, маршрут, температуру, время
Клей остался на ОСП, сердечник чистый	несовместимость или загрязнение сердечника	марку, пыль, состояние поверхности
Разрушение внутри EPS	связь может быть прочнее сердечника, но нужна количественная оценка	плотность и прочность EPS, метод испытания
Мягкий или липкий шов	неполная реакция, неправильное увлажнение или условия	партию, микроклимат, дозу воды, выдержку
Дефект только по краю	сухая кромка или недожим	карту нанесения и распределение нагрузки

По одному виду нельзя окончательно установить причину. Нужны образцы, запись параметров смены и повторная контролируемая склейка.

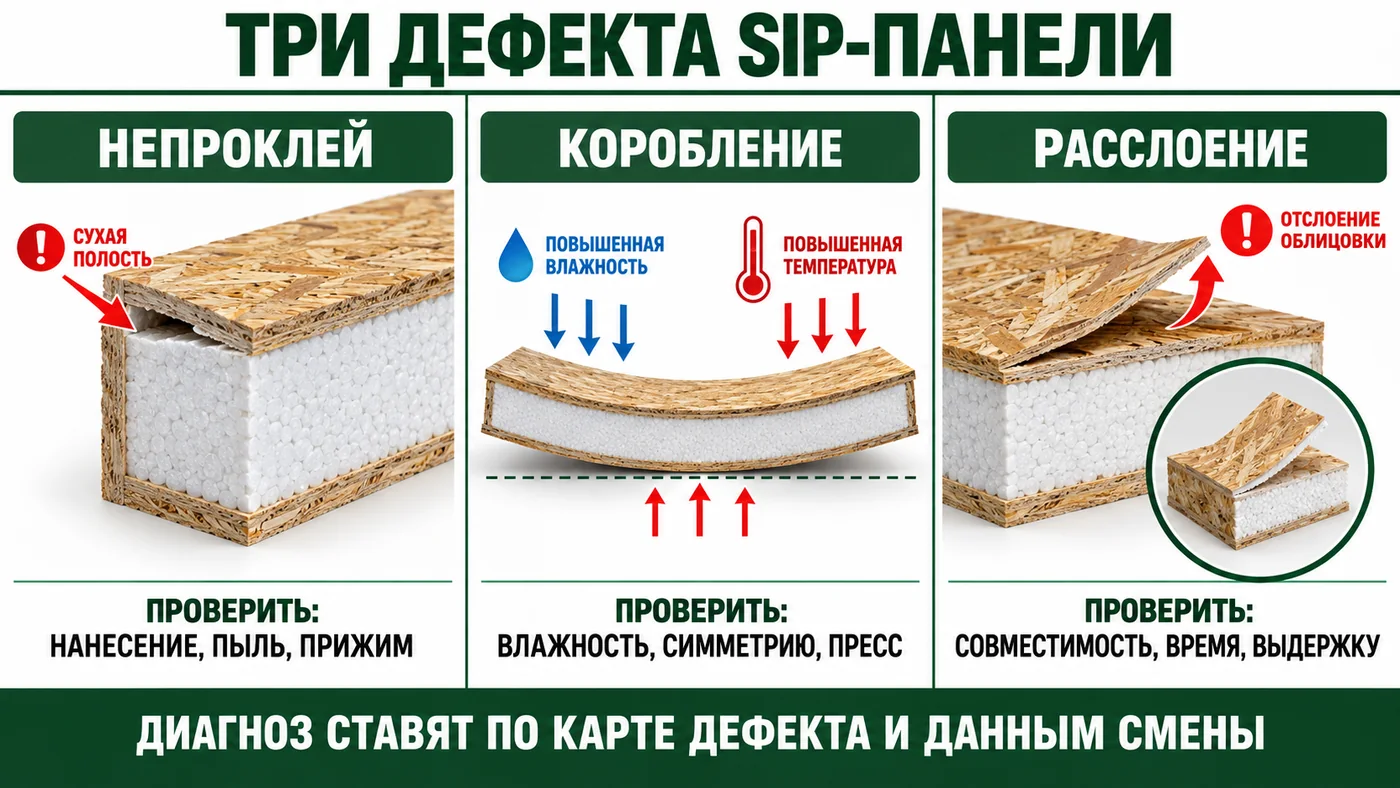

Рисунок 3. Три типовых дефекта SIP-панелей и первые направления проверки процесса.

Заводской контроль качества

Контроль строят в трёх уровнях.

Входной контроль

Проверяют документы и идентификацию партий ОСП, сердечника и клея, размеры, внешний вид, температуру и условия хранения. Новая марка или новый поставщик запускается через квалификационную пробу.

Операционный контроль

На каждой смене фиксируют температуру и влажность цеха, температуру материалов, массу нанесения, время операций, режим пресса и номер партии. Для оборудования ведут калибровку и обслуживание.

Приёмочный контроль панели

Проверяют размеры, диагонали, толщину, плоскостность, кромки и клеевую связь по утверждённому методу. Периодически проводят более полные испытания несущей способности и долговечности по стандарту и области применения изделия.

ANSI/APA PRS 610.1 как международный пример требует испытаний клеевой связи и системы заводского контроля с прослеживаемостью. Для конкретного российского производства объём и частоту испытаний закрепляют в технических условиях, плане контроля и документах оценки соответствия.

Пробная выработка перед серией

Проба нужна при запуске продукта, смене поставщика, покрытия ОСП, марки EPS, модификации клея, способа нанесения, формата панели или режима пресса.

Рациональный план:

1. 1. утвердить материалы и диапазоны параметров;
2. 2. изготовить несколько панелей при номинальном режиме;
3. 3. заложить образцы на нижней и верхней границах допустимого расхода;
4. 4. полностью выдержать панели;
5. 5. вырезать образцы из центра, краёв и углов;
6. 6. провести согласованные испытания;
7. 7. зафиксировать характер разрушения;
8. 8. утвердить рабочее окно, а не одну «идеальную» точку;
9. 9. определить критерии остановки линии.

Технологическая карта должна отвечать на вопрос, что делать при температуре у нижней границы, задержке загрузки пресса или отклонении расхода. Если карта описывает только нормальный режим, она не управляет реальным производством.

Производственный чек-лист

• [ ] ОСП и сердечник идентифицированы по партии;
• [ ] материалы акклиматизированы, конденсата нет;
• [ ] плоскостность и толщина в допуске;
• [ ] поверхности очищены утверждённым способом;
• [ ] клей соответствует модификации и сроку применения;
• [ ] расход проверен на контрольной площади;
• [ ] схема увлажнения подтверждена инструкцией;
• [ ] время начала и окончания нанесения записывается;
• [ ] панель попадает под полный прижим с запасом по времени;
• [ ] пресс чистый, параллельный и откалиброван;
• [ ] выдержка после пресса маркируется;
• [ ] образцы вырезают из центра, кромок и углов;
• [ ] результаты связаны с партиями всех материалов;
• [ ] при отклонении действует понятный план остановки и изоляции партии.

Что передать Ecotermix для подбора

Для подбора модификации клея и пробного режима подготовьте:

• производителя, марку, толщину и образец ОСП;
• марку, плотность, толщину и образец сердечника;
• размеры и плановый объём панелей;
• схему нанесения и производительность оборудования;
• минимальное, среднее и максимальное время сборки;
• тип, площадь и цикл пресса;
• температуры и влажность цеха по сезонам;
• применимый стандарт и метод испытания;
• описание текущего дефекта, фотографии и образцы разрушения.

Такой запрос позволяет обсуждать не абстрактный «клей для СИП», а конкретное рабочее окно производства. Ассортимент находится в разделе клеёв для сэндвич- и SIP-панелей.

Вывод

Производство SIP-панелей стабилизируется тогда, когда материалы и процесс описаны измеряемыми параметрами. ОСП должна иметь подтверждённую поверхность и влажностное состояние, сердечник — стабильную геометрию, клей — совместимость и подходящее рабочее время, пресс — равномерный контакт, а готовая панель — пройти установленный контроль.

Не пытайтесь лечить непроклей расходом, коробление давлением, а расслоение более долгим прессом без диагностики. Начинайте с карты дефекта и данных смены. Пробная выработка, полная выдержка и испытание образцов стоят дешевле серии панелей, параметры которой нельзя восстановить.

Частые вопросы

Какой сердечник чаще используют в SIP-панелях?

Распространённый вариант — EPS между двумя листами ОСП. Возможны XPS, готовые PUR/PIR-плиты и вспениваемый полиуретановый сердечник, но каждый вариант требует отдельной квалификации материалов и процесса.

Подходит ли «ЭТМ СИП» для ОСП и пенополистирола?

Техническая инструкция относит ОСП и пенополистирол к заявленным материалам и указывает периодическое прессование. Совместимость подтверждают на фактических марках ОСП и EPS пробной выработкой и испытанием панели.

Какой расход клея использовать?

Для «ЭТМ СИП» в инструкции указан диапазон 120–220 г/м² в зависимости от поверхности и нанесения. Рабочее значение внутри диапазона определяют по конкретным материалам и результатам испытаний. Для других продуктов используют их собственные инструкции.

Нужно ли распылять воду на 1К-клей?

Только если это предусмотрено технической инструкцией и утверждено в техкарте. «ЭТМ СИП» может отверждаться атмосферной влагой либо при технологическом распылении воды. Количество и равномерность нельзя задавать на глаз.

Сколько держать SIP-панель в прессе?

Время зависит от модификации клея, температуры материалов, конструкции и давления. Его берут из инструкции и подтверждают пробой. Полное отверждение наступает позже выхода из пресса.

Когда можно торцевать панель после пресса?

Для «ЭТМ СИП» инструкция указывает полное отверждение примерно за 24 часа при 20–25 °C и выдержку 16–20 часов после пресса до торцовки и контрольных операций. Для своей партии сверяйте актуальную версию документа.

Почему правильный средний расход не исключает непроклей?

Клей может быть распределён неравномерно: избыток в центре и сухие кромки дадут правильную общую массу, но дефектную панель. Нужны контроль массы и визуальная карта нанесения.

Можно ли исправить коробление повышенным давлением?

Не всегда. Если причина в разной влажности облицовок, усадке сердечника или несимметричном нанесении, давление лишь временно выпрямит панель. Сначала определяют источник дисбаланса.

Какие образцы брать для проверки?

Из центра, длинных и коротких кромок, а также углов. Такое распределение помогает выявить сухую кромку, недожим или неравномерность аппликатора.

Достаточно ли испытать одну панель при запуске?

Нет. Одна панель не показывает вариабельность материалов и процесса. План пробной выработки должен охватывать номинальный режим и допустимые границы ключевых параметров.
