Почему слой ППУ не равен готовой противопожарной системе

Автор статьиКоманда «Экотермикс»

24 сентября 202614 мин на чтение

Содержание:

Группа горючести напыляемого пенополиуретана характеризует конкретный материал, а не всю стену, перекрытие или покрытие здания. Для пожарно-технического решения проектировщик проверяет назначение конструкции, доступность ППУ со стороны возможного воздействия огня, состав и непрерывность защитного слоя, сопряжения и документы на применимую систему. Мы производим теплоизоляционные ППУ-системы Экотермикс; например, для ЭТМ 300 (30) ПРО Г3 заявлена группа горючести Г3. Эта характеристика сама по себе не подтверждает огнестойкость конструкции.

Повод для разбора — сентябрьская публикация канадского подрядчика Ecologic Spray Foam о защите открытого напыляемого ППУ облицовкой или специальным покрытием. На ней используется термин thermal barrier и приводятся решения для местных норм. Канадские размеры листа, перечень покрытий и правила нельзя без проверки переносить в российский проект. Ценный общий вывод другой: утеплитель и его защита должны быть задуманы как единый узел, а не как две несвязанные закупки.

Содержание

1. Материал и конструкция отвечают на разные вопросы
2. Что известно о конкретном ППУ Экотермикс
3. Защитный слой не выбирают по названию материала
4. Карта узлов и слабых мест
5. Как собрать подтверждаемое проектное решение
6. Как посчитать объём работ без выдуманного расхода
7. Ошибки при приёмке
8. Вопросы и ответы

Материал и конструкция отвечают на разные вопросы

В строительной практике часто смешивают три разных характеристики. Горючесть строительного материала устанавливают испытанием образца по применимому методу, в частности ГОСТ 30244-94. Предел огнестойкости строительной конструкции проверяют для определённого конструктивного решения по соответствующему методу, например ГОСТ 30247.1-94 для несущих и ограждающих конструкций в его области применения. Пожарная опасность конструкции — ещё один отдельный предмет оценки; область применения ГОСТ 30403-2012 ограничена и, в частности, не охватывает кровли.

Следовательно, надпись «Г3» в документе на ППУ не означает «предел огнестойкости конструкции подтверждён», а слово «огнезащитная» на банке другого продукта не заменяет протокол испытания нужного узла. В проекте важны место слоя, тип основания, облицовка, крепление, геометрия и то, с какой стороны ожидается воздействие. При изменении любого из этих элементов прежний результат испытания может оказаться неприменимым.

Что проверяют	Объект проверки	Чего результат не доказывает
Группу горючести	Образец конкретного строительного материала	Огнестойкость всей стены или перекрытия
Предел огнестойкости	Определённую конструкцию и её состав	Универсальную пригодность любого ППУ или покрытия
Защитное покрытие	Конкретный состав, основание и режим в заявленной области применения	Автоматическую работоспособность другого узла и неиспытанной комбинации
Качество монтажа	Фактический объект, толщину, непрерывность, сопряжения	Исправность системы, если сам проектный состав не подтверждён

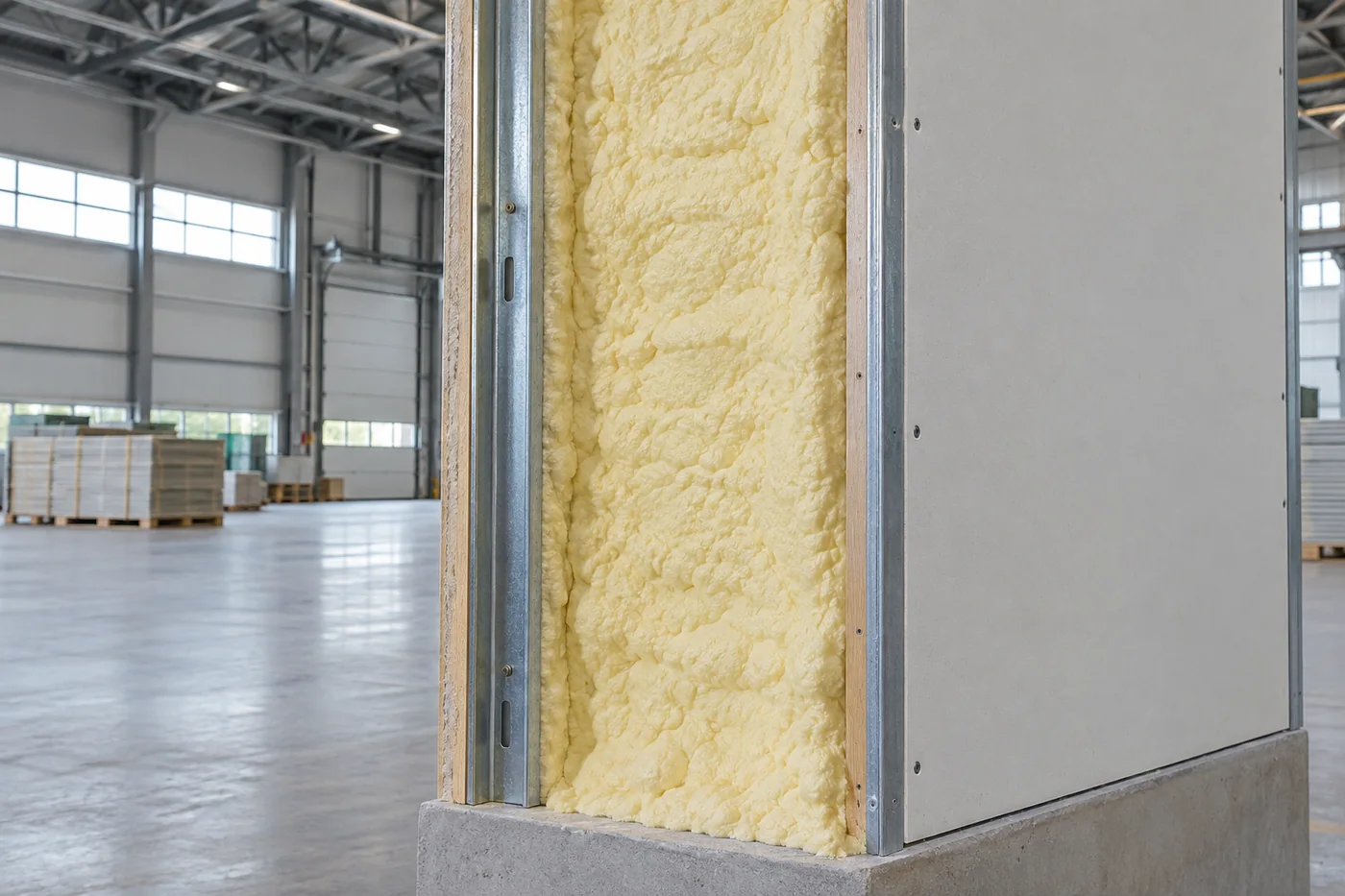

Производственное помещение с утеплённой конструкцией и проектируемым защитным слоем

Теплоизоляционный слой и его защиту рассматривают вместе с конструкцией, назначением помещения и доступом к поверхности.

Что известно о конкретном ППУ Экотермикс

Мы выпускаем ЭТМ 300 (30) ПРО Г3 — двухкомпонентную систему для получения жёсткого напыляемого ППУ. Она предназначена для теплоизоляции различных строительных конструкций, включая кровли, стены и перекрытия. Для этой марки указана группа горючести Г3. Это не повод объявлять ППУ негорючим и не основание приписывать Г3 каждой системе нашего ассортимента: марки и их документы различаются.

Нельзя выводить из обозначения Г3, что конструкция «пройдёт» требуемый предел огнестойкости после добавления произвольного финишного слоя. Даже две стены с одинаковым ППУ могут отличаться материалом основания, количеством и расположением крепежа, пустотами, облицовкой, стыками и проходками. Для проектировщика это разные системы. Результат документа на материал — только одна часть исходных данных.

В открытых материалах компании есть статья о группе горючести ППУ и обзор выбора напыляемых марок. Здесь другой вопрос: как из теплоизоляционного слоя перейти к подтверждённому решению для конкретной стены, перекрытия или внутренней поверхности. На практике ответ определяется проектом, а не одной таблицей свойств пены.

Защитный слой не выбирают по названию материала

В зависимости от проекта ППУ может оказаться за облицовкой, внутри многослойного элемента или открытым со стороны помещения. Возможные способы защиты отличаются: листовая облицовка, штукатурная система, специально подтверждённое защитное покрытие либо иная конструкция. Перечень вариантов — не разрешение применять любой из них без проектного обоснования. Нужно установить, какая система подтверждена для конкретного ППУ, основания, толщин, крепления и условий эксплуатации.

Облицовка плитами

Плита может отделить утеплитель от помещения, но её материал и толщина — только начало описания узла. Значимы число слоёв, шаг и тип крепления, обработка стыков, примыкания к соседним конструкциям, короба вокруг коммуникаций и поведение при предполагаемом огневом воздействии. Фраза «ППУ закрыт гипсокартоном» недостаточна, если нет привязки к подтверждённому решению и фактическому монтажу.

Штукатурный слой

Штукатурка выполняет защитную роль только в составе конкретной системы с заданными основанием, подготовкой, толщиной, армированием при необходимости и контролем. Нанесённый «на глаз» тонкий слой нельзя считать эквивалентом испытанного решения. Адгезию к фактическому ППУ и сохранность слоя в эксплуатации также проверяют; растрескавшаяся или отслаивающаяся защита не выполняет назначенную функцию.

Вспучивающееся покрытие

Некоторые специально разработанные составы при нагреве образуют увеличивающийся в объёме защитный слой. Но физический принцип не подтверждает любой продукт на любой пене. Нужны документированная область применения по данному основанию, условия подготовки, заданный расход или сухая толщина, режим нанесения и доказательства требуемого результата системы. Канадский термин thermal barrier нельзя считать готовым российским нормативным статусом покрытия.

Наш Ecoproof P800 решает задачу гидроизоляции и защиты поверхностей в заявленной области применения. Из этой функции не следует, что P800 является подтверждённой огнезащитой ППУ. Гидроизоляционное, атмосферостойкое и огнезащитное покрытия могут выглядеть похоже, но оцениваются по разным требованиям. Подменять одно другим в пожарном разделе проекта нельзя.

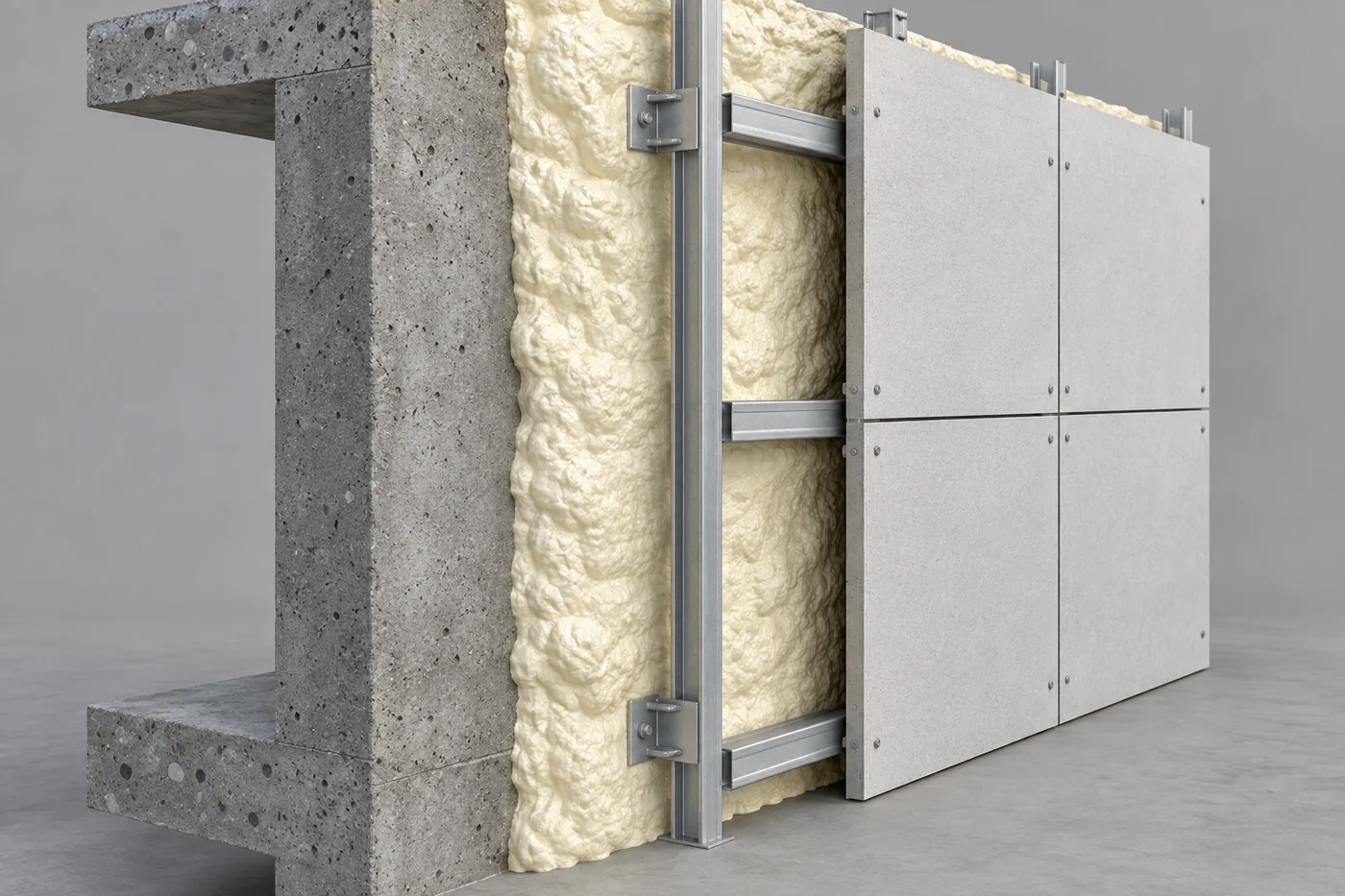

Технический разрез строительного узла с основанием, ППУ и защитной облицовкой

Схема показывает роли основания, теплоизоляции и проектной защиты; конкретный состав узла выбирают по подтверждённой документации.

Карта узлов и слабых мест

Даже если плоскость покрыта ровно, в реальном объекте остаются торцы и сопряжения. Это место перехода к несущему элементу, краю перекрытия, дверному проёму, воздуховоду, кабельной или трубной проходке. Слой может быть тоньше у ребра или отсутствовать за закреплённым оборудованием. Крепление облицовки может пересекать утеплитель и менять работу всей конструкции. Поэтому проектный чертёж должен показывать не только середину типового участка, но и детали, где непрерывность защиты трудно обеспечить.

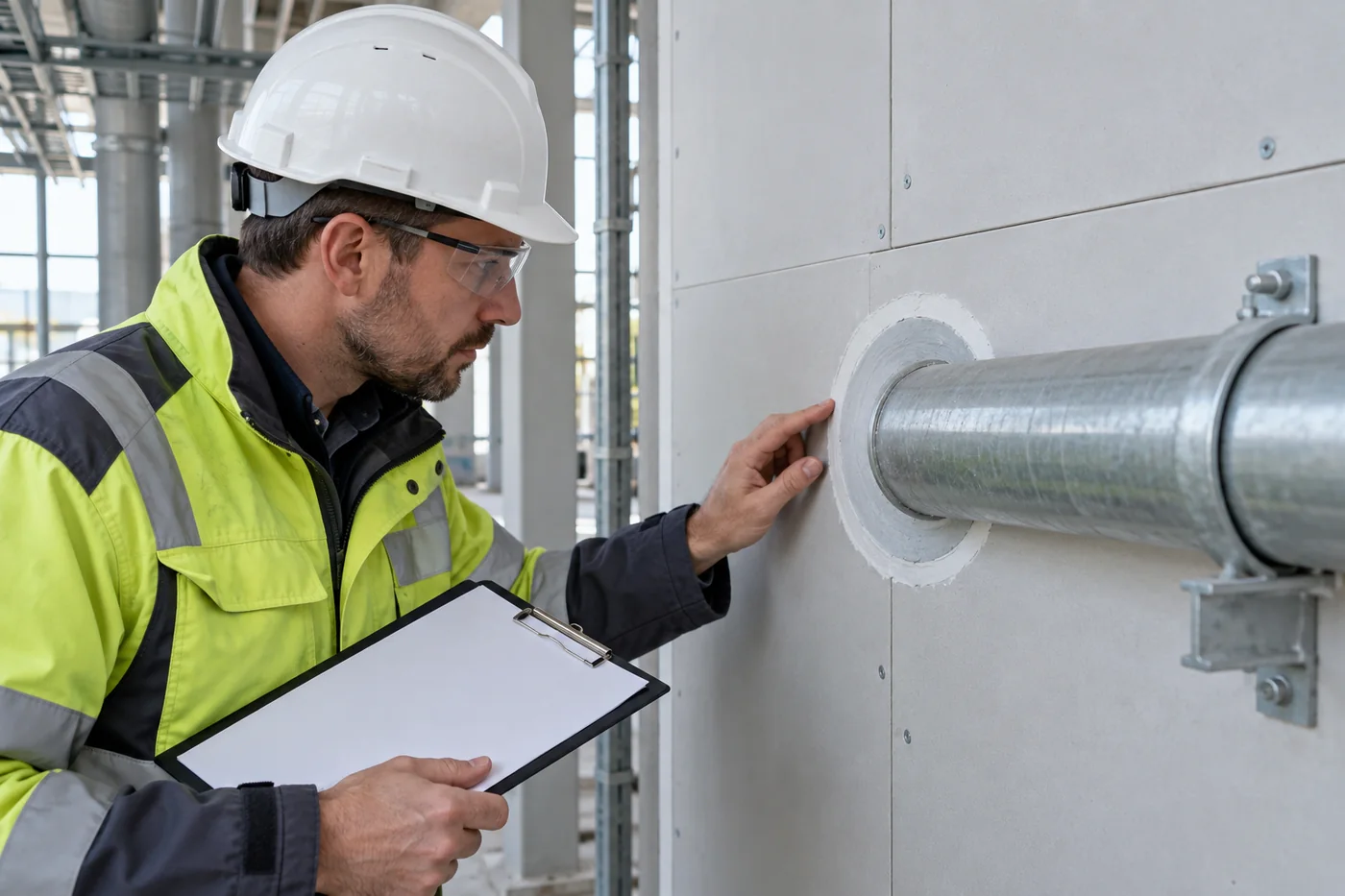

Специалист осматривает защитный слой у инженерной проходки

Непрерывность защиты у проходок и сопряжений проверяют отдельно от ровной плоскости.

Для каждого узла составляют карту: что защищается → чем → где граница защиты → как контролируется. Например, на потолке производственного помещения открытая ППУ-поверхность переходит к металлической ферме и вентиляционному каналу. Если покрытие предусмотрено только на плоскости между ними, нужно отдельно определить, как закрыт край и как обработана проходка. Нельзя автоматически считать, что тот же состав обеспечивает огнезащиту самой стальной фермы: это отдельная инженерная задача и отдельная область подтверждения.

Особое внимание уделяют скрытым полостям и местам последующего обслуживания. После монтажа защиту могут повредить электрики, монтажники вентиляции или персонал при ремонте. Эксплуатационный регламент должен описывать, кто восстанавливает слой, каким материалом и как фиксирует результат. Иначе даже успешно принятый узел постепенно перестаёт совпадать с проектным.

Как собрать подтверждаемое проектное решение

Сначала проектировщик формулирует требование к конкретной конструкции и условиям её эксплуатации. Это может быть стена, перекрытие, покрытие либо часть помещения; универсального ответа для всех объектов нет. Затем выбирают марку теплоизоляции и подтверждают свойства именно этой марки. После этого определяют, должна ли поверхность иметь защитный слой, какие материалы допустимы и какие испытания или иные подтверждения относятся именно к выбранной комбинации.

Документы проверяют по идентичности состава, а не по похожести названий. Важно совпадение ППУ, основания, облицовки или покрытия, толщин, крепления и зоны применения. Если есть протокол на штукатурку по другому утеплителю либо сертификат покрытия только для стали, это не автоматическое доказательство системы по ППУ. ГОСТ Р 53295-2009, например, относится к средствам огнезащиты стальных конструкций и прямо не определяет предел огнестойкости всей конструкции с огнезащитой.

На объект передают рабочие чертежи типовых и сложных узлов, утверждённую спецификацию, документы на каждую марку и план контроля. На этапе монтажа фиксируют состояние ППУ, подготовку поверхности, сплошность защиты, расход или толщину там, где это предусмотрено подтверждённой системой, условия нанесения, состояние стыков и исправление дефектов. Результаты привязывают к площади и конкретному участку, а не записывают одной строкой «защита выполнена».

Если проект меняется — другое помещение, другая облицовка, новая проходка, замена марки утеплителя, — оценку применимости выполняют повторно. Подрядчик не должен заменять одно покрытие другим только потому, что оба названы «огнезащитными». Технический отдел Экотермикс может предоставить данные о выпускаемом нами ППУ; подтверждение пожарно-технического решения всей конструкции требует проектной и экспертной проверки в пределах применимых требований.

Как посчитать объём работ без выдуманного расхода

Для сметы сначала отделяют площадь открытого ППУ, которому по проекту нужна защита, от общей площади утепления. Пусть A₁, A₂, …, Aₙ — площади отдельных защищаемых участков в квадратных метрах. Тогда Sз = ΣAᵢ, где Sз — расчётная площадь защиты. Если согласованная техническая документация выбранного защитного состава задаёт расход qᵢ в кг/м² для соответствующего участка, масса без потерь выражается как M = Σ(Aᵢ × qᵢ). Если q различается из-за основания, толщины или узла, умножать всю площадь на одну условную цифру нельзя.

Пример только для геометрии: если на потолке 120 м² открытой пены и на стенах ещё 80 м², Sз = 120 + 80 = 200 м². Массу защитного состава по этому числу назвать нельзя: в исходных данных нет подтверждённого продукта и его нормы q. Нельзя подставлять расход краски из чужой статьи или гидроизоляционного покрытия P800. В смету отдельно добавляют детали, потери и ремонтные зоны по фактическому проекту; цифра 200 м² не является подтверждением пожарной безопасности.

Такой расчёт полезен именно тем, что показывает пробелы до закупки. Если заказчик получил цену только «за квадратный метр ППУ», но не получил перечень открытых поверхностей, узлов и документов на защиту, сравнить две сметы по конечному результату нельзя. Полная стоимость проектного решения включает и утеплитель, и требуемую защиту, и контроль.

Ошибки при приёмке

Первая ошибка — принять группу горючести ППУ за показатель всей конструкции. Вторая — перенести канадское правило о thermal barrier и размер облицовки на российский объект без проверки местных требований. Третья — считать любое финишное покрытие огнезащитным: стойкость к воде, солнцу или механическим воздействиям не равна подтверждённому пожарному результату.

Четвёртая — проверить только середину плоскости, не осмотрев торцы, крепёж и проходки. Пятая — принять протокол на другой материал либо иной узел из-за похожего названия продукта. Шестая — не включить восстановление защитного слоя в правила последующих ремонтов. Все эти ошибки могут оставить формально «закрытый» ППУ без доказанной работоспособности решения в целом.

Наиболее надёжный порядок: требование проекта → идентичная испытанной/допущенной система → рабочие узлы → контроль материала и монтажа → документы приёмки → правила эксплуатации. Если подтверждения нужной комбинации нет, честный вывод — требуется иной вариант конструкции или дополнительная экспертиза, а не устное обещание «так делают все».

Вопросы и ответы

1. ППУ относится к негорючим материалам?

Нельзя так утверждать обо всём ППУ. Свойство проверяют у конкретной марки и указывают по соответствующему документу. Для нашего ЭТМ 300 (30) ПРО Г3 заявлена группа горючести Г3; это не статус негорючего материала.

2. Что означает Г3 в названии ЭТМ 300 (30) ПРО Г3?

Это группа горючести данного материала. Она не сообщает предел огнестойкости стены, перекрытия или покрытия и не определяет защитный слой автоматически. Для проектного решения нужны другие данные.

3. Можно ли назвать ППУ «самозатухающим» и не закрывать его?

Нет. Даже если для определённого образца есть описание поведения после удаления источника огня, оно не заменяет требования к конструкции и не доказывает безопасность открытого слоя в конкретном помещении.

4. Группа горючести и предел огнестойкости — одно и то же?

Нет. Первое относится к испытанному материалу, второе — к конструкции заданного состава. У них разные объекты оценки и разные методы. Сравнивать обозначение Г3 с требуемым пределом огнестойкости напрямую нельзя.

5. Закроет ли любой гипсокартон пожарный вопрос?

Нет. Существенны марка и число слоёв, крепление, стыки, примыкания и область подтверждения выбранного узла. Фраза «покрыто листом» без проектной деталировки и контроля монтажа неполна.

6. Можно ли нанести штукатурку прямо на ППУ?

Возможность и технология зависят от конкретной системы: подготовки пены, адгезии, армирования при необходимости, толщины и подтверждённой области применения. Произвольный тонкий слой не следует считать испытанной огнезащитой.

7. Подойдёт ли любая вспучивающаяся краска?

Нет. Физический механизм вспучивания не доказывает совместимость с определённой маркой ППУ и требуемый результат конструкции. Проверяют техническую документацию, испытания и проектные параметры нанесения.

8. Является ли Ecoproof P800 огнезащитой ППУ?

Мы производим P800 для гидроизоляционных и защитных задач в его заявленной области применения. Подтверждения P800 как огнезащиты ППУ в доступной продуктовой документации нет, поэтому использовать его вместо проектной огнезащиты нельзя.

9. Что означает термин thermal barrier в иностранной статье?

В статье канадского подрядчика это защитный слой между напыляемой пеной и помещением в контексте местных норм. Термин и приведённые размеры облицовки не становятся автоматически российским нормативным решением.

10. Важна ли сторона возможного огневого воздействия?

Да. Положение ППУ и защитного слоя в конструкции определяет, что оказывается обращённым к помещению или другому источнику воздействия. Проект и подтверждающие документы должны соответствовать реальной ориентации узла.

11. Что проверять у проходки кабеля или трубы?

Непрерывность защитного слоя, сопряжение с предусмотренным узлом проходки, состояние крепления и доступность осмотра. Сама плоскость вокруг проходки может выглядеть исправной при нарушенной защите по её краю.

12. Можно ли использовать протокол на похожий ППУ?

Без анализа области применения — нельзя. Различия марки, плотности, основания, облицовки, крепежа или толщины могут изменить применимость результата. Совпадение одного коммерческого названия недостаточно.

13. Чем пожарный сертификат на материал отличается от протокола на конструкцию?

Документ на материал описывает испытанный продукт и его показатели в определённой области. Протокол на конструкцию относится к составленному узлу и выбранному методу. Один документ не заменяет другой.

14. Можно ли назвать потолок с ППУ пожаробезопасным по виду отделки?

Нет. Внешний вид не показывает состав за облицовкой, состояние стыков, крепления и проходок. Нужны проектная спецификация, подходящие подтверждения и контроль фактического монтажа.

15. Почему типовой узел не решает вопрос всех примыканий?

У стены, колонны, фермы и инженерной проходки разная геометрия и движение. Защита, непрерывная на поле, может прерываться в этих местах. Каждый характерный переход детализируют и проверяют.

16. ГОСТ 30403 применяется к любой кровле?

Нет. Область применения ГОСТ 30403-2012 прямо исключает кровли. Метод подтверждения пожарных характеристик конкретной кровельной конструкции выбирают по актуальным требованиям и её назначению, а не по похожему названию стандарта.

17. Подтверждает ли ГОСТ Р 53295 защиту ППУ?

Нет. Этот стандарт посвящён средствам огнезащиты стальных конструкций и прямо не определяет предел огнестойкости всей конструкции с огнезащитой. Переносить его результат на ППУ нельзя.

18. Как рассчитать потребность в защитном составе?

Сначала определяют площадь всех открытых участков ППУ и деталей, затем применяют расход или требуемую сухую толщину конкретной подтверждённой системы. Без выбранного состава и его норм число килограммов будет выдумкой.

19. Что делать, если защиту повредили при ремонте инженерных сетей?

Повреждение фиксируют и восстанавливают по утверждённой технологии выбранной системы. Работу документируют; заплатка случайной краской не возвращает автоматически проектные характеристики узла.

20. Что передать Экотермикс и проектировщику для решения по объекту?

Нужны назначение здания и помещения, чертежи конструкции, требования пожарного раздела, марка и толщина нашего ППУ, перечень открытых поверхностей, сопряжения, проходки и предполагаемая облицовка. Мы предоставим данные на выпускаемый материал; проектировщик проверит всю систему и необходимое подтверждение.

Вывод

Напыляемый ППУ решает теплоизоляционную задачу. Пожарно-технический результат относится к конкретному проектному узлу и подтверждается в пределах применимого метода и состава конструкции. Для ЭТМ 300 (30) ПРО Г3 группа Г3 — свойство материала, не готовый ответ на вопрос об огнестойкости стены или перекрытия. Сначала определите требования к объекту, затем защиту, детали и программу контроля. Не заменяйте эту работу обещанием «ППУ не горит» или покупкой любого финишного покрытия.
