Литьевой полиуретан: Shore A или Shore D

Shore A и Shore D измеряют сопротивление вдавливанию разными дюрометрами. Shore A применяют для более мягких эластомеров, Shore D — для твёрдых пластмасс и жёстких эластомеров. Твёрдость полезна для входного контроля, но не заменяет модуль, прочность, удлинение, раздир, истирание, остаточную деформацию и работу при температуре. Простого точного пересчёта между шкалами нет: ISO 868 и ASTM D2240 прямо рассматривают дюрометрическую твёрдость как эмпирический показатель.

Содержание

• Что измеряет Shore
• Различия Shore A и Shore D
• Почему твёрдость не равна прочности
• Критерии выбора материала
• Примеры деталей
• Как правильно измерять
• Испытания кроме Shore
• Переработка и отверждение
• Типичные ошибки
• Частые вопросы

Как работает дюрометр

Прибор прижимает индентор заданной геометрии и нагрузки к образцу и показывает глубину проникновения по условной шкале от 0 до 100. Чем меньше проникновение, тем выше число. У Shore A и Shore D различаются форма индентора и усилие, поэтому одинаковые числа на разных шкалах не означают одинаковое поведение.

Результат зависит от толщины образца, ровности поверхности, времени выдержки, температуры, вязкоупругости и расстояния до края. Поэтому сравнивать можно только образцы, измеренные по одной методике и после одинакового кондиционирования.

Shore A и Shore D

ISO 868 указывает, что тип A используют для более мягких материалов, тип D — для более твёрдых, и что простой связи с фундаментальным свойством материала не существует. Таблицы приблизительного соответствия годятся только для предварительной навигации внутри конкретной линейки и не должны заменять испытание.

Почему твёрдость не равна прочности

Два полиуретана с одинаковой Shore A могут иметь разный модуль при 100 % деформации, удлинение, сопротивление раздиру и гистерезис. Один лучше выдержит удар, другой — статическую нагрузку, третий — абразив. Твёрдость характеризует локальное вдавливание при заданных условиях, а деталь работает в объёме.

Для колеса важны несущая способность, тепловыделение при качении и истирание; для скребка — кромочная стабильность и раздир; для демпфера — динамический модуль и потери; для оснастки — размерная стабильность и температура размягчения.

Алгоритм выбора

1. 1. Описать нагрузку: сжатие, растяжение, удар, трение, качение или их сочетание.
2. 2. Указать диапазон деформации и допустимый прогиб.
3. 3. Задать температуру, среду, контакт с маслами, водой и химикатами.
4. 4. Определить требования к истиранию, раздиру и усталости.
5. 5. Выбрать ориентировочный диапазон Shore, а не одну цифру.
6. 6. Сравнить TDS по механическим показателям и методам испытаний.
7. 7. Отлить образцы в реальном режиме и испытать после полного отверждения.
8. 8. Провести стендовую проверку детали при максимальной нагрузке и температуре.

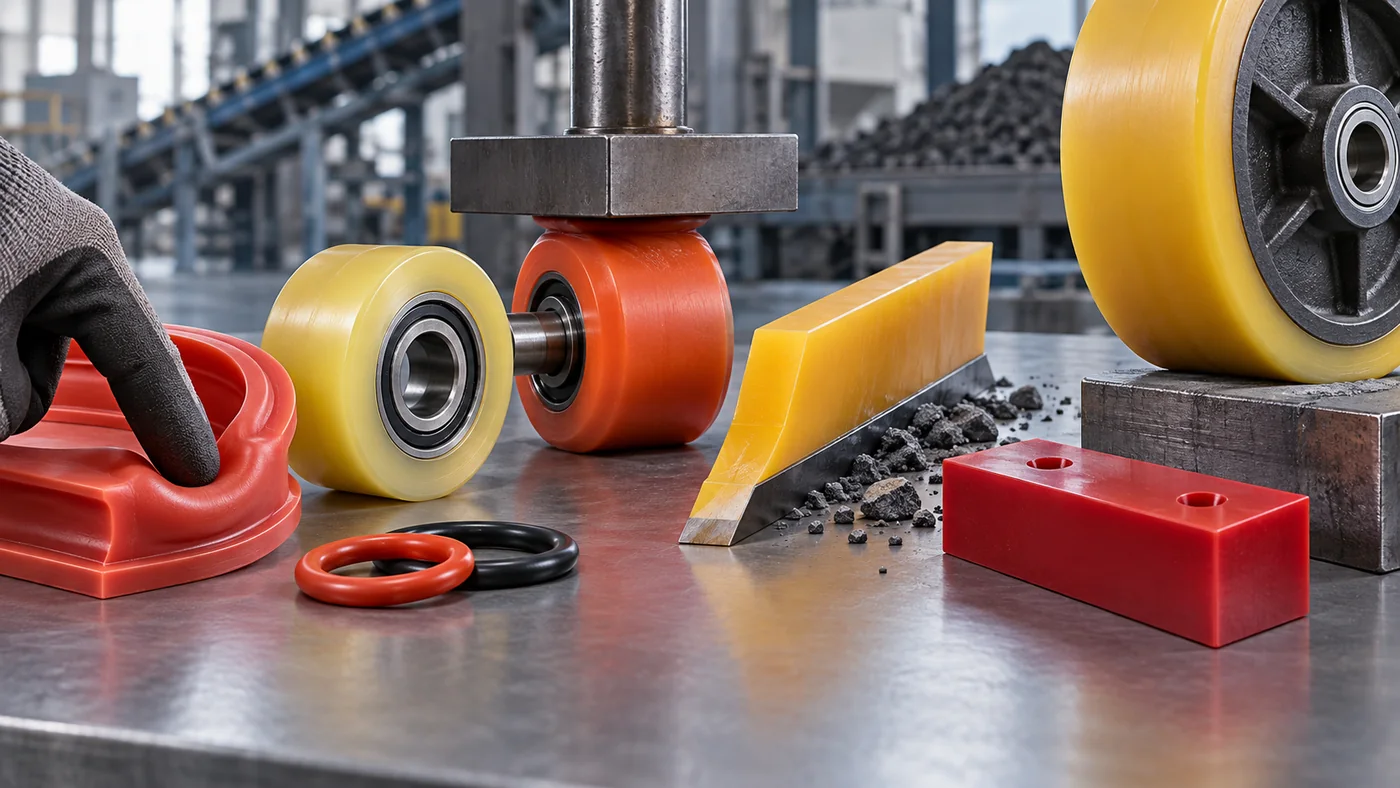

Примеры выбора

Деталь	Основная функция	Что важнее Shore
Мягкое уплотнение	прилегание при малом усилии	остаточная деформация, среда, температура
Амортизатор	поглощение удара	динамический модуль и гистерезис
Ролик транспортёра	нагрузка и качение	тепловыделение, истирание, сцепление с сердечником
Скребок	гибкая износостойкая кромка	раздир, абразив, восстановление формы
Колесо погрузчика	высокая контактная нагрузка	модуль, усталость, нагрев, адгезия к ступице
Жёсткая форма	геометрия и поверхность	усадка, теплостойкость, стабильность размеров

Оценка деформации

Для первого приближения при линейной упругости используют σ = F / A и ε = σ / E, где F — сила, A — площадь, E — модуль. Но полиуретан вязкоупруг и нелинеен: модуль зависит от деформации, скорости и температуры. Поэтому расчёт по одному «модулю из интернета» опасен; используют кривую напряжение–деформация конкретного материала и стендовые испытания.

Например, нагрузка 10 кН на площадь 2 000 мм² даёт среднее напряжение 5 МПа. Это ещё не доказывает пригодность материала: нужно учесть концентрацию у края, длительность нагрузки, ползучесть, температуру и циклы.

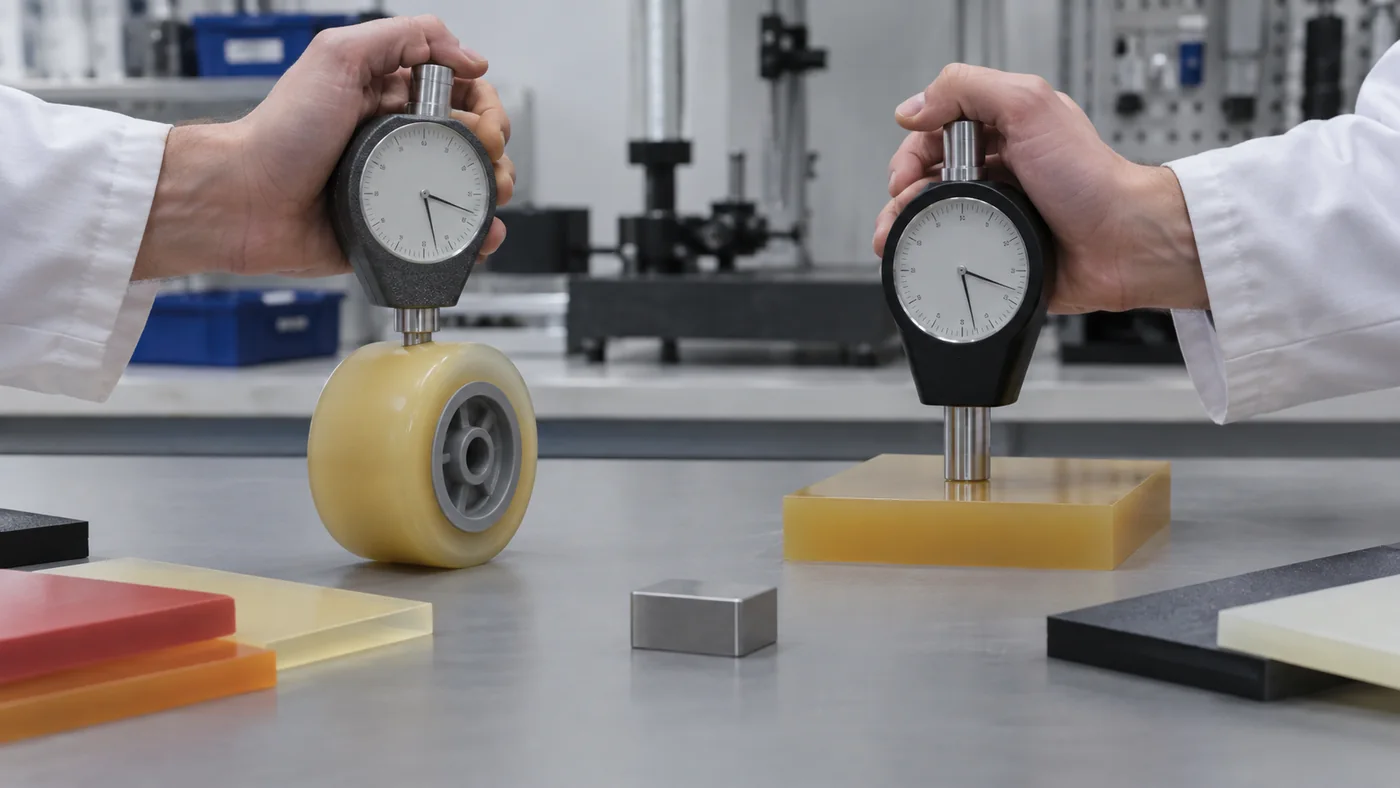

Как правильно измерять Shore

Образец должен иметь ровную поверхность и достаточную толщину по стандарту; тонкие слои могут показывать влияние твёрдого основания. Индентор ставят перпендикулярно, вдали от края и предыдущих отпечатков. Записывают шкалу, время считывания, температуру и состояние образца.

Измерять деталь сразу после извлечения из формы обычно рано: постотверждение и температура меняют показатель. Для контроля партии используют одинаковое время после литья и кондиционирование.

Какие испытания добавить

• Растяжение и удлинение, например по ASTM D412 для эластомерных материалов.
• Раздир по подходящей методике и геометрии образца.
• Истирание; ISO 4649:2024 описывает сравнительное испытание на вращающемся барабане и предупреждает, что оно не напрямую предсказывает службу.
• Остаточную деформацию при сжатии.
• Упругий отскок и гистерезис.
• Тепловое старение, гидролиз и химическую стойкость.
• Адгезию к металлу или другой вставке.
• Усталость при реальном цикле.

Как читать TDS литьевого полиуретана

Сначала проверяют, к какому состоянию относятся показатели: к смеси, образцу после первичного отверждения или материалу после постотверждения. Вязкость компонентов и смеси определяет возможность заполнить тонкие каналы; время жизни показывает рабочее окно, но зависит от массы и температуры. Время распалубки не означает, что деталь уже набрала окончательные свойства.

Механические показатели сравнивают только при одинаковых методах. Прочность при растяжении без удлинения и модуля не описывает поведение эластомера. Показатель истирания без стандарта, абразива и способа расчёта тоже нельзя сопоставлять. Если в TDS нет нужной характеристики, её запрашивают у поставщика или измеряют на контрольных образцах.

Для серийной детали составляют карту критичных характеристик: диапазон твёрдости после заданного времени, плотность, внешний вид, отсутствие пор, размеры, адгезия к вставке и один-два функциональных теста. Такой контроль лучше выявляет отклонение процесса, чем попытка сделать вывод по Shore сразу после распалубки.

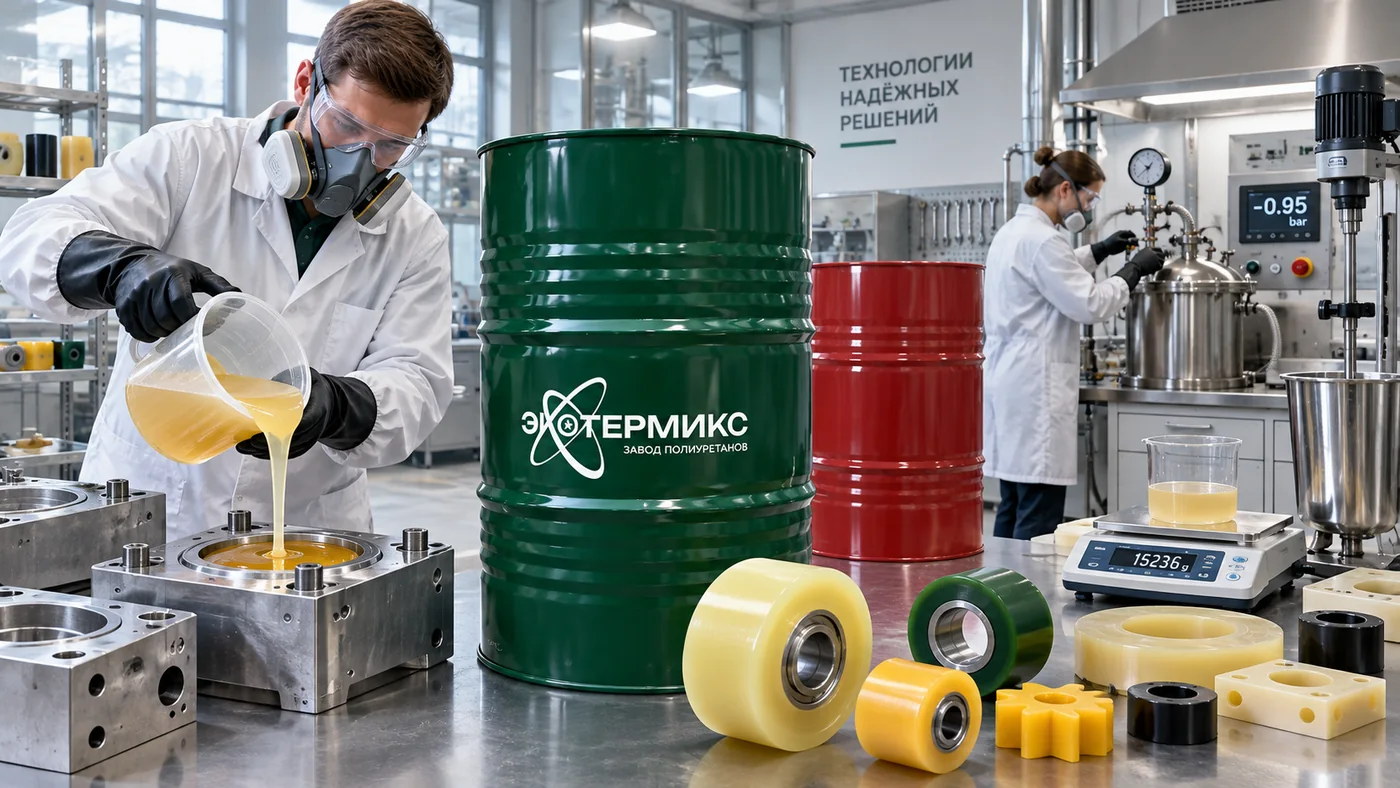

Проверка опытной партии

Опыт должен воспроизводить серийный объём смеси, форму, температуру и режим постотверждения. Из каждой заливки сохраняют свидетельские образцы, записывают партии компонентов, фактическое соотношение, время смешения, вакуум и температуру формы. Затем детали кондиционируют одинаково и испытывают при нижней, комнатной и верхней рабочей температуре. Для динамически нагруженных роликов и колёс отдельно контролируют саморазогрев: материал, приемлемый в статике, может накапливать тепло при циклах и терять модуль.

Переработка влияет на свойства

Неверное соотношение, влажность сырья, воздух, плохая дегазация, холодная форма и недостаточное постотверждение меняют Shore и более важные свойства. Поэтому выбор марки и технология — единая задача. Деталь из «правильного» полиуретана может не пройти испытание из-за пор и неполной реакции.

Типичные ошибки

• Выбирать материал только по твёрдости.
• Пересчитывать 90 Shore A в Shore D как точную величину.
• Сравнивать показатели разных стандартов и времени выдержки.
• Измерять тонкую деталь на жёстком столе.
• Игнорировать нагрев при циклической деформации.
• Повышать твёрдость, когда проблема вызвана недостаточной площадью или геометрией.
• Не учитывать гидролиз полиэфирных систем и среду эксплуатации.
• Принимать лабораторный образец без проверки серийной детали.

Частые вопросы

Что твёрже: Shore A или Shore D?

Это не последовательные участки одной точной шкалы, а разные дюрометры. Shore D используют для более твёрдых материалов.

Можно ли перевести Shore A в Shore D?

Только приблизительно по эмпирической таблице для навигации. Для спецификации материал измеряют нужным прибором.

Что означает 90 Shore A?

Это высокая твёрдость по мягкой шкале, но число не раскрывает модуль, прочность и истирание. Нужен TDS и полный набор испытаний.

Когда выбирать Shore D?

Когда материал слишком твёрдый для информативного измерения Shore A и работает скорее как жёсткий эластомер или пластмасса.

Твёрдый полиуретан всегда прочнее?

Нет. Рост твёрдости может снизить гибкость и ударную выносливость; прочность зависит от рецептуры и режима.

Как выбрать материал для ролика?

Оценивают нагрузку, скорость, диаметр, нагрев, истирание, среду и адгезию к сердечнику. Shore задаёт только диапазон.

Как выбрать для уплотнения?

Важны усилие прижатия, остаточная деформация, температура и химическая среда. Слишком жёсткое уплотнение может не компенсировать неровности.

Как выбрать для скребка?

Смотрят на раздир, истирание и сохранение кромки. Стендовый тест на реальном материале часто важнее одного Shore.

Почему Shore меняется со временем?

Продолжается постотверждение, меняется температура и релаксирует материал. Контроль выполняют в фиксированный момент.

Влияет ли температура измерения?

Да, вязкоупругий материал обычно становится мягче при нагреве. Температуру кондиционирования фиксируют.

Можно ли мерить на готовой детали?

Можно, если поверхность плоская, толщина достаточна и геометрия соответствует методике. Иначе используют стандартный образец.

Почему прибор показывает разные числа?

Причины — наклон, край, разная выдержка, тонкий образец, температура или неоднородность. Нужна стандартизованная процедура.

Нужна ли дегазация?

Для многих литьевых систем да: пузыри снижают сечение и создают очаги разрушения. Режим берут из инструкции.

Влияет ли влажность сырья?

Да, вода реагирует с изоцианатом и образует газ. Это меняет структуру и свойства детали.

Что важнее для колеса — Shore или модуль?

Оба показателя полезны, но нагрузочную способность и прогиб определяют модуль, геометрия, температура и скорость.

Как оценить истирание?

Проводят стандартное сравнительное испытание и стендовый тест в реальной паре трения. Лабораторный результат не полностью предсказывает службу.

Как учитывать масло и воду?

Испытывают изменение массы, размеров и свойств после выдержки в конкретной среде. Общего слова «маслостойкий» недостаточно.

Нужно ли постотверждение?

Если оно предусмотрено системой, без него материал может не набрать свойства. Температуру и время задаёт TDS.

Можно ли сделать деталь жёстче увеличением отвердителя?

Нельзя произвольно менять соотношение. Это нарушает стехиометрию и может ухудшить свойства и стабильность.

Что указать в техническом задании?

Шкалу и диапазон Shore, метод и время измерения, механические показатели, температуру, среду, ресурс и критерии стендового теста.

Вывод

Надёжный результат начинается с требований к изделию или конструкции, а не с одной паспортной цифры. Зафиксируйте условия, выберите систему по действующему TDS, подтвердите её пробой и сохраните измерения процесса. Так решение становится воспроизводимым и пригодным для технической приёмки.

Источники

• ISO 868:2003 — твёрдость Shore A и D
• ASTM D2240 — дюрометрическая твёрдость
• ASTM D412 — растяжение эластомеров
• ISO 4649:2024 — абразивный износ
• ISO 21509:2006 — проверка дюрометров Shore
