Как увеличить срок службы покрытий из резиновой крошки

Покрытие из резиновой крошки редко выходит из строя из-за самой резины. В большинстве случаев преждевременное разрушение связано с ошибками проектирования, подготовки основания, нарушением технологии смешивания компонентов или неправильным выбором полиуретанового связующего. Практика показывает, что именно соблюдение технологии на каждом этапе определяет долговечность покрытия значительно сильнее, чем марка используемой крошки.

В данной статье рассмотрим технические факторы, влияющие на срок службы покрытий из резиновой крошки, разберем требования нормативных документов, причины разрушения покрытия, методы контроля качества, инженерные расчеты и рекомендации по увеличению эксплуатационного ресурса.

Что определяет срок службы покрытия

Несмотря на распространенное мнение, срок службы покрытия из резиновой крошки определяется не только качеством материалов. Покрытие представляет собой композиционный материал, эксплуатационные свойства которого зависят сразу от нескольких взаимосвязанных факторов.

С инженерной точки зрения покрытие состоит из трех основных элементов:

• гранул резиновой крошки;

• полиуретанового связующего;

• основания, воспринимающего эксплуатационные нагрузки.

Во время эксплуатации нагрузки воспринимаются всей системой целиком. Даже применение качественного полиуретанового связующего не способно компенсировать ошибки подготовки основания или нарушение технологии укладки.

Именно поэтому большинство производителей в своих технических инструкциях уделяют особое внимание соблюдению технологии производства работ, температурно-влажностному режиму и подготовке основания.

Срок службы и гарантийный срок — разные понятия

Одной из наиболее распространенных ошибок является отождествление гарантийного срока со сроком службы покрытия.

Это разные технические показатели.

Гарантийный срок определяется договорными обязательствами производителя или подрядчика.

Срок службы характеризует период, в течение которого покрытие сохраняет свои эксплуатационные характеристики:

• прочность;

• эластичность;

• водопроницаемость;

• безопасность;

• внешний вид;

• адгезию к основанию.

На российском рынке большинство подрядчиков предоставляет гарантию до 5 лет, однако фактический ресурс покрытия зависит исключительно от соблюдения технологии изготовления и эксплуатации.

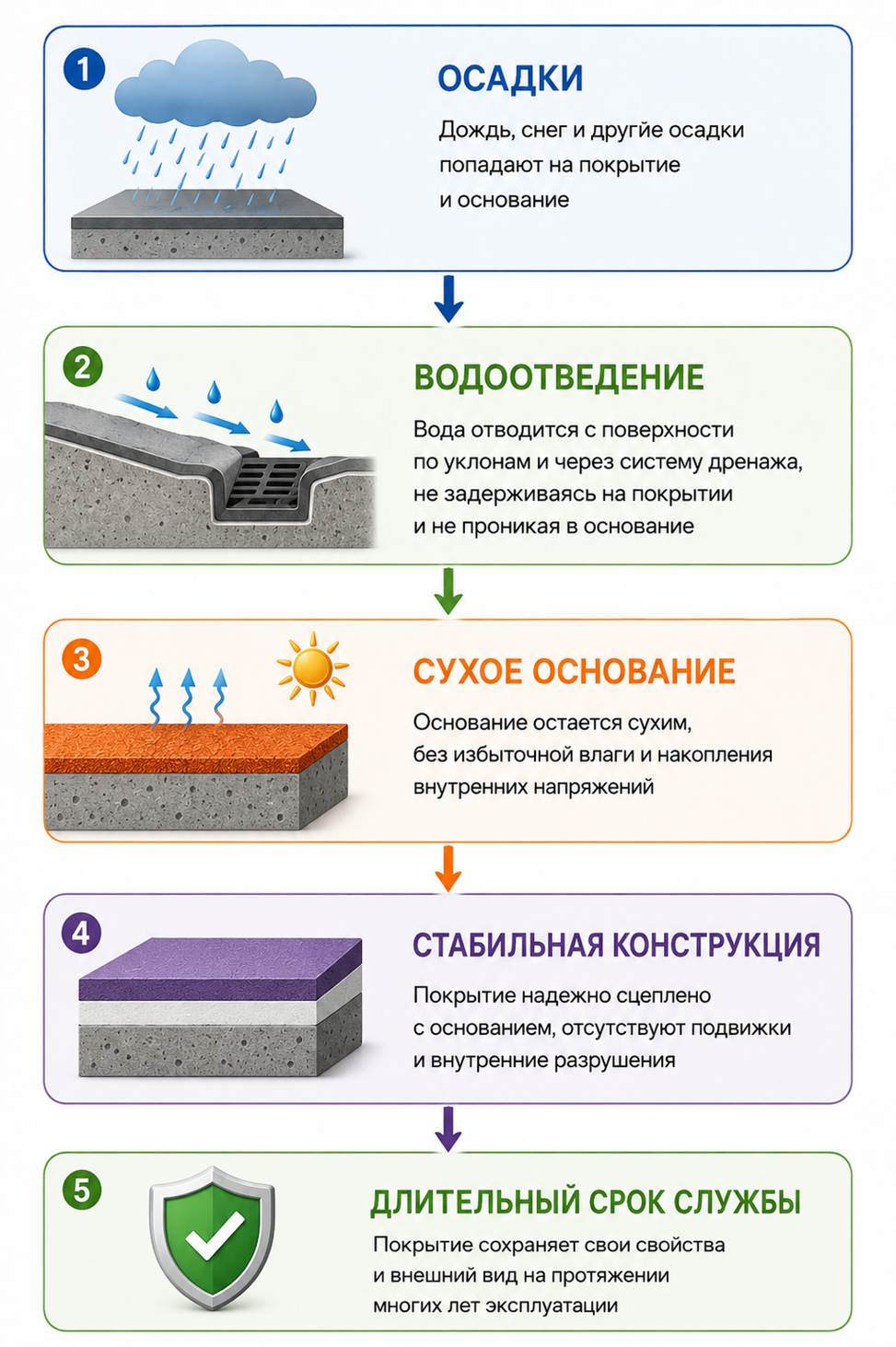

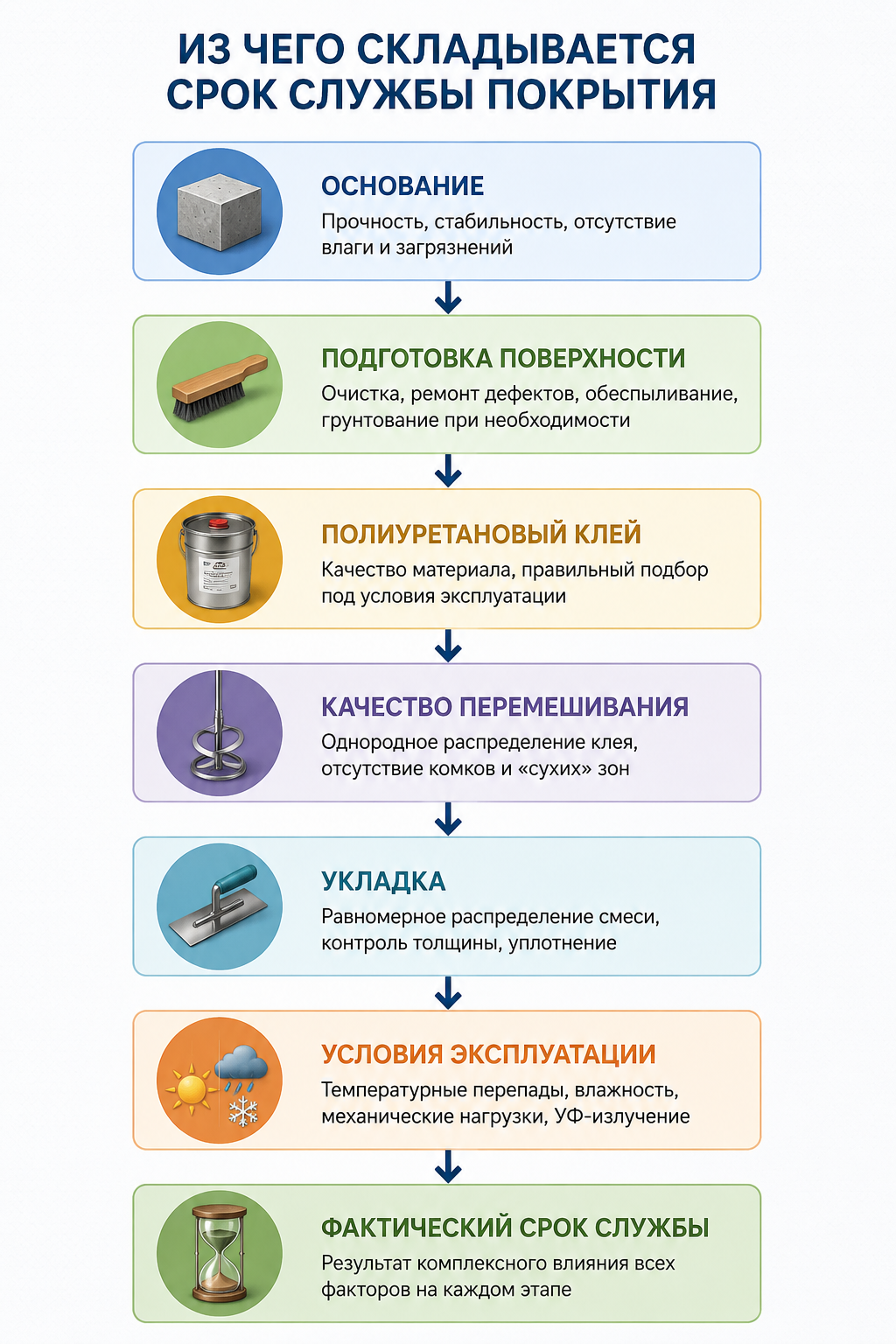

Из чего складывается долговечность покрытия

Практически все причины преждевременного разрушения можно разделить на пять групп.

Практика обследования спортивных и детских площадок показывает, что в большинстве случаев разрушение начинается не из-за старения полиуретана, а вследствие локального нарушения технологии производства работ.

Нормативная база

При проектировании, изготовлении и приемке покрытий необходимо руководствоваться не рекламными материалами производителей, а действующей нормативной документацией.

В зависимости от назначения объекта применяются различные стандарты.

Основные документы:

• ГОСТ 58726-2019 — покрытия из резиновой крошки. Общие технические требования;

• ГОСТ Р ЕН 1177 — ударопоглощающие покрытия детских игровых площадок;

• требования к основаниям, изложенные в проектной документации;

• технические условия производителя полиуретанового связующего;

• паспорт качества материала;

• инструкция по применению системы покрытия.

Нормативные документы определяют требования к эксплуатационным характеристикам покрытия, включая ударопоглощение, стойкость к климатическим воздействиям, износостойкость и безопасность эксплуатации.

Почему нельзя оценивать покрытие только визуально

После окончания работ покрытие может выглядеть одинаково независимо от качества выполнения.

Однако внутри материала уже могут присутствовать скрытые дефекты:

• недостаточное количество полиуретанового связующего;

• повышенная остаточная влажность основания;

• неравномерное распределение клея;

• локальные непроклеенные участки;

• пористость структуры;

• сниженная адгезия.

Именно поэтому приемка покрытия должна включать не только визуальный осмотр, но и контроль соблюдения технологии укладки, проверку климатических условий во время монтажа, документальное подтверждение применяемых материалов и соответствие работ требованиям производителя.

Почему покрытия начинают разрушаться уже через 1–2 сезона

Само по себе полиуретановое связующее обладает высокой стойкостью к циклическим нагрузкам, воздействию воды и перепадам температур. Однако при нарушении технологии в материале формируются локальные зоны концентрации напряжений.

В процессе эксплуатации именно эти участки становятся очагами разрушения. Под действием повторяющихся механических нагрузок, сезонных температурных деформаций и влаги микродефекты постепенно увеличиваются. Сначала появляются отдельные разрывы между гранулами, затем локальные отслоения, а после нескольких циклов замораживания и оттаивания дефекты распространяются по поверхности покрытия.

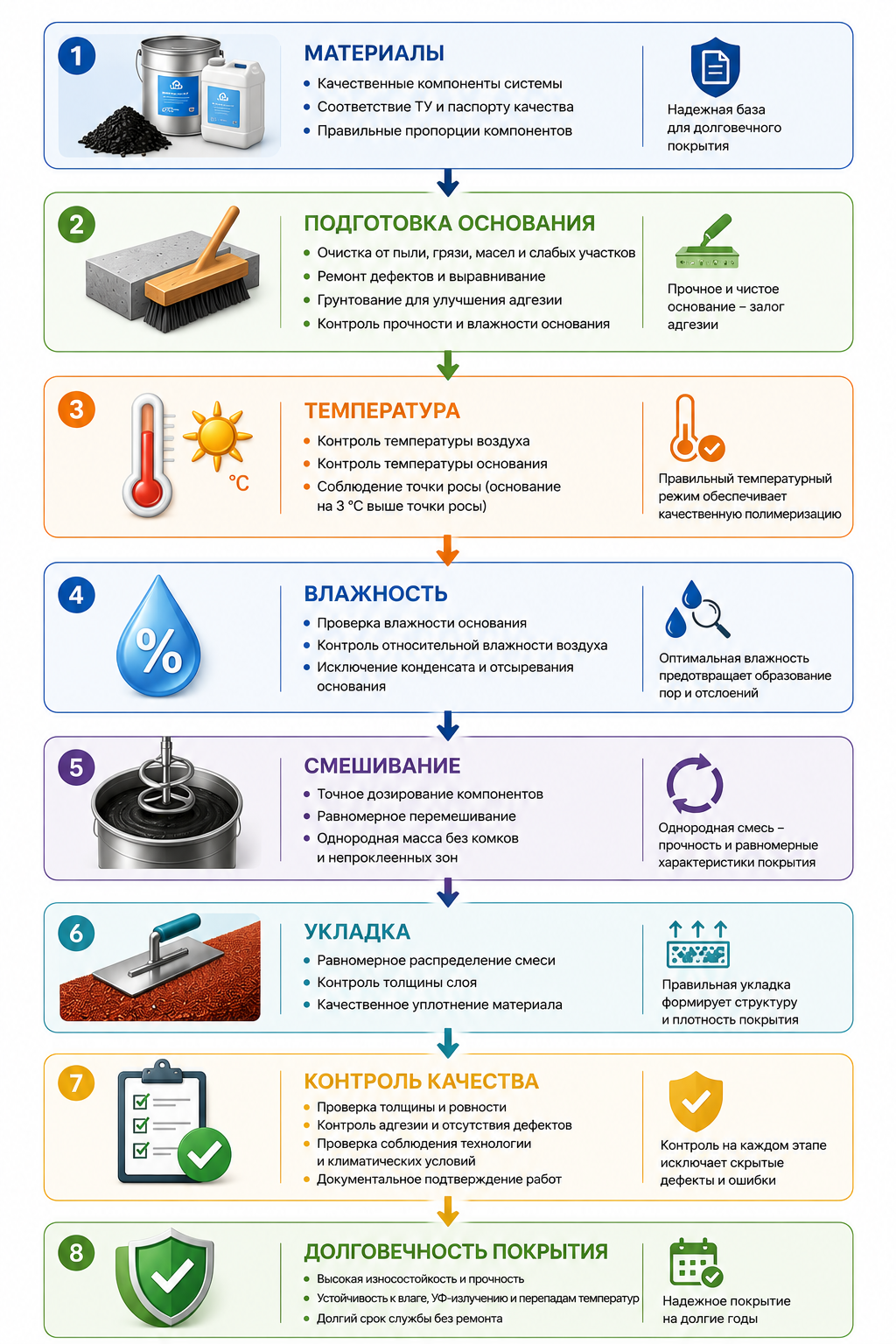

Поэтому устранение причин разрушения необходимо начинать не после появления повреждений, а еще на стадии подготовки основания, выбора полиуретанового связующего и организации технологического процесса.

Основные причины преждевременного разрушения покрытий из резиновой крошки

Практика обследования спортивных площадок, беговых дорожек, детских игровых зон и других объектов показывает, что большинство дефектов связано не с естественным старением материалов, а с нарушением технологии устройства покрытия. Практические рекомендации по подготовке основания, соблюдению климатических условий и выбору связующего регулярно приводятся в технической документации производителей и профильных руководствах.

Ниже рассмотрены наиболее распространенные причины снижения долговечности покрытия.

Причина №1. Недостаточная подготовка основания

Подготовка основания — наиболее важный этап устройства покрытия.

Даже полиуретановое связующее с высокой адгезией не способно компенсировать наличие загрязнений, цементного молочка, масляных пятен, непрочных участков или повышенной влажности основания.

Именно на границе раздела «основание — полиуретановое связующее» формируется основной слой сцепления.

Если этот слой нарушен, покрытие начинает отслаиваться независимо от качества остальных компонентов.

Что происходит

Адгезионная прочность определяется площадью фактического контакта полиуретана с основанием.

Пыль, остатки строительных материалов и масла уменьшают площадь контакта.

Следствием становится снижение прочности сцепления.

Основные причины

• отсутствие механической очистки;

• остатки цементного молочка;

• масляные загрязнения;

• наличие непрочных участков;

• отсутствие грунтования;

• превышение допустимой влажности.

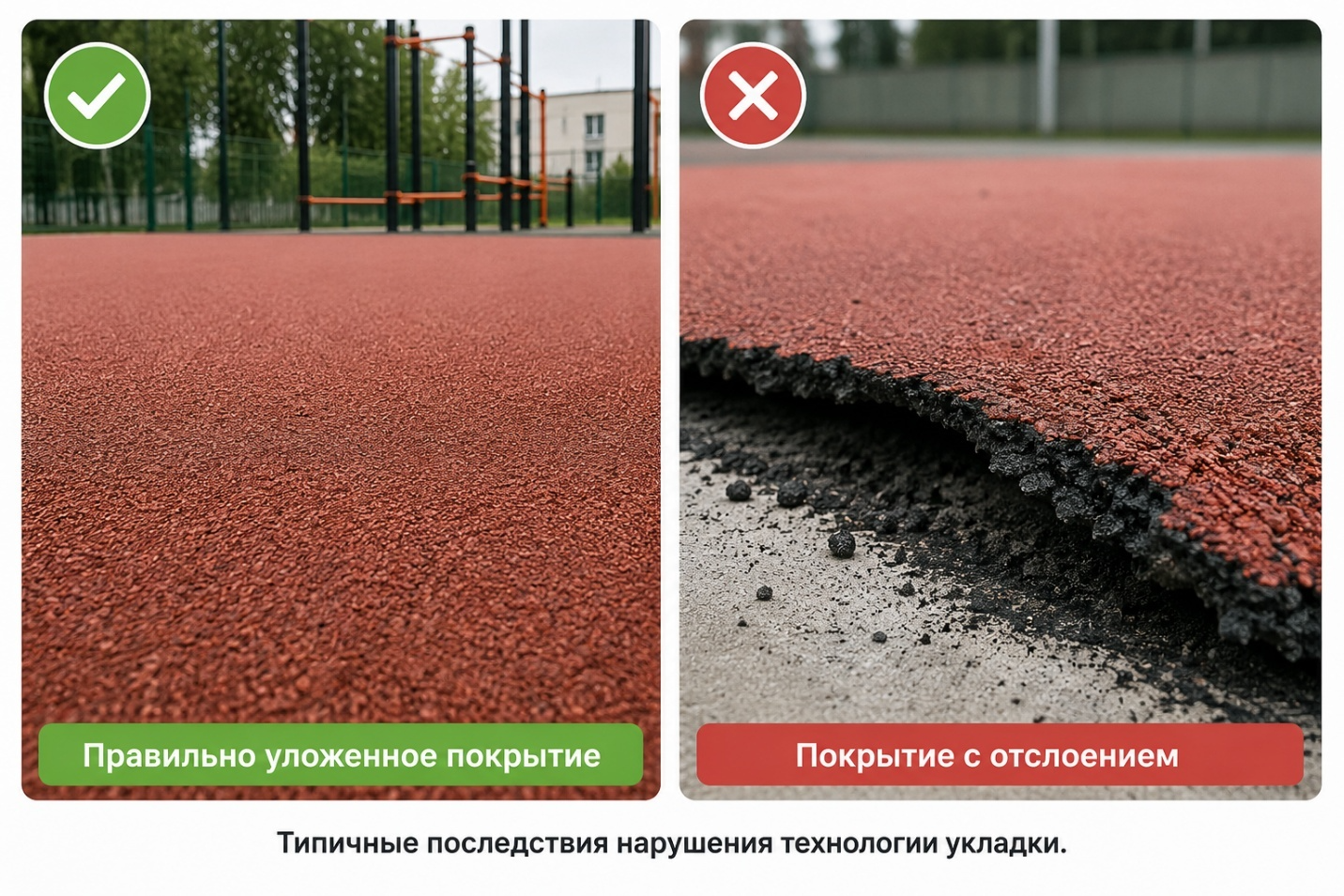

Признаки

• отсутствие механической очистки;

• локальное отслаивание;

• вспучивание покрытия;

• образование пустот;

• появление глухого звука при простукивании.

Как проверить

Перед укладкой рекомендуется выполнить:

• визуальный осмотр;

• проверку прочности основания;

• измерение остаточной влажности;

• контроль температуры основания;

• проверку отсутствия загрязнений.

Практическая рекомендация

Для бетонных оснований поверхность должна быть очищена дробеструйной или шлифовальной машиной до получения прочного минерального слоя с открытой пористой структурой.

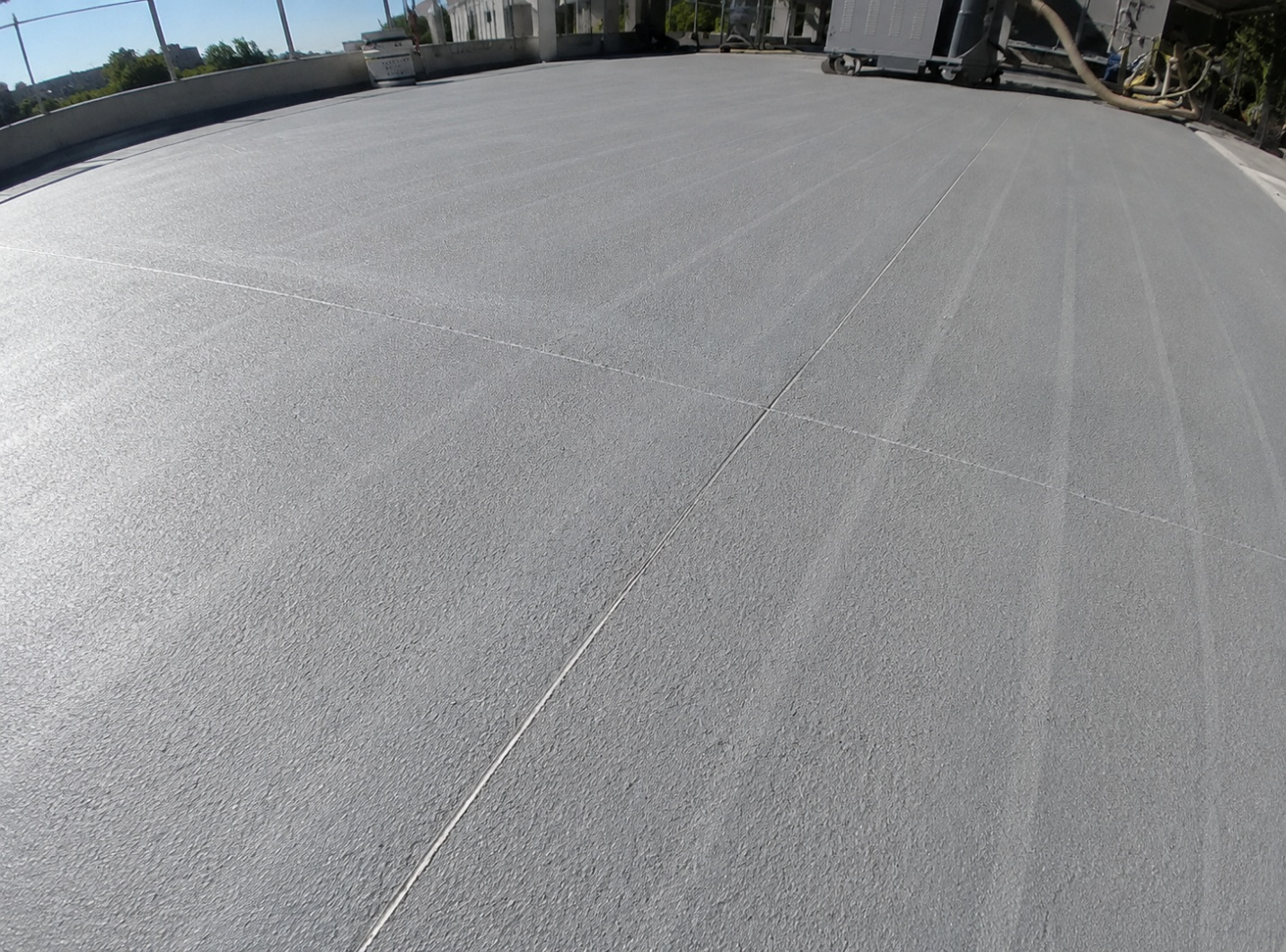

Правильно подготовленное бетонное основание после дробеструйной обработки.

Причина №2. Повышенная влажность основания

Влажность является одной из наиболее частых причин образования дефектов.

Полиуретановые связующие отверждаются по химическому механизму, чувствительному к присутствию воды.

При взаимодействии изоцианатных групп с водой происходит побочная реакция.

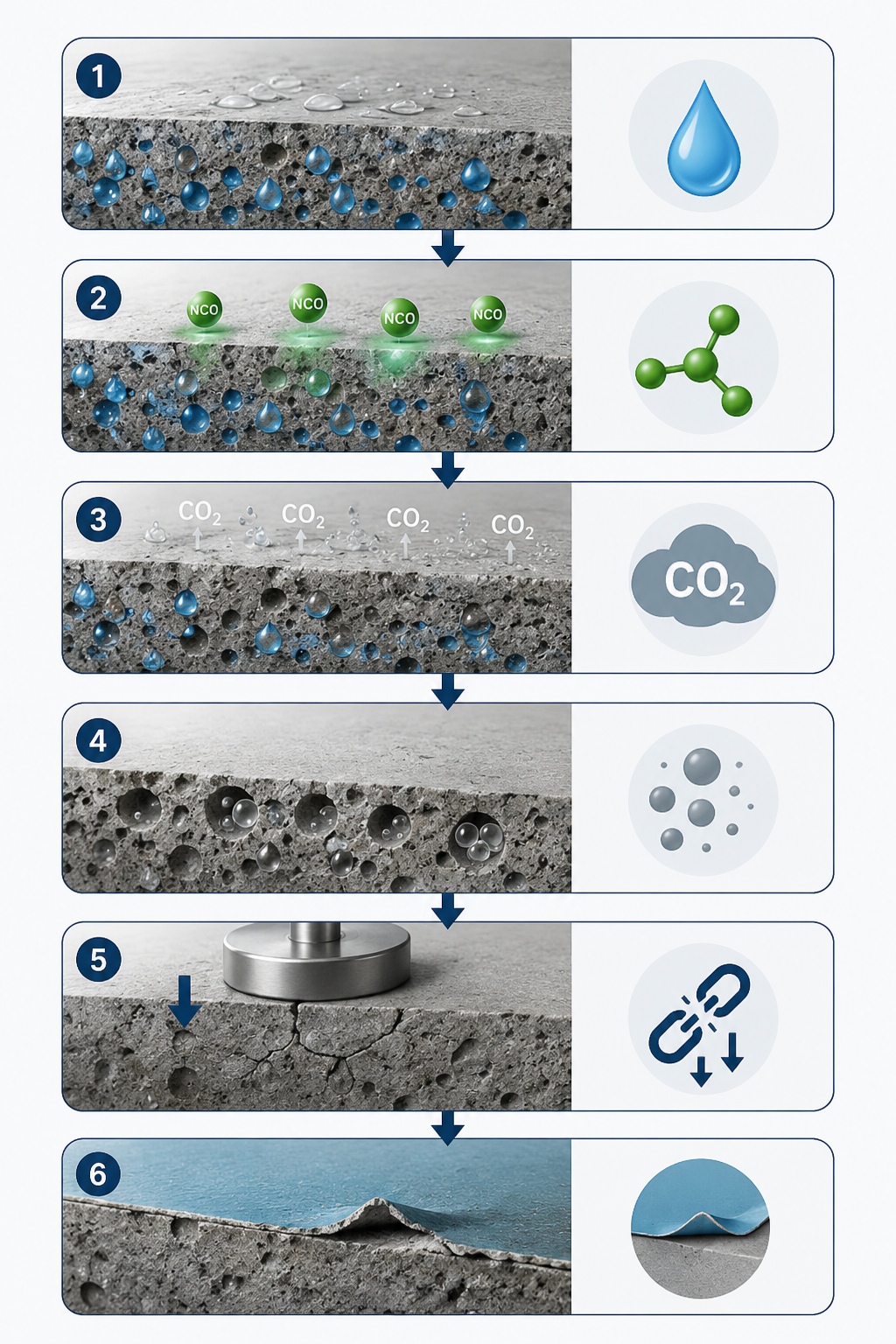

Схематично процесс можно представить следующим образом:

R–NCO + H₂O
         ↓
 нестабильная карбаминовая кислота
         ↓
 CO₂ ↑ + амин

Выделяющийся углекислый газ образует микропоры внутри связующего.

При большом количестве влаги появляются:

• пористость;

• снижение адгезии;

• снижение прочности;

• локальные пустоты.

Последствия

Даже если покрытие визуально выглядит качественным, его долговечность существенно уменьшается.

Особенно быстро такие дефекты проявляются после первых циклов замораживания и оттаивания.

Контроль

Перед укладкой рекомендуется определять остаточную влажность основания.

Для бетонных оснований применяются:

• карбидный метод (CM);

• электронные влагомеры (ориентировочная оценка);

• лабораторный анализ кернов (при необходимости).

Практическая рекомендация

Недостаточно оценивать сухость поверхности визуально. Верхний слой бетона может выглядеть сухим, тогда как внутри сохраняется избыточная влага, способная вызвать образование пузырей после укладки покрытия.

Причина №3. Недостаточное количество полиуретанового связующего

Полиуретановый клей выполняет сразу несколько функций:

• связывает гранулы;

• распределяет нагрузку;

• обеспечивает адгезию;

• компенсирует локальные деформации.

Экономия связующего практически всегда приводит к снижению долговечности покрытия.

Почему это происходит

Контакт между гранулами осуществляется через тонкие перемычки полиуретана.

При недостаточном количестве клея число контактных мостиков уменьшается.

Возникают локальные концентрации напряжений.

Именно в этих местах начинается разрушение покрытия.

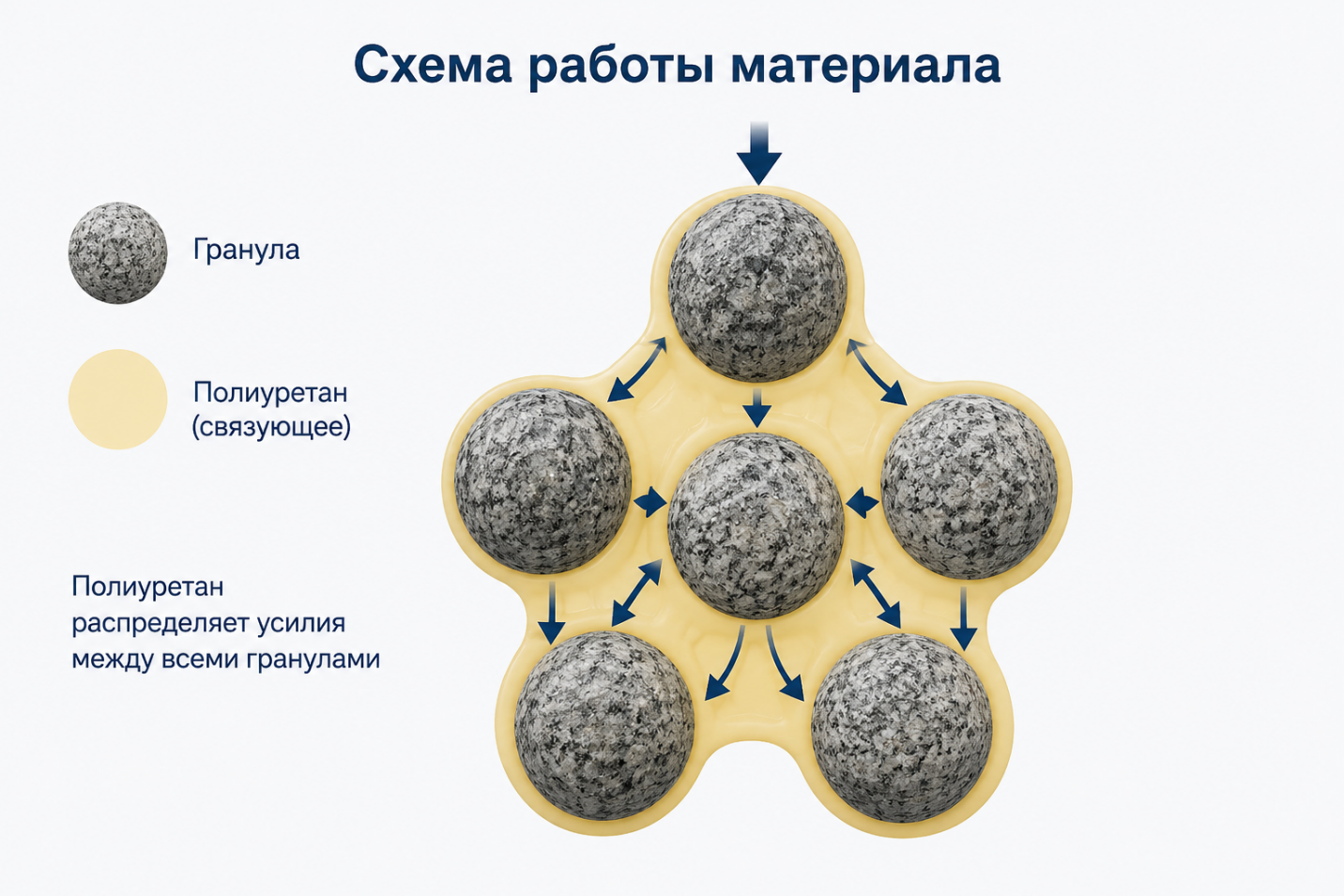

Схема работы материала

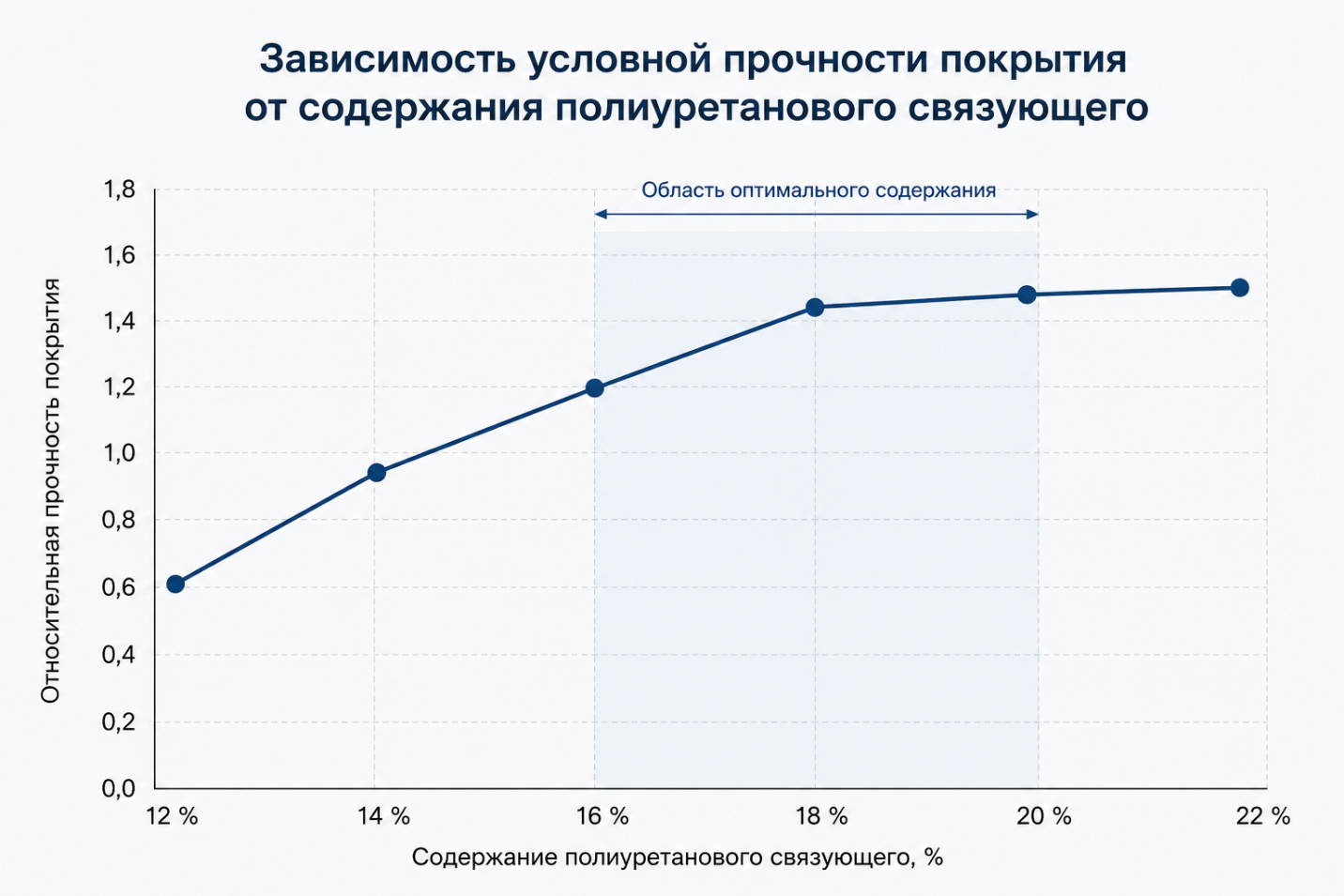

Упрощенная зависимость прочности

При неизменной фракции крошки увеличение содержания связующего приводит к росту площади контакта между гранулами.

В инженерной практике зависимость можно представить в общем виде:

σ=k⋅A\sigma = k \cdot Aσ=k⋅A

где:

σ — условная прочность структуры;

A — суммарная площадь контактов между гранулами;

k — коэффициент, зависящий от характеристик полиуретанового связующего и структуры материала.

После достижения оптимального содержания клея дальнейшее увеличение его количества не приводит к пропорциональному росту прочности и может ухудшать экономическую эффективность системы.

Что происходит при недостатке клея

• выкрашивание гранул;

• осыпание поверхности;

• снижение износостойкости;

• образование трещин.

Что происходит при избытке клея

Избыточное количество полиуретанового связующего также нежелательно.

Возможные последствия:

• увеличение стоимости покрытия;

• более длительное отверждение;

• снижение коэффициента трения;

• изменение внешнего вида поверхности.

Поэтому расход связующего должен соответствовать рекомендациям производителя и технологическим испытаниям для конкретной фракции крошки.

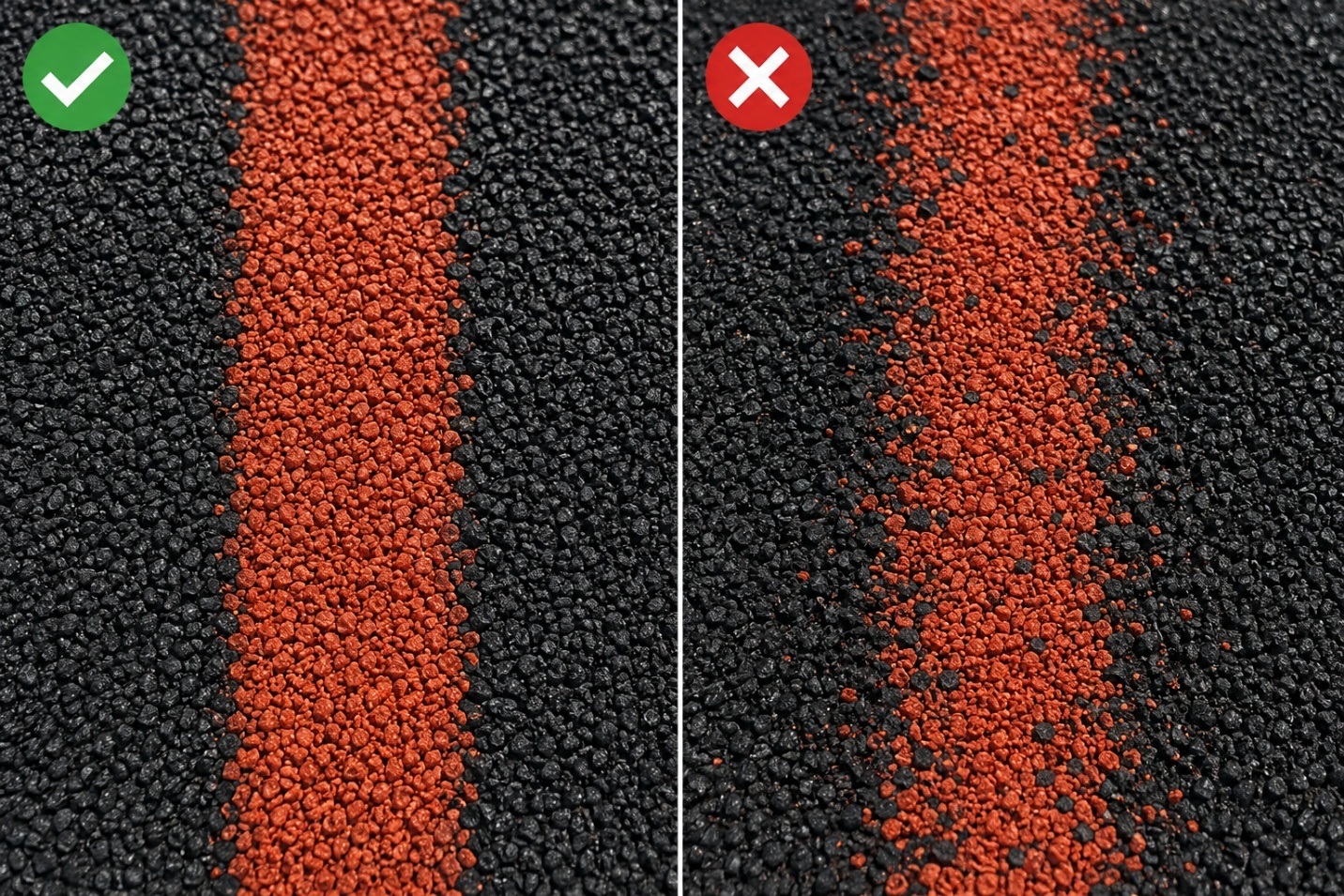

Причина №4. Некачественное перемешивание компонентов

Даже при правильном расходе клея возможно неравномерное распределение связующего по объему смеси.

На практике это происходит при:

• недостаточном времени перемешивания;

• использовании неподходящего смесительного оборудования;

• чрезмерной загрузке смесителя;

• низкой скорости вращения.

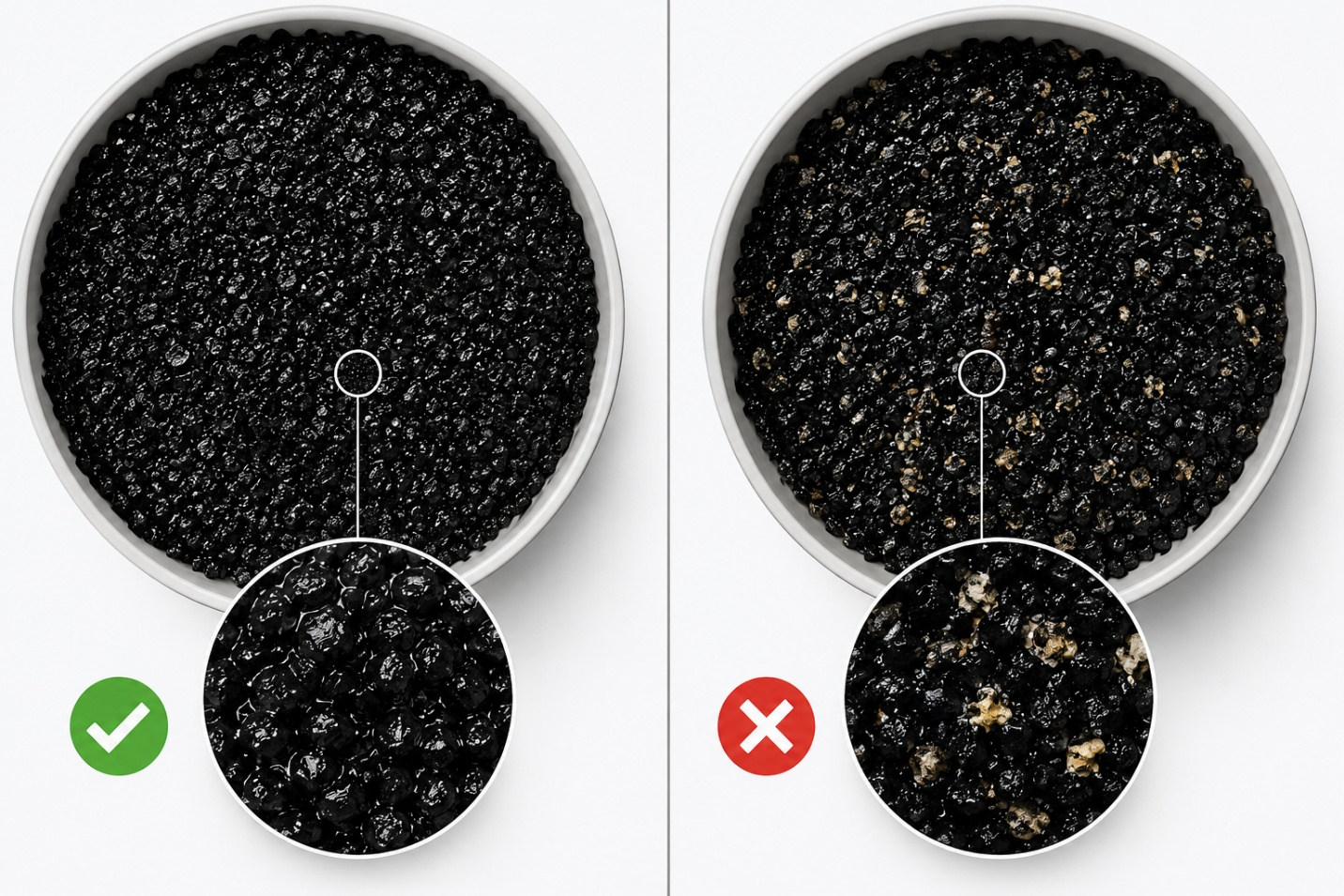

В результате часть гранул оказывается полностью покрытой полиуретаном, тогда как другие практически не имеют клеевой оболочки.

Такая неоднородность приводит к локальным различиям в жесткости и прочности покрытия.

Практическая рекомендация

Продолжительность и интенсивность перемешивания должны обеспечивать равномерное смачивание каждой гранулы резиновой крошки без образования непромешанных зон и сгустков связующего.

Причина №5. Несоблюдение температурно-влажностного режима при укладке

Полиуретановое связующее представляет собой реакционноспособную систему, скорость отверждения которой определяется температурой окружающей среды, температурой основания и относительной влажностью воздуха.

В отличие от цементных материалов, процесс твердения полиуретана является химической реакцией образования пространственной полимерной сетки. Поэтому изменение климатических условий непосредственно влияет на кинетику полимеризации.

При отклонении температуры от рекомендуемого диапазона изменяются:

• скорость образования полиуретановой сетки;

• вязкость связующего;

• смачиваемость поверхности гранул;

• время жизни смеси;

• скорость набора механической прочности.

Что происходит при низкой температуре

При снижении температуры увеличивается вязкость полиуретанового связующего.

Следствия:

• ухудшается распределение клея между гранулами;

• увеличивается время перемешивания;

• снижается качество уплотнения;

• увеличивается время полного отверждения.

Кроме того, при температуре основания, близкой к точке росы, значительно возрастает риск конденсации влаги.

Что происходит при высокой температуре

Повышение температуры ускоряет химическую реакцию.

С одной стороны, покрытие быстрее набирает прочность.

С другой стороны:

• резко сокращается жизнеспособность смеси;

• ухудшается качество распределения материала;

• возрастает вероятность появления непроклеенных участков.

Почему необходимо учитывать точку росы

Одной из наиболее распространенных причин появления пузырей является образование конденсата на поверхности основания.

Даже визуально сухой бетон может покрываться тонкой пленкой влаги.

Толщина такой пленки составляет доли миллиметра, однако этого достаточно для нарушения адгезии полиуретана.

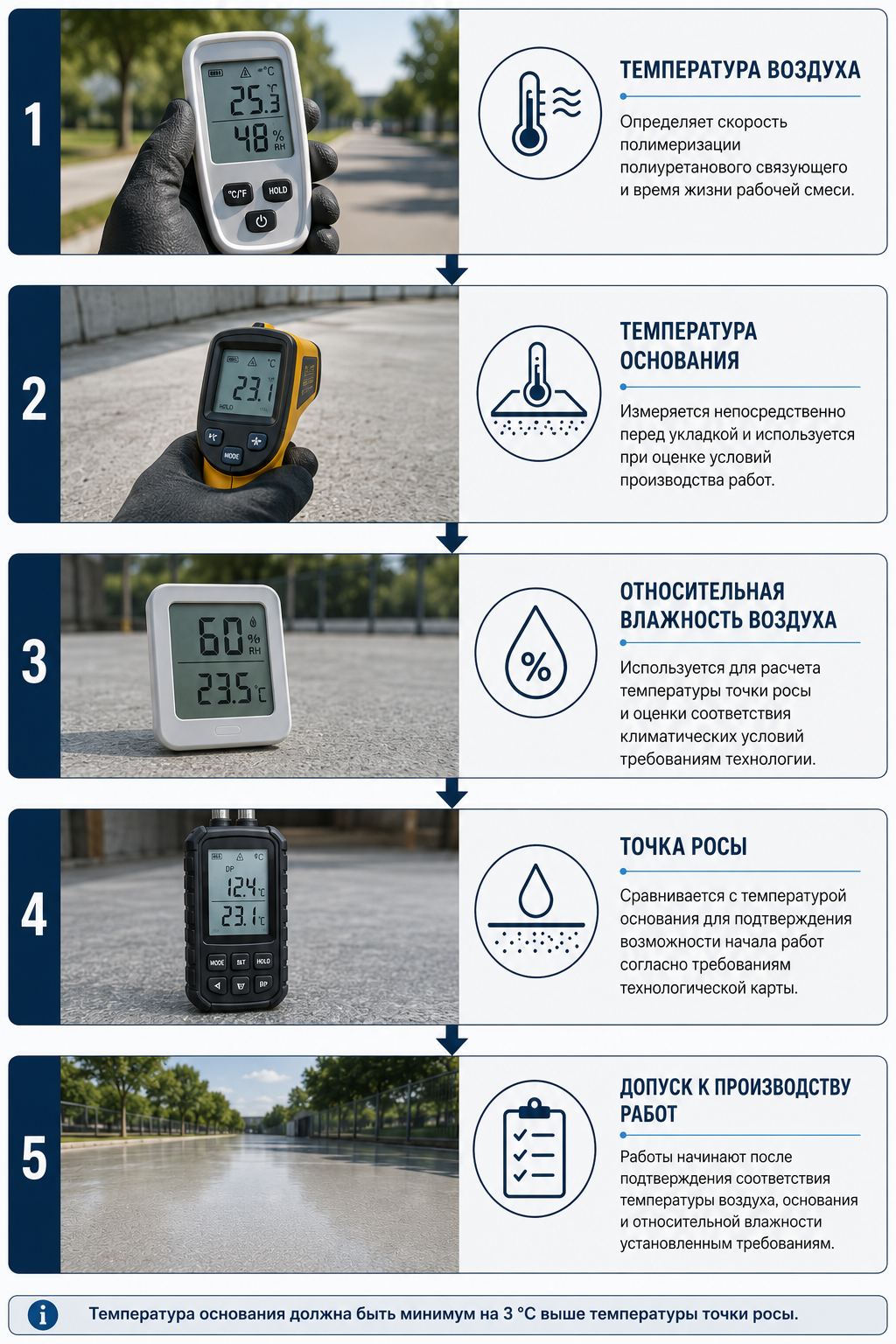

Поэтому перед началом работ необходимо контролировать:

• температуру воздуха;

• температуру основания;

• относительную влажность воздуха;

• температуру точки росы.

Практическое правило:

Температура основания должна быть минимум на 3 °C выше температуры точки росы.

Это требование применяется не только при устройстве покрытий из резиновой крошки, но и при нанесении большинства полиуретановых и эпоксидных материалов.

Причина №6. Неправильный выбор толщины покрытия

Толщина покрытия определяет не только расход материалов.

Она влияет на:

• распределение нагрузки;

• ударопоглощение;

• сопротивление продавливанию;

• усталостную долговечность.

Одной из типичных ошибок является использование одинаковой толщины покрытия для объектов с различной интенсивностью эксплуатации.

Например:

• детская площадка;

• беговая дорожка;

• площадка для воркаута;

• зона вокруг тренажеров;

• входная группа.

Нагрузки на этих объектах отличаются в несколько раз.

Почему тонкое покрытие быстрее разрушается

При приложении нагрузки возникают напряжения сжатия и сдвига.

Максимальные напряжения концентрируются возле основания.

Чем меньше толщина покрытия, тем выше величина внутренних напряжений.

В первом приближении зависимость можно представить:

σ≈PA\sigma \approx \frac{P}{A}σ≈AP​

где

σ — напряжение,

P — приложенная нагрузка,

A — площадь распределения нагрузки.

При увеличении толщины покрытия площадь перераспределения нагрузки возрастает, вследствие чего уменьшаются локальные напряжения.

Подбор толщины должен выполняться исходя из:

• назначения объекта;

• интенсивности эксплуатации;

• требований безопасности;

• проектной документации;

• требований к ударопоглощению.

Влияние толщины покрытия на эксплуатационные характеристики

Толщина	Область применения	Особенности
10 мм	декоративные покрытия	минимальные нагрузки
15 мм	пешеходные зоны	средняя нагрузка
20–25 мм	спортивные площадки	высокая износостойкость
30–50 мм	детские площадки	повышенное ударопоглощение (в зависимости от требований проекта)

Причина №7. Неправильный выбор фракции резиновой крошки

Фракционный состав определяет внутреннюю структуру покрытия.

Гранулы различного размера формируют различную плотность упаковки.

Это влияет на:

• расход клея;

• пористость;

• прочность;

• водопроницаемость;

• внешний вид.

Что происходит при использовании слишком крупной фракции

Увеличивается объем пустот.

Следствия:

• возрастает расход связующего;

• ухудшается внешний вид;

• уменьшается площадь контакта между гранулами.

Что происходит при слишком мелкой фракции

Смесь становится более плотной.

Однако одновременно:

• увеличивается удельная площадь поверхности;

• возрастает требуемый расход полиуретанового клея;

• увеличивается вязкость смеси.

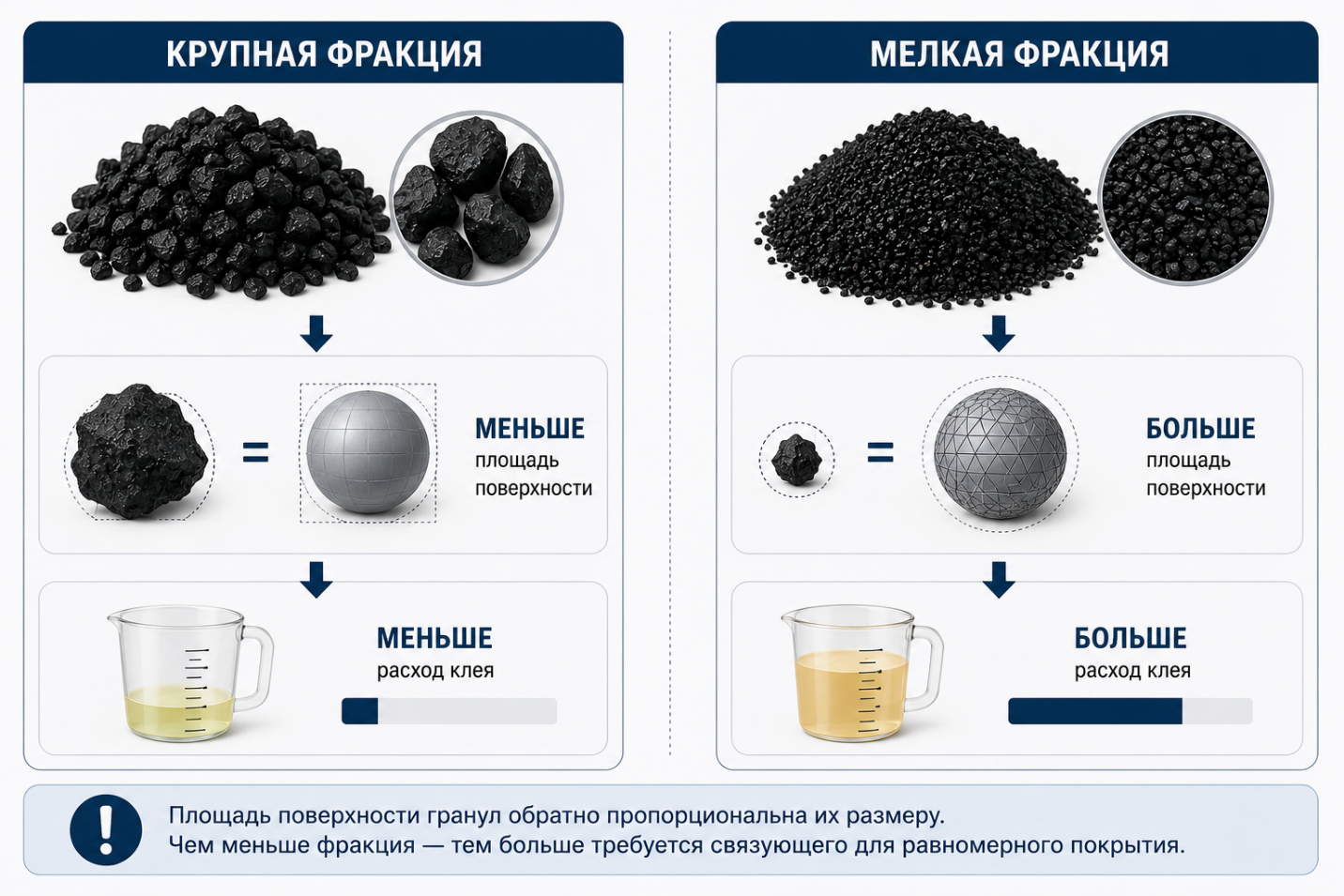

Инженерное объяснение

Расход связующего определяется площадью поверхности гранул.

Для сферической частицы:

S=6ρ⋅dS=\frac{6}{\rho \cdot d}S=ρ⋅d6​

где:

S — удельная площадь поверхности,

ρ — плотность материала,

d — средний диаметр гранулы.

Из формулы видно:

при уменьшении размера гранул площадь поверхности возрастает обратно пропорционально диаметру.

Следовательно, для более мелкой крошки требуется больше полиуретанового связующего.

Причина №8. Недостаточное уплотнение смеси

После распределения смеси начинается стадия формирования структуры покрытия.

Именно на этом этапе создаются контактные зоны между гранулами.

Если смесь недостаточно уплотнена:

• увеличивается пористость;

• снижается плотность;

• уменьшается количество контактных мостиков;

• возрастает водопоглощение.

Что происходит внутри покрытия

Во время уплотнения гранулы занимают положение с минимальным объемом пустот.

Одновременно полиуретановое связующее перераспределяется между контактными поверхностями.

При отсутствии достаточного давления часть пустот остается незаполненной.

Практические последствия

Недоуплотненное покрытие имеет:

• меньшую прочность;

• более высокое истирание;

• повышенное водопоглощение;

• меньшую морозостойкость.

Признаки недостаточного уплотнения

• шероховатая поверхность;

• рыхлая структура;

• выпадение отдельных гранул;

• быстрое загрязнение покрытия;

• повышенный расход воды при эксплуатации.

Причина №9. Отсутствие организованного водоотведения

Вода сама по себе не разрушает полиуретановое покрытие.

Основная опасность заключается в длительном увлажнении основания и многократных циклах замораживания и оттаивания.

При отсутствии уклонов и исправной дренажной системы вода задерживается на поверхности или проникает в конструкцию основания.

Это может приводить к:

• вымыванию мелких частиц основания;

• снижению адгезии на границе слоев;

• локальным подвижкам основания;

• ускоренному развитию дефектов.

На этапе проектирования необходимо предусматривать нормативные уклоны, систему отвода поверхностных вод и конструкцию основания, соответствующую условиям эксплуатации объекта.

Сводная таблица причин преждевременного разрушения

Причина	Основной механизм	Наиболее вероятный дефект	Возможность предотвращения
Неподготовленное основание	Потеря адгезии	Отслоение	Высокая
Повышенная влажность	Образование пор	Вспучивание	Высокая
Недостаток связующего	Недостаток контактных мостиков	Выкрашивание	Высокая
Некачественное перемешивание	Неоднородная структура	Локальные разрушения	Высокая
Нарушение температурного режима	Некорректная полимеризация	Снижение прочности	Высокая
Недостаточная толщина	Повышенные напряжения	Трещины	Высокая
Неправильная фракция	Изменение плотности упаковки	Повышенный расход клея, снижение прочности	Средняя
Недостаточное уплотнение	Высокая пористость	Истирание	Высокая
Отсутствие водоотведения	Увлажнение конструкции	Отслоение, разрушение основания	Высокая



Инженерный расчет расхода полиуретанового связующего

Одной из самых распространенных ошибок при устройстве покрытий является подбор расхода полиуретанового связующего исключительно по экономическим соображениям.

Такой подход неизбежно приводит к снижению прочности покрытия, ухудшению его износостойкости и сокращению срока эксплуатации.

При этом увеличение расхода клея выше оптимального значения также не всегда оправдано. После достижения необходимой площади контакта между гранулами дальнейшее увеличение содержания полиуретана практически не повышает механические характеристики покрытия, но значительно увеличивает стоимость материала.

Следовательно, задача технолога заключается не в максимальном или минимальном расходе клея, а в подборе его оптимального количества для конкретной фракции резиновой крошки и условий эксплуатации.

Какие параметры влияют на расход связующего

Не существует универсального значения расхода полиуретанового клея.

Он зависит от комплекса факторов:

• фракции резиновой крошки;

• формы гранул;

• содержания пылевидной фракции;

• плотности укладки смеси;

• толщины покрытия;

• температуры материала;

• требований к прочности покрытия.

Поэтому расход, указанный производителем, следует рассматривать как ориентир, который должен подтверждаться технологическими испытаниями.

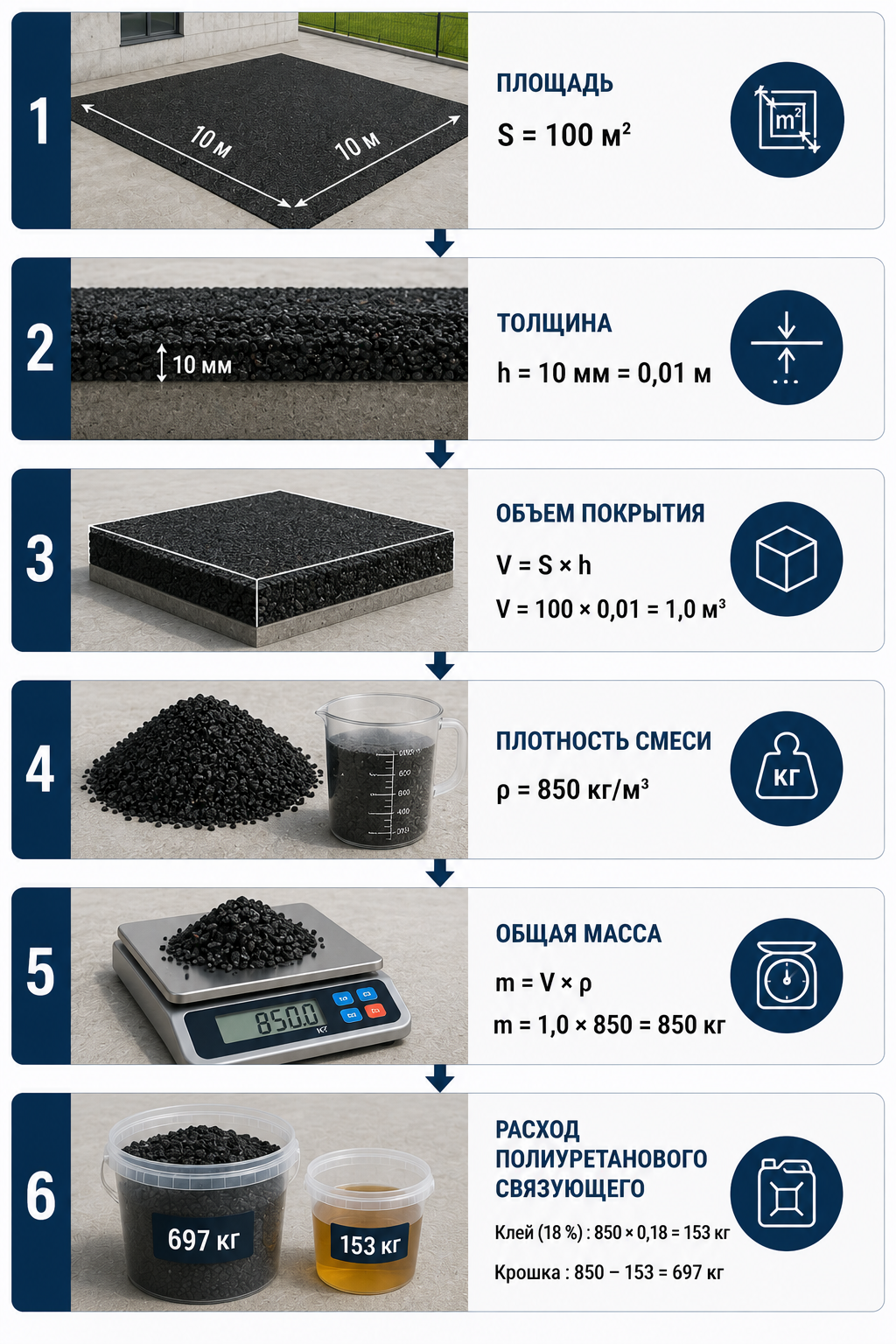

Пример расчета количества материалов

Чтобы расчет воспринимался проще рассмотрим покрытие площадью 100 м² толщиной 10 мм.

Объем покрытия определяется по формуле:

V=S×hV=S\times hV=S×h

где:

S — площадь покрытия, м²;

h — толщина покрытия, м.

Для рассматриваемого примера:

V=100×0,01=1,0 м3V=100\times0,01=1,0\ м^3V=100×0,01=1,0 м3

Если средняя насыпная плотность готовой смеси составляет 850 кг/м³, масса покрытия составит:

m=V×ρm=V\times\rhom=V×ρ m=1,0×850=850 кгm=1,0\times850=850\ кгm=1,0×850=850 кг

При содержании полиуретанового связующего 18 % масса клея будет равна:

mклея=850×0,18=153 кгm_{клея}=850\times0,18=153\ кгmклея​=850×0,18=153 кг

Соответственно:

• резиновая крошка — 697 кг;

• полиуретановый клей — 153 кг.

Приведенный пример демонстрирует методику расчета. Фактический расход должен определяться технологической картой производителя связующего и подтверждаться опытным замесом.

Как увеличение содержания клея влияет на стоимость жизненного цикла покрытия

При выборе состава смеси многие подрядчики ориентируются исключительно на стоимость материалов.

Однако с инженерной точки зрения более корректно анализировать стоимость жизненного цикла покрытия.

Она включает:

• стоимость материалов;

• стоимость укладки;

• эксплуатационные расходы;

• стоимость локальных ремонтов;

• стоимость полной замены покрытия.

Если недостаток связующего приводит к разрушению покрытия через несколько сезонов эксплуатации, первоначальная экономия полностью нивелируется затратами на ремонт.

Именно поэтому экономическая эффективность должна оцениваться не по стоимости одного килограмма клея, а по стоимости одного года эксплуатации покрытия.

Упрощенный расчет

Предположим:

стоимость покрытия составляет

2 500 руб./м²

Вариант А

Экономия на связующем:

50 руб./м².

Через несколько лет требуется капитальный ремонт покрытия.

Вариант Б

Дополнительный расход клея:

50 руб./м².

Ремонт не требуется в течение нормативного периода эксплуатации.

Даже без учета стоимости демонтажа и повторного устройства покрытия дополнительные затраты на качественное связующее оказываются существенно ниже расходов на преждевременное восстановление покрытия.

Этот пример иллюстрирует принцип оценки жизненного цикла. Конкретные сроки эксплуатации и экономический эффект должны рассчитываться для каждого объекта отдельно с учетом проектных решений и условий эксплуатации.

Производственный контроль качества

Контроль качества должен осуществляться не только после окончания работ, но и на каждом этапе производства.

Оптимально организовать его в четыре стадии.

Этап 1. Контроль материалов

Проверяются:

• паспорт качества полиуретанового связующего;

• срок хранения;

• температура компонентов;

• однородность материала;

• отсутствие признаков кристаллизации или расслоения;

• соответствие фракционного состава резиновой крошки проекту.

Этап 2. Контроль основания

Перед началом работ необходимо подтвердить:

• прочность основания;

• отсутствие загрязнений;

• отсутствие непрочных участков;

• влажность;

• температуру основания;

• температуру воздуха;

• относительную влажность;

• температуру точки росы.

Этап 3. Контроль технологического процесса

Во время укладки контролируются:

• масса компонентов;

• продолжительность перемешивания;

• время использования смеси;

• равномерность распределения;

• качество уплотнения;

• толщина покрытия.

Этап 4. Приемочный контроль

После завершения работ рекомендуется проверить:

• внешний вид покрытия;

• отсутствие непроклеенных участков;

• отсутствие пузырей;

• отсутствие трещин;

• равномерность цвета;

• соответствие проектной толщине;

• качество примыканий;

• ровность поверхности.



Карта производственного контроля

Этап	Что контролируется	Метод
Материалы	Паспорт, срок хранения, температура	Документальный и визуальный контроль
Основание	Прочность, влажность, чистота	Осмотр, измерения
Приготовление смеси	Масса компонентов, время перемешивания	Контроль технологической карты
Укладка	Толщина, уплотнение, равномерность	Измерительный контроль
Приемка	Внешний вид, геометрия, отсутствие дефектов	Визуальный и инструментальный контроль

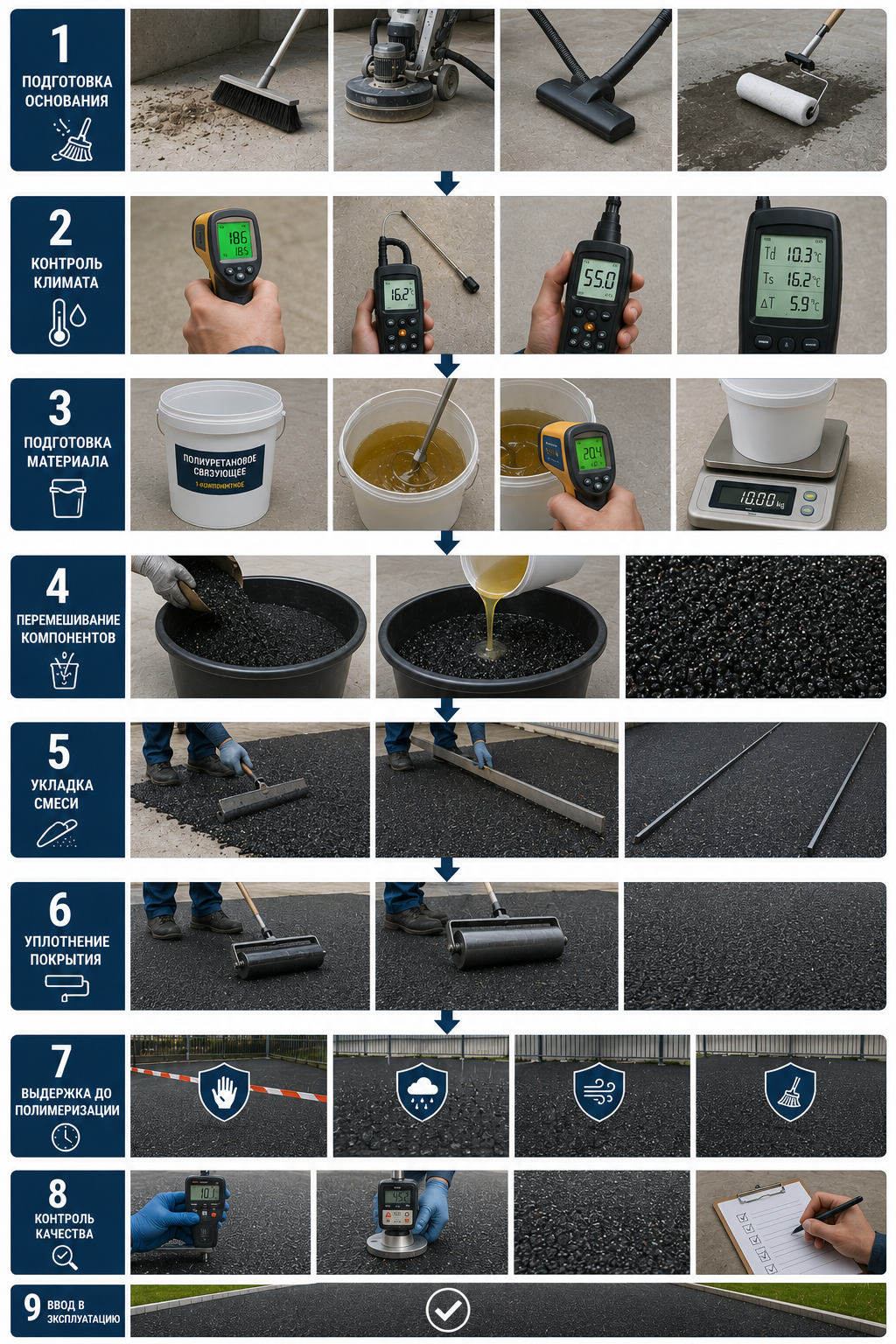

Пошаговая технология устройства покрытия

Независимо от производителя полиуретанового связующего последовательность операций остается практически одинаковой.

Шаг 1. Подготовка основания

Основание очищается от загрязнений, непрочных участков, цементного молочка, масел и строительной пыли.

При необходимости выполняется механическая обработка и грунтование.

Шаг 2. Контроль климатических условий

Измеряются:

• температура воздуха;

• температура основания;

• относительная влажность;

• температура точки росы.

При несоответствии условий работы откладываются.

Шаг 3. Подготовка компонентов

Перед приготовлением смеси проверяются:

• температура полиуретанового связующего;

• однородность материала;

• масса компонентов.

Все компоненты должны соответствовать технологической карте производителя.

Шаг 4. Приготовление смеси

Резиновая крошка и полиуретановое связующее тщательно перемешиваются до полного и равномерного смачивания гранул.

Недопустимо наличие непроклеенных участков или локальных скоплений связующего.

Шаг 5. Распределение смеси

Смесь укладывается равномерным слоем проектной толщины.

Толщина контролируется по маякам или другим предусмотренным проектом средствам контроля.

Шаг 6. Уплотнение

После распределения смесь уплотняется до получения однородной структуры с минимальным количеством внутренних пустот.

Именно на этом этапе формируется окончательная плотность покрытия.

Шаг 7. Выдержка до ввода в эксплуатацию

До полного завершения процесса полимеризации покрытие должно быть защищено от:

• механических нагрузок;

• атмосферных осадков;

• загрязнений;

• попадания посторонних предметов.

Конкретная продолжительность выдержки определяется технической документацией производителя связующего и фактическими климатическими условиями на объекте.

Практические рекомендации инженеров

На основе анализа причин преждевременного разрушения покрытий можно сформулировать несколько ключевых принципов, которые позволяют существенно снизить риск возникновения дефектов:

• не начинать работы без контроля температуры основания, относительной влажности и точки росы;

• не изменять рекомендуемое производителем соотношение компонентов без проведения испытаний;

• использовать материалы с подтвержденными характеристиками и действующими паспортами качества;

• контролировать массу компонентов при каждом замесе, а не ориентироваться на объемную дозировку;

• регулярно проверять фактическую толщину покрытия и качество уплотнения в процессе укладки;

• оформлять результаты производственного контроля в исполнительной документации.

Такая организация работ позволяет не только повысить качество покрытия, но и упростить приемку объекта техническим надзором и подтвердить соблюдение технологии в случае возникновения спорных ситуаций.



Типичные ошибки подрядчиков

Анализ дефектов покрытий показывает, что большинство проблем возникает из-за повторяющихся технологических ошибок. Во многих случаях разрушение начинается уже в первые месяцы эксплуатации, хотя визуально после укладки покрытие выглядело качественным.

Наиболее распространенные ошибки представлены в таблице.

Ошибка	Последствие	Как предотвратить
Укладка по влажному основанию	Пузыри, потеря адгезии	Контроль остаточной влажности и точки росы
Экономия полиуретанового связующего	Выкрашивание гранул, снижение прочности	Соблюдать рекомендованный расход производителя
Отсутствие грунтовки основания	Отслоение покрытия	Использовать совместимый праймер
Недостаточное перемешивание	Неоднородная структура	Соблюдать время перемешивания
Нарушение пропорций компонентов	Замедленная или неполная полимеризация	Использовать весовое дозирование
Работа при неблагоприятных климатических условиях	Снижение качества покрытия	Контролировать температуру и влажность
Недостаточное уплотнение	Повышенная пористость	Использовать специализированный инструмент
Несоблюдение времени выдержки	Повреждение неотвержденного покрытия	Исключить нагрузки до полного отверждения
Отсутствие уклонов и дренажа	Застой воды и ускоренное разрушение основания	Предусматривать водоотведение на стадии проекта

Практические рекомендации специалистов

Практика устройства покрытий показывает, что долговечность определяется не одним параметром, а качеством выполнения всех технологических операций.

При выполнении работ рекомендуется придерживаться следующих принципов:

• использовать только совместимые материалы одного технологического комплекса;

• хранить полиуретановое связующее в условиях, указанных производителем;

• перед каждым рабочим днем выполнять контроль температуры основания и точки росы;

• не изменять рекомендованные пропорции компонентов без лабораторной проверки;

• дозировать компоненты по массе, а не по объему;

• контролировать фактический расход материалов на каждом замесе;

• оформлять журнал производства работ с фиксацией температуры воздуха, температуры основания, относительной влажности и времени приготовления каждой партии смеси;

• проводить обучение персонала работе с конкретной системой полиуретанового связующего.

Такая организация работ позволяет существенно снизить вероятность технологических ошибок и обеспечить воспроизводимое качество покрытия на всех объектах.

Чек-лист технического надзора

Перед приемкой покрытия рекомендуется проверить:

Основание

☐ Основание соответствует проектной документации.

☐ Поверхность очищена.

☐ Отсутствуют непрочные участки.

☐ Проверена остаточная влажность.

☐ Выполнено грунтование (если предусмотрено системой).

Материалы

☐ Проверены паспорта качества.

☐ Проверены сроки хранения.

☐ Использована требуемая фракция крошки.

☐ Использовано рекомендованное полиуретановое связующее.

Производство работ

☐ Контролировалась температура воздуха.

☐ Контролировалась температура основания.

☐ Контролировалась относительная влажность.

☐ Контролировалась температура точки росы.

☐ Соблюдены пропорции компонентов.

☐ Соблюдено время перемешивания.

☐ Выполнено качественное уплотнение.

Приемка

☐ Толщина покрытия соответствует проекту.

☐ Отсутствуют пузыри.

☐ Отсутствуют непроклеенные зоны.

☐ Цвет однородный.

☐ Покрытие не имеет отслоений.

☐ Выполнены примыкания.

☐ Покрытие выдержано до полной полимеризации.

Часто задаваемые вопросы (FAQ)

Какой фактор сильнее всего влияет на срок службы покрытия?

На практике наибольшее влияние оказывает качество подготовки основания. Даже использование высококачественного полиуретанового связующего не компенсирует загрязнения, повышенную влажность или недостаточную прочность основания.

Можно ли уменьшить расход полиуретанового клея?

Допускается только в пределах, подтвержденных технологическими испытаниями производителя. Необоснованное снижение расхода связующего приводит к уменьшению количества контактных мостиков между гранулами и снижению механической прочности покрытия.

Почему появляются пузыри?

Наиболее распространенная причина — наличие влаги в основании или образование конденсата при температуре основания ниже точки росы.

Как определить готовность покрытия к эксплуатации?

Покрытие допускается к эксплуатации только после полного завершения процесса полимеризации. Конкретное время зависит от типа связующего и условий окружающей среды и должно соответствовать технической документации производителя.

Нужно ли грунтовать бетон?

Если применение грунтовочного слоя предусмотрено технологией конкретной системы, грунтование является обязательным этапом. Оно повышает адгезию и снижает риск образования локальных дефектов.

Почему покрытие начинает крошиться?

Причиной могут быть недостаточный расход связующего, плохое перемешивание смеси, использование загрязненной крошки или эксплуатация покрытия до завершения полимеризации.

Можно ли укладывать покрытие сразу после дождя?

Нет. Перед началом работ необходимо убедиться, что основание имеет допустимую остаточную влажность и отсутствует конденсат.

Как влияет фракция резиновой крошки?

Размер гранул определяет площадь поверхности, расход полиуретанового связующего, пористость структуры и механические характеристики покрытия.

Нужно ли выполнять контроль температуры основания?

Да. Контроль температуры основания является обязательным элементом технологического процесса, так как позволяет исключить образование конденсата и обеспечить корректную полимеризацию связующего.

Что важнее: марка клея или соблюдение технологии?

Даже высококачественное полиуретановое связующее не обеспечивает требуемый результат при нарушении технологии производства работ. Максимальная долговечность достигается только при совместном соблюдении требований к материалам, подготовке основания и технологии укладки.



Заключение

Срок службы покрытия из резиновой крошки определяется качеством всей системы, а не отдельного материала. Подготовка основания, правильный выбор полиуретанового связующего, соблюдение технологического процесса и производственный контроль оказывают значительно большее влияние на долговечность покрытия, чем попытки снизить стоимость за счет уменьшения расхода компонентов.

Наиболее эффективной стратегией является организация процесса, при которой каждый этап — от входного контроля материалов до приемки готового покрытия — выполняется по утвержденной технологической карте и сопровождается документированием результатов контроля. Такой подход позволяет снизить вероятность возникновения скрытых дефектов, повысить надежность покрытия и сократить совокупные эксплуатационные затраты на протяжении всего жизненного цикла объекта.

Получить консультацию специалистов Экотермикс

Если вы подбираете полиуретановое связующее для покрытий из резиновой крошки или разрабатываете технологию устройства покрытия под конкретный объект, специалисты Экотермикс помогут:

• подобрать систему под условия эксплуатации;

• рассчитать расход материалов;

• определить оптимальную толщину покрытия;

• подготовить технологическую карту;

• провести обучение подрядчиков;

• обеспечить техническое сопровождение проекта.
