Глубинное инъектирование грунта полиуретаном

Глубинное инъектирование применяют, когда проблемная зона находится не только в пустоте непосредственно под плитой, а внутри основания: в рыхлой прослойке, зоне выноса частиц, локальном разуплотнении или на контакте нескольких грунтов. Состав подают по трубам на заданную глубину и отдельными порциями воздействуют на целевой объём. Результат нельзя подтверждать одним подъёмом поверхности. Нужны данные до работ, журнал инъекций и повторное исследование грунта выбранным методом.

Мы производим ЭКОТЕРМИКС 510i — двухкомпонентную полиуретановую систему для получения жёсткого пенополиуретана и укрепления грунта. Конкретная глубинная схема, пригодность для влажных условий, шаг, порции и критерии остановки определяются после обследования и пробного участка. Технические характеристики материала сами по себе не заменяют геотехническую модель объекта.

Содержание

1. 1. Что называют глубинным инъектированием
2. 2. Четыре механизма под одним названием
3. 3. Чем глубинная инъекция отличается от подъёма плиты
4. 4. Когда технология потенциально применима
5. 5. Какие данные нужны до проекта
6. 6. Как строят пробную программу
7. 7. Как подтверждают результат
8. 8. ЭКОТЕРМИКС 510i в глубинной инъекции
9. 9. Сравнение с альтернативами
10. 10. Вопросы и ответы

Что называют глубинным инъектированием

Инъектирование грунта — это подача жидкого или суспензионного состава в основание через скважину, трубку или инъектор. Слово «глубинное» описывает расположение целевой зоны ниже поверхности, но не раскрывает физический механизм. Один материал может заполнять существующий канал, другой — проникать в поры, третий — расширяться и уплотнять грунт вокруг локального включения. Проектировщик должен назвать не только материал, но и задачу.

Для полиуретановой системы важны два перехода. Сначала смешанные компоненты обладают подвижностью и следуют доступным путям. Затем начинается реакция, растёт вязкость и формируется жёсткая ячеистая структура. В грунте этот процесс ограничивают зёрна, вода, пустоты, слоистость и существующие конструкции. Поэтому форма отверждённого тела обычно нерегулярна и не равна идеальному шару вокруг инъектора.

Глубина сама по себе не делает инъекцию усилением. Если трубу опустить в рыхлый слой, но состав уйдёт по крупной пустоте или вдоль коммуникации, целевой объём может остаться без требуемого изменения. Обратная ситуация тоже возможна: небольшие локальные включения и уплотнение вокруг них меняют отклик грунта без заметного движения поверхности. Именно метод проверки связывает выполненную операцию с инженерным результатом.

Прозрачный стенд показывает локальное формирование полиуретана в выбранном глубоком слое, но его стенки и масштаб не задают реальный радиус распространения.

Исходный видеосюжет Profoam показывает береговую тематику и стабилизацию грунта полиуретаном, но открытая страница не содержит инженерного протокола и транскрипта. Связанный кейс NCFI описывает одно-компонентную влагоактивируемую смолу, пути размыва и дополнительные дренажные элементы. Эти сведения нельзя переносить на двухкомпонентную ЭКОТЕРМИКС 510i. Из сюжета полезен визуальный вопрос — как материал попадает на глубину; ответ о применимости должен давать проект.

Четыре механизма под одним названием

Заполнение существующей пустоты

Материал поступает в свободный объём: полость после выноса частиц, размытый канал, зазор у конструкции. Главная цель — восстановить контакт или перекрыть доступный путь. Расход определяется геометрией неизвестной полости и утечками, а не только пористостью грунта. Заполненная пустота ещё не означает улучшение свойств окружающего массива.

Проникающая инъекция

Низковязкий состав движется по взаимосвязанным порам, трещинам и контактам между частицами, а затем связывает их. Возможность проникновения зависит от гранулометрии, фильтрационных свойств, воды, вязкости и времени реакции. Мелкие поры связного грунта могут оказаться недоступны составу, который свободно проходит через крупный песок или щебёночную прослойку.

Компакционное расширение

Расширяющаяся смола формирует локальные включения и вытесняет окружающий грунт. В исследовании Apuani и соавторов эффект в конкретном опытном основании связывался с уменьшением пустотности вокруг расширяющихся тел и присутствием отверждённой смолы. Это поддерживает общий механизм, но не даёт универсального процента усиления, радиуса или расхода для другого грунта и материала.

Управляемая компенсация перемещения

Если расширение доходит до нагруженной конструкции, оно может вызвать измеряемое движение. Это отдельный проектный режим с жёстким контролем отметок. Перемещение поверхности используют как оперативный сигнал, но не как единственное доказательство улучшения глубинного слоя. Слишком ранний подъём может означать передачу усилия по локальному жёсткому пути, а не равномерную обработку зоны.

Чем глубинная инъекция отличается от подъёма плиты

При подъёме плиты целевая зона обычно расположена непосредственно под конструкцией. Сначала заполняют зазор, затем при достаточном ограничении расширения передают усилие плите. Главный контролируемый параметр — профиль поверхности и состояние соседних элементов.

При глубинной обработке трубку выводят в слой, который считают причиной деформации. Инъекции могут выполняться на нескольких отметках, а верхняя конструкция не обязана перемещаться. Главный вопрос меняется: не «на сколько поднялась плита», а «изменилось ли состояние выбранного слоя в нужном объёме». Ответ дают сопоставимые исследования до и после.

Слева материал занимает пустоту непосредственно под опорой, справа формирует локальные включения в глубоком слое; подпись заменяет любые стрелки и обозначения внутри изображения.

Граница между режимами не всегда резкая. Глубокая инъекция может сначала уплотнять слабый слой, а затем передать небольшое усилие фундаменту. Поверхностное заполнение может частично проникнуть в рыхлую подсыпку. Поэтому в проекте задают этапы, глубины, контролируемые параметры и условия остановки, а не выбирают технологию только по рекламному названию.

Прозрачный макет помогает увидеть различие, но не воспроизводит натуру. Узкая акриловая ячейка ограничивает движение в третьем измерении, модельный грунт однороднее, а нагрузка сверху мала. Реальный состав может уйти вдоль прослойки за пределы видимой плоскости. Макет объясняет принцип и риски, но не определяет сетку скважин.

Когда технология потенциально применима

Глубинная полиуретановая инъекция потенциально применима, когда обследование выявляет локальную слабую или разуплотнённую зону, к которой можно подвести инъектор и для которой задан проверяемый результат. Примеры задач: восстановление поддержки под плитой при глубокой рыхлой прослойке, локальное укрепление насыпного грунта, обработка зоны вокруг пустот, снижение риска дальнейшего выноса частиц после устранения активного источника воды.

Формулировка «после устранения источника» принципиальна. Если повреждённая канализация продолжает вымывать мелкие частицы, инъекция может заполнить часть каналов, но вода найдёт новый путь. Если береговая стенка имеет открытые швы и неуправляемый гидравлический перепад, одного укрепления грунта недостаточно: нужны ремонт конструктивных дефектов и решение по дренажу. Усиление следствия без устранения причины имеет ограниченную надёжность.

Технология не выбирается только по слову «песок» или «глина». Нужно знать гранулометрический состав, плотность, состояние, слоистость, водонасыщение, фильтрацию, глубину слабой зоны, нагрузку и допустимое перемещение. Проникающий механизм, работающий в крупном песке, может быть недоступен в пластичной глине. Компакционное расширение рядом с хрупкой стеной способно создать нежелательное усилие.

Есть ситуации, когда полиуретановая инъекция не является оптимальным первым решением: продолжающийся размыв без ремонта сети, большая глубина и протяжённость слабой толщи, необходимость передать нагрузку на надёжный слой сваями, аварийное состояние конструкции, отсутствие возможности контролировать выход материала. Тогда рассматривают дренаж, замену грунта, цементацию, струйную цементацию, увеличение подошвы, сваи или комбинированную схему.

Какие данные нужны до проекта

Диагностика начинается не с выбора насоса, а с причинной модели. Фиксируют дефект и историю его развития: осадка постоянная или растёт, зависит ли от сезона, появились ли новые трещины после утечки или земляных работ. Сопоставляют геометрию фундамента, нагрузки, коммуникации, воду и инженерно-геологическое строение.

Для основания нужны разрез и положение слабой зоны. Скважины, статическое или динамическое зондирование, шурфы и лабораторные испытания выбирают по задаче. Георадар или электротомография могут показать неоднородность, но геофизическую интерпретацию подтверждают прямым методом. Исследование Apuani и соавторов показательно именно сочетанием CPTU, 3D электротомографии, испытаний и прямого вскрытия, а не одной красивой картой.

Вода рассматривается как часть механизма. Определяют уровень, напор, сезонность, направление фильтрации, утечки и дренаж. Для ЭКОТЕРМИКС 510i нельзя автоматически заявлять работу в активно водонасыщенном грунте: наша документация подтверждает назначение для укрепления грунта, но не содержит универсального режима для таких условий. Совместимость проверяется отдельно.

Конструкцию обследуют на допустимость локального воздействия. Важны тип и размеры фундамента, состояние бетона, армирование, швы, жёсткие связи, чувствительное оборудование. Перед бурением выявляют кабели, трубы и другие сети. До работ задают допустимые перемещения и признаки немедленной остановки.

Неопределённость	Информативная проверка	Решение, которое она меняет
Где расположен слабый слой	Скважина, CPT/CPTU, DCP или другой подходящий полевой метод	Глубина и этапность инъекций
Есть ли пустота и какова её связь	Шурф, контрольное бурение, геофизика с подтверждением	Заполнение полости или обработка массива
Продолжается ли вынос частиц	Обследование сетей, фильтрации, дренажа и швов	Сначала устранение воды или переход к усилению
Допустимо ли локальное расширение	Обследование конструкции и расчётная оценка	Ограничения подачи и выбор альтернативы
Изменился ли грунт	Сопоставимое испытание до и после	Приёмка результата, корректировка сетки

Как строят пробную программу

Пробный участок нужен, чтобы связать материал, оборудование и конкретный грунт. На нём проверяют, достигает ли инъектор целевой отметки, как реагируют давление и расход, появляется ли материал в нежелательных местах, движется ли поверхность и меняется ли выбранный показатель грунта. Проба не должна быть рекламной демонстрацией без исходных измерений.

Схему начинают с ограниченной зоны, где достаточно данных для сравнения. До подачи выполняют базовое исследование и геодезическую съёмку. Каждую точку привязывают к плану, а каждую порцию — к глубине и времени. Последовательность снизу вверх или другая схема назначается проектом; универсальный порядок для всех грунтов отсутствует.

Идеализированный расчёт помогает понять, почему расход нельзя брать из геометрического радиуса. Если условно представить один этап обработки цилиндром радиуса 0,25 м и высотой 0,50 м, его объём будет:

V = π × r² × h = 3,14 × 0,25² × 0,50 ≈ 0,098 м³.

Эти 0,098 м³ — геометрический объём условного цилиндра, а не объём компонентов и не доказанный радиус влияния. Реальное распределение нерегулярно, включает грунт и локальные тела смолы, зависит от пор и ограничений. Подставлять плотность свободного вспенивания ЭКОТЕРМИКС 510i в этот объём и получать «расход на точку» некорректно. Фактический расход устанавливают пробой и учитывают по оборудованию.

Критерии остановки задают заранее: достижение проектной порции или давления, изменение реакции грунта, предельное перемещение, выход в контрольной зоне, рост трещины, отклик соседней конструкции. Одновременно определяют, кто принимает решение и как фиксируется событие. Быстрый процесс не оставляет времени на согласование после появления опасного признака.

Как подтверждают результат

Контроль делится на производственный, геодезический и геотехнический. Производственный журнал показывает, что было сделано: точка, глубина, компоненты, соотношение, температура, время, порция, давление и наблюдения. Он не доказывает усиление сам по себе, но без него нельзя связать эффект с конкретной операцией.

Геодезический контроль фиксирует движение поверхности и конструкции. Нивелирование, лазерная система или индикаторы нужны до, во время и после инъекций. Отсутствие подъёма может быть нормальным при глубинном укреплении; неожиданный подъём — сигнал пересмотреть подачу. Стабильная отметка не доказывает изменение свойств грунта.

Геотехнический контроль отвечает на главный вопрос. Повторяют выбранное испытание в сопоставимых точках и условиях: DCP, CPT/CPTU, штамп, контрольные скважины или другой метод, обоснованный проектом. Сравнивают не отдельный удачный пик, а профиль по глубине, пространственную неоднородность и соответствие критерию. Apuani и соавторы сочетали геотехнические испытания с 3D ERT и вскрытием; ценность подхода — в независимых линиях доказательства.

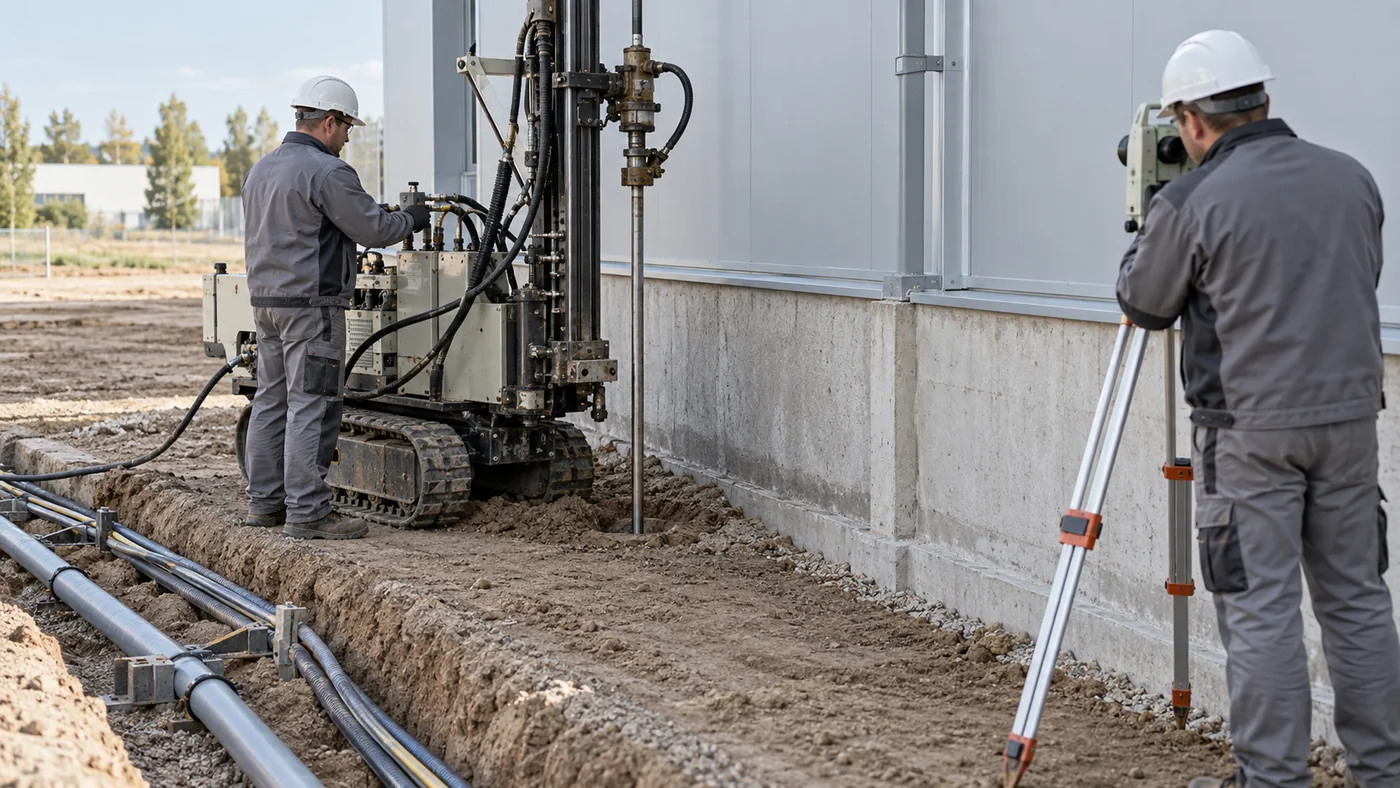

На объекте глубину и последовательность связывают с разрезом, а поверхность и конструкцию контролируют во время каждой дозированной подачи.

После работ сохраняют схему фактического исполнения, журнал и результаты до/после. Если обработка предназначалась для борьбы с суффозией, отдельно подтверждают устранение источника воды и отсутствие продолжающегося выноса. Если целью было снижение осадки, мониторинг продолжают в согласованный период: разовая ровная отметка не показывает поведение во времени.

ЭКОТЕРМИКС 510i в глубинной инъекции

ЭКОТЕРМИКС 510i — выпускаемая нами двухкомпонентная система: компонент А представляет готовую полиольную композицию, компонент Б — полиизоцианат. После смешения образуется жёсткий пенополиуретан. Материал предназначен для укрепления грунта и профессиональной переработки мобильными машинами низкого или высокого давления.

Рекомендуемое соотношение компонентов А:Б составляет 100:105. При технологической пробе при 20 °C старт происходит через 45–55 секунд, гелеобразование — через 70–80 секунд, кажущаяся плотность свободного вспенивания составляет 40–50 кг/м³. Эти показатели помогают контролировать материал и переработку, но не являются готовыми проектными параметрами инъекции в грунт. Под ограничением плотность и форма пены отличаются от свободной пробы.

Перед глубинным применением наши технические специалисты должны получить описание задачи, грунта, воды, глубины, конструкции и требуемого результата. Применимость классифицируется так: потенциально применимо после дополнительного обследования и пробного участка. Мы не переносим на 510i свойства одно-компонентных влагоактивируемых смол из зарубежных береговых кейсов.

Самостоятельно добавлять катализатор, краситель, растворитель или другой сторонний материал в компоненты нельзя. Если прозрачный стенд требует визуального контраста, используют естественное различие пены и грунта либо отдельную физическую имитацию, прямо названную моделью, а не испытанием ЭКОТЕРМИКС 510i.

Сравнение с альтернативами

Полиуретановая инъекция — один из вариантов улучшения основания. Цементация подаёт цементный раствор в пустоты и проницаемые зоны; струйная цементация разрушает и перемешивает грунт струёй, формируя грунтоцементные элементы; замена грунта удаляет слабый слой при доступе; свайное усиление передаёт нагрузку глубже. Выбор определяется механизмом проблемы, масштабом, доступом, водой, нагрузкой и доказуемым критерием.

Решение	Типичная инженерная цель	Сильная сторона	Ограничение для выбора
Расширяющаяся ПУ-инъекция	Локальное заполнение, контакт, уплотнение или компенсация	Малое оборудование и дозированное воздействие	Распространение зависит от грунта; нужен пробный участок и контроль подъёма
Цементация	Заполнение трещин и проницаемых зон минеральным раствором	Минеральная матрица и развитая практика	Инъецируемость зависит от раскрытия каналов и состава раствора
Струйная цементация	Формирование грунтоцементных элементов	Заданная геометрия колонн при проектном контроле	Более крупное оборудование, шлам и влияние на окружающий грунт
Замена грунта	Удаление доступной слабой толщи	Прямой контроль заменяемого материала	Раскопка, доступ и остановка эксплуатации
Сваи или микросваи	Передача нагрузки на более надёжный слой	Понятный силовой путь	Не устраняют автоматически утечку, пустоты и потерю грунта между сваями

Сравнение не даёт универсального победителя. Например, при активной утечке первым решением будет ремонт коммуникации, а не выбор между смолой и цементом. При локальной пустоте под действующей плитой малогабаритная инъекция может быть рациональнее раскопки. При толстой слабой толще и большой нагрузке может потребоваться свайная схема. Инженерный выбор начинается с причины.

Вопросы и ответы

Что такое глубинное инъектирование грунта

Это подача состава по трубам или инъекторам в целевую зону ниже поверхности. Глубина выбирается по данным об основании, а не по длине имеющегося оборудования. Результат проверяют методом, соответствующим задаче.

Чем оно отличается от инъекции непосредственно под плиту

Под плитой обычно заполняют зазор и контролируют профиль конструкции. При глубинной инъекции воздействуют на слой внутри основания, который считают причиной деформации. Поверхность при этом может почти не двигаться.

Всегда ли полиуретан проникает в поры грунта

Нет. Проникновение зависит от размера и связности пор, гранулометрии, воды, вязкости и времени реакции. В одном грунте состав идёт по порам, в другом формирует локальные включения или следует крупной пустоте.

Можно ли назначить одинаковый шаг инъекторов для песка и глины

Нет. Даже два песчаных слоя различаются по плотности, гранулометрии и воде. Шаг, глубина и порции определяют по обследованию, пробной зоне и реакции конкретного основания.

Доказывает ли подъём фундамента укрепление грунта

Нет. Подъём показывает передачу усилия конструкции, но не измеряет свойства всего целевого слоя. Для подтверждения улучшения повторяют подходящее геотехническое испытание.

Как проверить глубину слабого слоя

Используют скважины, зондирование, шурфы и другие методы инженерных изысканий. Геофизика помогает построить пространственную картину, но неоднозначную интерпретацию подтверждают прямыми данными.

Что такое DCP и CPT

DCP — динамическое зондирование ручным или механизированным конусом, CPT — статическое зондирование. Они измеряют разный отклик грунта и не взаимозаменяемы автоматически. Метод выбирает геотехнический специалист.

Можно ли проверить результат только георадаром

Нет. Георадар может выявлять контрасты и предполагаемые пустоты, но не даёт автоматически прочность или модуль деформации. Его данные сопоставляют с прямым методом и исходной моделью.

Что происходит с грунтом вокруг расширяющейся смолы

В зависимости от условий состав может заполнить полость, связать частицы или сформировать включение, уплотняя грунт вокруг. Какой механизм преобладает, устанавливают по грунту, материалу, режиму и данным пробного участка.

Можно ли рассчитать расход по радиусу распространения

Только если радиус и модель подтверждены опытом для конкретных условий. Идеальный цилиндр или шар — учебная геометрия, а не фактическое тело смолы. Расход уточняют пробной инъекцией и учитывают по каждой точке.

Подходит ли ЭКОТЕРМИКС 510i для водонасыщенного грунта

Нельзя отвечать универсально. Мы подтверждаем назначение 510i для укрепления грунта, но конкретные условия воды и требуемый механизм должны быть проверены техническими специалистами и пробой. Свойства чужой влагоактивируемой смолы не переносятся.

Можно ли остановить суффозию одной инъекцией

Сначала нужно найти и устранить источник фильтрации или выноса частиц. Инъекция может быть частью решения, но без ремонта утечки, шва или дренажа вода способна создать новый путь.

Нужна ли пробная зона

Да, если грунт неоднороден, данные ограничены или объект ответственный. Проба уточняет достижимость глубины, реакцию основания, фактический расход и информативность выбранного контроля.

Какие риски контролируют во время подачи

Неконтролируемый подъём, раскрытие трещин, выход состава к коммуникациям, миграцию в дренаж, выпучивание поверхности и перерасход. Для каждого риска заранее задают наблюдение и условие остановки.

Чем полиуретановая инъекция отличается от цементации

Различаются материал, реология, время формирования, масса и механизм взаимодействия с грунтом. Выбор делают не по скорости, а по инъецируемости, требуемому элементу, воде, нагрузке и способу подтвердить результат.

Когда лучше струйная цементация

Она может быть рациональна, когда проект требует грунтоцементные элементы заданного диаметра и доступно соответствующее оборудование. Но решение зависит от шлама, окружающих конструкций, воды и расчётной схемы.

Заменяет ли инъекция сваи

Не автоматически. Сваи создают силовой путь к более надёжному слою, а инъекция изменяет локальный объём грунта или заполняет пустоты. Для большой нагрузки и толстой слабой толщи может потребоваться свайное усиление.

Можно ли выполнить глубинную инъекцию своими руками

Нет. ЭКОТЕРМИКС 510i предназначен для профессионального применения. Ошибка в бурении, дозировании или контроле способна повредить сети, фундамент и соседние конструкции.

Какие документы должны остаться после работ

Исполнительная схема, глубины и точки, журнал компонентов и порций, режим подачи, исходные и итоговые отметки, фото, события остановки и результаты проверок до/после. Без этого результат трудно воспроизвести и оценить.

Что означает термин геополимерное инъектирование

В поиске его часто используют как рыночное название работ по укреплению основания. Но геополимер и полиуретан — разные классы материалов. ЭКОТЕРМИКС 510i следует называть двухкомпонентной полиуретановой системой.

Какой главный критерий успешной глубинной инъекции

Он задаётся проектом: изменение сопротивления или деформируемости целевого слоя, заполнение подтверждённой пустоты, прекращение выноса после ремонта источника либо другой измеримый результат. Универсального одного показателя нет.

Вывод

Глубинная полиуретановая инъекция отличается от подъёма плиты объектом контроля. При подъёме измеряют профиль конструкции, а при глубинном укреплении нужно доказать изменение заданного слоя. Одно слово «пена» скрывает заполнение пустоты, проникновение по порам, компакционное расширение и компенсацию перемещения; смешивать эти механизмы нельзя.

Мы производим ЭКОТЕРМИКС 510i для укрепления грунта. Для глубинного применения материал рассматривается после установления причины деформации, разреза, воды и требуемого результата. Пробный участок связывает проект с реальным грунтом, а сопоставимые испытания до и после превращают выполненную инъекцию в доказуемое инженерное решение.
