Что происходит под бетонной плитой при инъекции полиуретана

Через отверстия в бетонной плите жидкие компоненты подают в выбранную зону основания. Состав распространяется по доступным полостям, реагирует и расширяется. Сначала он может заполнить зазор и восстановить контакт плиты с основанием; только после этого, если геометрия и сопротивление позволяют, возникает управляемый подъём. Через непрозрачный бетон нельзя увидеть, куда ушёл каждый литр смеси, поэтому результат контролируют исходными отметками, расходом по точкам, движением плиты и проверкой причины просадки. Инъекция не заменяет ремонт продолжающейся утечки или расчёт несущей конструкции.

Мы производим полиуретановую систему ЭКОТЕРМИКС 510i для укрепления грунта. Её компоненты позволяют получать жёсткий пенополиуретан; система предназначена для профессионального применения. Подъём бетонной плиты как отдельное назначение в нашей доступной технической документации не указан. Поэтому ниже мы объясняем общий механизм инъекционного подъёма, а применимость именно ЭКОТЕРМИКС 510i, схему подачи и критерии результата предлагаем подтверждать техническим отделом и инженером по конкретному объекту. Это важнее обещания «поднимем любую плиту одной инъекцией».

Содержание

1. 1. С какой плитой и основанием работает технология
2. 2. Что происходит после подачи состава под плиту
3. 3. Почему заполнение пустоты не равно подъёму
4. 4. Как контролируют распространение и перемещение
5. 5. Как оценить геометрию зазора без ложного расчёта расхода
6. 6. Когда инъекция подходит, а когда нужна другая мера
7. 7. Порядок работ и документы для приёмки
8. 8. Вопросы и ответы

С какой плитой и основанием работает технология

Первое различие — назначение конструкции. Плита пола по грунту передаёт нагрузку на подготовленное основание и может потерять контакт с ним на локальном участке. Несущая фундаментная плита воспринимает нагрузки здания; межэтажная плита работает совсем по другой расчётной схеме. Нельзя переносить приёмы выравнивания тротуара или пола гаража на фундамент или перекрытие только потому, что все три конструкции сделаны из бетона. Для несущей плиты решение принимает проектировщик после обследования конструкции, нагрузок и грунта.

Если пол по грунту просел, причина не видна из одного перепада отметок. Возможны разуплотнение насыпи, вынос частиц водой, утечка из трубы, пустота после плохого обратного засыпания, локальная перегрузка или повреждение самой плиты. Иногда визуальный «провал» связан не с потерей опоры, а с подъёмом соседней зоны от пучения или с исходной неровностью пола. До выбора технологии составляют карту отметок и трещин, проверяют инженерные сети, водоотвод и доступные сведения об основании. Если вода продолжает вымывать грунт, одно заполнение пустоты не устраняет первопричину.

Иностранный подрядчик Acme Concrete показывает на видео подъём тротуаров, подъездных площадок и полов через небольшие точки инъекции. Это наглядный пример технологии сторонней компании, а не доказательство, что тот же результат даст любая полиуретановая система в любой геологии. Их материал, оборудование и критерии работ отличаются от наших; размеры отверстий, время допуска нагрузки и обещания долговечности из рекламного описания не переносим на ЭКОТЕРМИКС 510i.

Что происходит после подачи состава под плиту

После сверления и установки инъекторов компоненты смешиваются в оборудовании и поступают к целевой зоне. Жидкая смесь сначала ищет доступное пространство: щель между бетоном и основанием, крупные поры рыхлой подготовки, трещины, швы или путь вдоль коммуникации. Поэтому реальное распространение определяется не только положением отверстия, но и сопротивлением грунта, формой пустоты, водой, трещинами и ограничивающими поверхностями. Облако материала под плитой не обязано быть правильным кругом или равномерным диском.

Реакция приводит к расширению и образованию жёсткого материала. Если состав попал в существующую пустоту, он может заполнить её и вернуть опору, пока высотная отметка плиты почти не меняется. Когда дальнейшее расширение встречает достаточно жёсткую опору снизу и ограничение по бокам, усилие может передаться на плиту и вызвать её движение вверх. Но такой сценарий нельзя вывести из лабораторной плотности свободно вспененного образца: под плитой условия сжатия и геометрия другие. В отдельных ситуациях часть материала выходит через открытый шов или распространяется в рыхлую зону, а подъём не начинается.

Для объяснения клиенту полезно разделять четыре последовательных результата: состав дошёл до целевой зоны; существующий зазор заполняется; контакт плиты с основанием восстанавливается; при необходимости и контроле начинается подъём до согласованной отметки. Если процесс остановился на втором этапе, нельзя в акте автоматически записать «плита поднята». Если плита поднялась, нельзя без дополнительной проверки автоматически утверждать, что все соседние пустоты заполнены или грунт набрал расчётную прочность.

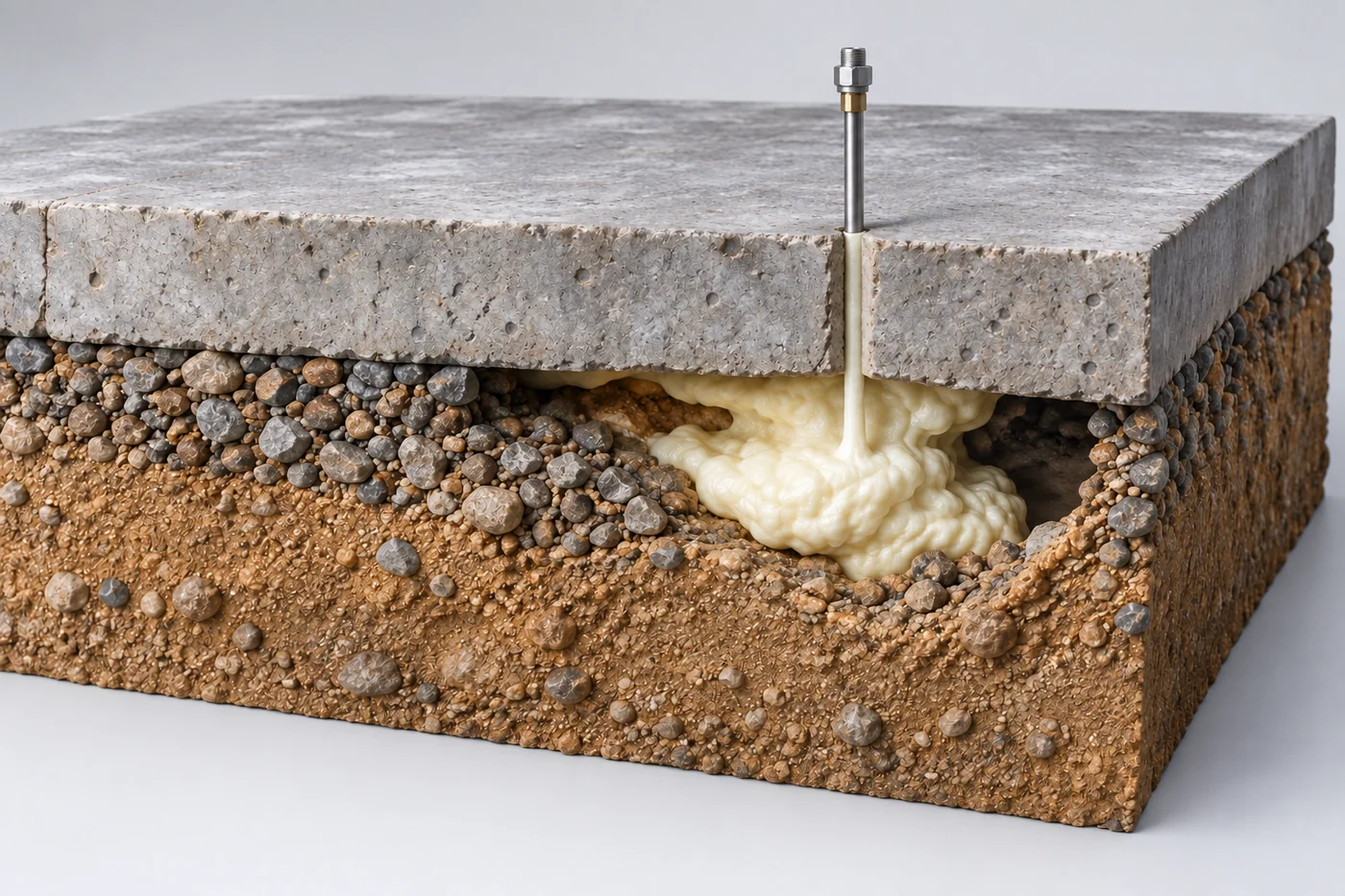

На макете видно, почему сначала заполняются доступные полости; подъём возможен только при подходящем ограничении расширения.

Почему заполнение пустоты не равно подъёму

Термины описывают разные инженерные задачи. «Заполнение пустоты» означает занять выявленный объём и восстановить опирание там, где его не было. «Стабилизация грунта» означает изменить поведение основания; это требует своей программы подтверждения, а не только фотографии уровня пола. «Подъём плиты» — управляемое изменение высотных отметок конструкции. Иногда задачи выполняются вместе, но могут потребовать разных глубин подачи, последовательности и критериев остановки. Конкретные параметры без данных объекта назначать нельзя.

Предположим, у края плиты есть пустота, а рядом пролегает открытый шов. Если состав выходит через шов, он может расходоваться, не создавая достаточного усилия под плитой. Если в основании рыхлая насыпь, материал может занять её отдельные пути прежде, чем возникнет подъём. Если плита растрескана или связана с жёсткой стеной, попытка поднять одну точку способна увеличить раскрытие трещины или дать перекос. Эти примеры — возможные механизмы, а не диагноз конкретного объекта. Их проверяют обследованием, пробной инъекцией и непрерывным наблюдением.

Наличие движения вверх также не означает, что под всей площадью появился одинаковый жёсткий слой. Инъекция распределяется неоднородно. В дорожных работах американская транспортная спецификация Florida DOT отдельно рассматривает заполнение пустот, улучшение основания и подъём, а после подъёма требует контролировать профиль и документировать выполненные точки. Это пример инженерной дисциплины на дорожных плитах, не российский норматив и не регламент для нашего продукта. Численные параметры из него нельзя механически применять к полу склада или жилого дома.

Как контролируют распространение и перемещение

Невидимый процесс проверяют по косвенным, но измеряемым признакам. До начала работ фиксируют исходные отметки в сетке контрольных точек, трещины, швы, состояние соседних конструкций и коммуникаций. При подаче записывают объём компонентов по каждой точке, параметры оборудования и последовательность инъекций. Лазерный нивелир, индикаторы перемещения или геодезические измерения показывают, где плита начала двигаться и не возник ли нежелательный подъём рядом. Если материал неожиданно выходит в шов или в коммуникацию, это сигнал пересмотреть схему, а не просто увеличить подачу.

Контроль должен отвечать на поставленную задачу. Для подъёма нужен согласованный конечный профиль и предельные перемещения соседних зон. Для заполнения пустоты — подтверждение отсутствия незаполненной полости в требуемом объёме, насколько это доступно выбранным методом проверки. Для заявленного улучшения грунта — полевые или лабораторные показатели, выбранные проектировщиком, а не только ровная поверхность плиты. Георадар может помочь наметить аномалию, но её характер и размеры при необходимости подтверждают прямым способом. Точный состав проверок зависит от назначения объекта и риска ошибки.

Проверять только точку под инъектором недостаточно. Подвижка может начаться в другой части плиты, повлиять на примыкающий пол, раскрыть шов у стены или нагрузить коммуникации. Поэтому человек, который следит за отметками, должен видеть не только целевой перепад, но и соседние реперы. Спецификация Florida DOT требует отслеживать перемещение плиты и прилегающих конструкций, фиксировать дозирование и отчёт по точкам; эти принципы полезны как ориентир контроля, но её допуски относятся к конкретной дорожной задаче.

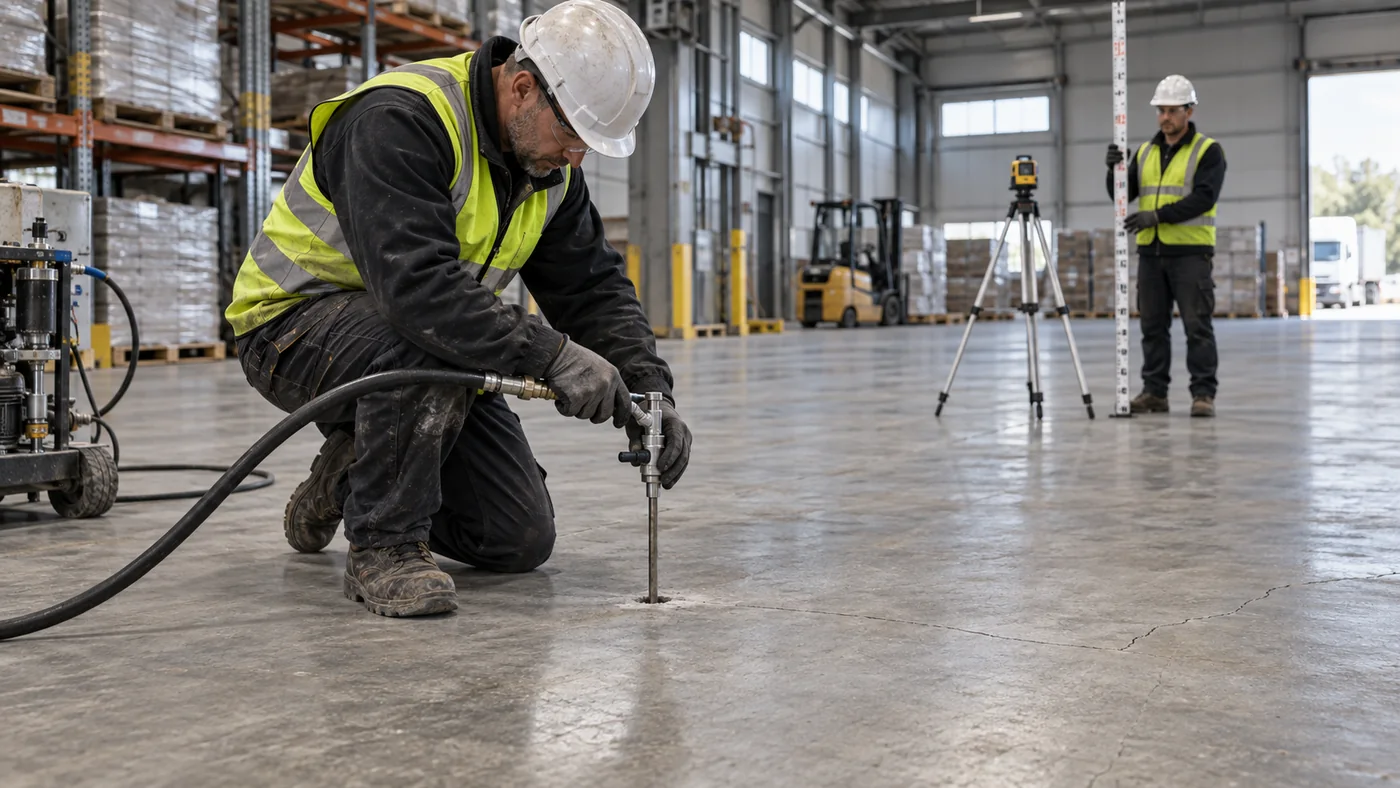

Движение плиты контролируют по отметкам во время подачи, а не оценивают только по положению инъектора.

Как оценить геометрию зазора без ложного расчёта расхода

Для первичного понимания масштаба можно посчитать геометрический объём предполагаемого равномерного зазора: V = S × h, где V — объём зазора, м³; S — его площадь, м²; h — средняя высота, м. Например, если под участком 10 м² действительно есть одинаковый зазор 10 мм (0,01 м), его геометрический объём составит 10 × 0,01 = 0,10 м³. На 1 м² такого идеального зазора приходится 0,01 м³. Это учебный расчёт формы, а не технологическая норма и не заявка на 0,10 м³ жидких компонентов.

В реальности пустота клиновидна или прерывиста, а часть материала может войти в рыхлое основание или выйти по трещине. Плотность полученной пены при ограниченном расширении не совпадает автоматически с плотностью свободного лабораторного образца. Поэтому умножать геометрический объём на лабораторные 40–50 кг/м³ ЭКОТЕРМИКС 510i и обещать массу заказа нельзя. Для расчёта расхода требуются обследование, пробная зона, фактический учёт компонентов и согласованная технология. Для несущей конструкции дополнительно нужны расчётные данные о нагрузке и свойствах системы в соответствующих условиях.

Этот раздел нужен, чтобы не путать наглядный объём пустоты с коммерческим расходом материала и гарантированным подъёмом. Даже если замеренная просадка составила 10 мм, она не доказывает равномерный пустой слой толщиной 10 мм под всей площадью.

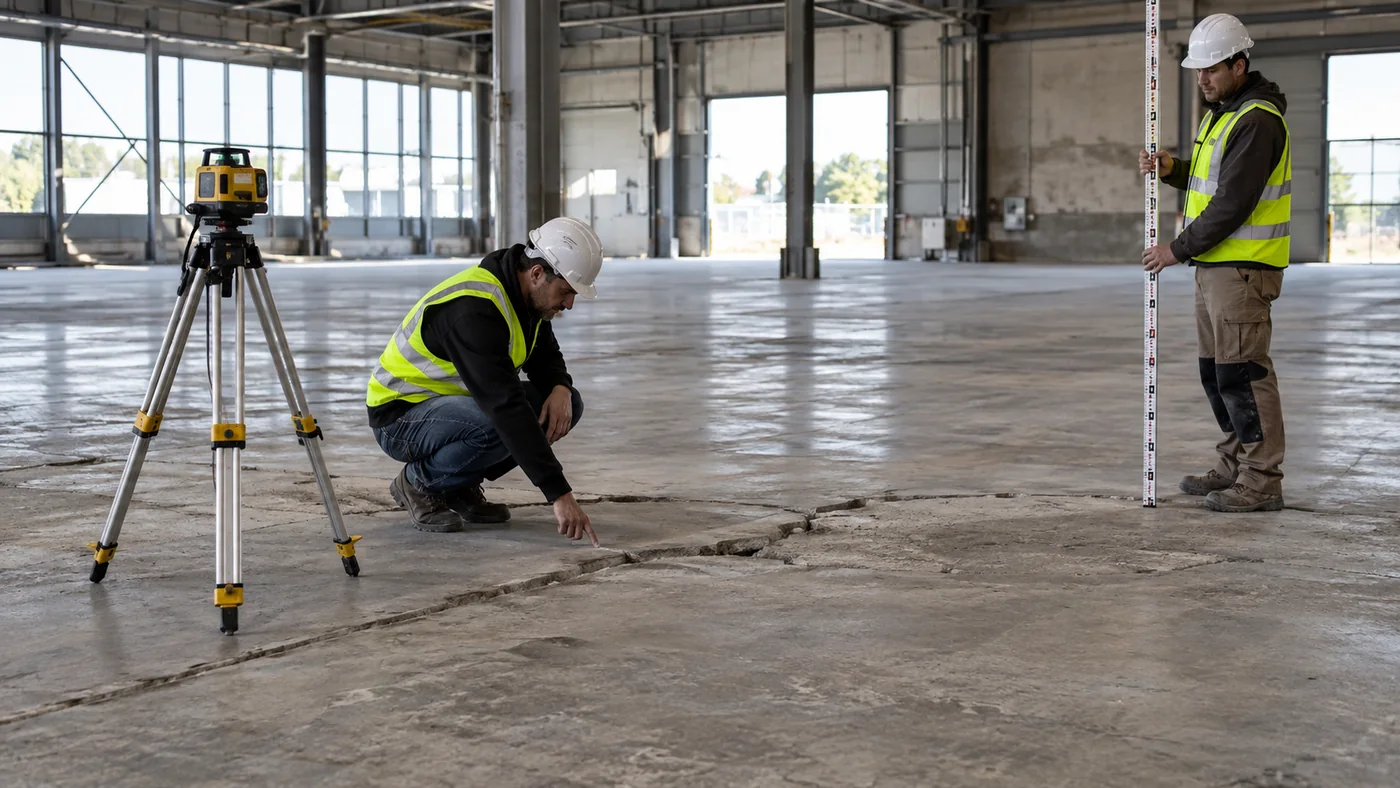

Геометрическую оценку строят по карте измерений и обследованию, а не по одному перепаду уровня.

Когда инъекция подходит, а когда нужна другая мера

Предварительно рассматривать инъекцию разумно при локальной потере контакта или пустоте под плитой по грунту, если конструкция сохраняет целостность, источник размыва устранён, доступ к зоне и коммуникациям известен, а подъём допустим для соседних узлов. Даже здесь формулировка — «потенциально применимо после обследования», пока инженер не подтвердил объектную схему и материал. Пробная зона помогает увидеть реакцию основания и управляемость процесса.

Если плита разрушена, арматура или опоры повреждены, грунт продолжает вымываться активной течью, нагрузка неясна либо речь о несущей фундаментной плите, начинать с подачи полимера нельзя. Сначала устраняют утечку, обследуют конструкцию и основание, проверяют нагрузки. Возможны замена повреждённого участка, восстановление основания, традиционная цементная инъекция, конструктивное усиление или иное решение. Полиуретан — не универсальный ответ на любое слово «просадка».

Мы готовы рассматривать ЭКОТЕРМИКС 510i в рамках подтверждённого назначения — укрепления грунта. Для проектного подъёма плиты технический отдел должен отдельно подтвердить применимость системы и параметры на конкретном объекте. У документации ЭКОТЕРМИКС 510i есть сведения о подготовке компонентов и общих условиях переработки, но нет готовой универсальной карты отверстий, давления, глубины или допустимого подъёма. Обещать эти цифры по фотографии пола было бы некорректно.

Порядок работ и документы для приёмки

До инъекции составляют карту дефектов и высотных отметок, обследуют коммуникации, проверяют причину потери опоры и состояние плиты. Затем инженер определяет целевой результат: заполнить пустоту, восстановить контакт, улучшить основание или изменить отметку. Для каждой цели задают собственный измеримый критерий. После выбора материала и подтверждения его применимости выполняют пробную зону, если это необходимо для неопределённого основания, и уточняют технологию.

Во время работ фиксируют расположение точек, партии компонентов, подготовку установки, объём подачи по точкам, события выхода материала, перемещения плиты и соседних элементов. Если появляются новые трещины, неуправляемый подъём или выход в нежелательную зону, подачу останавливают и разбирают причину. После окончания проверяют профиль, состояние швов и трещин, закрывают технологические отверстия и составляют акт с тем, что действительно измерено. Дальнейший мониторинг назначают по риску повторной осадки и по тому, была ли устранена первопричина.

Для разговора с технической командой Экотермикс полезны план и толщина плиты, фотографии и история деформации, карта отметок, информация о коммуникациях, инженерно-геологические данные, предполагаемая нагрузка, сведения о воде и доступ к зоне работ. Если этих данных нет, правильный первый шаг — обследование, а не расчёт килограммов по площади пола.

Вопросы и ответы

1. Что именно вводят под бетонную плиту?

В инъекционной полиуретановой технологии подают компоненты, которые смешиваются и образуют расширяющийся материал. Состав и режим зависят от конкретной системы. Мы производим ЭКОТЕРМИКС 510i для укрепления грунта; её применение для подъёма плиты требует отдельной технической проверки.

2. Куда уходит жидкий полиуретан после инъекции?

В доступные полости и пути меньшего сопротивления: зазор под плитой, рыхлую подготовку, шов или трещину. Направление нельзя гарантировать по одной схеме отверстий. Его косвенно контролируют дозированием, отметками и наблюдением за выходами состава.

3. Почему плита не всегда начинает подниматься сразу?

Сначала состав может заполнять существующую пустоту или уходить в слабое основание. Подъём начинается только тогда, когда расширение создаёт достаточное усилие при подходящих граничных условиях. Задержка движения сама по себе не устанавливает ни успех, ни отказ.

4. Можно ли поднять плиту без пустоты под ней?

Это зависит от геологии, конструкции и механизма инъекции. Подача в грунт может работать иначе, чем заполнение готового зазора; она требует отдельного инженерного расчёта и контроля. Нельзя назначать глубокую инъекцию по аналогии с полом гаража.

5. Заполнение пустоты делает грунт прочнее?

Не обязательно. Восстановление опирания плиты и повышение прочности грунта — разные результаты. Если заявлено укрепление грунта, его подтверждают выбранными проектом характеристиками, а не только отсутствием качания плиты.

6. Почему инъекция может выйти через шов?

Открытый шов может оказаться путём меньшего сопротивления, чем зажатая полость под плитой. Выход материала означает, что фактическое распределение отличается от идеальной схемы; подачу и проектное решение пересматривают.

7. Чем опасен слишком сильный подъём?

Он может вызвать перекос, раскрыть существующую трещину, повредить примыкание или соседнюю конструкцию. Поэтому отметки отслеживают непрерывно, а допустимое перемещение задают для конкретного объекта до работ.

8. Можно ли инъектировать под несущую фундаментную плиту так же, как под пол по грунту?

Нет. Фундамент передаёт нагрузки здания, и изменение опирания влияет на расчётную схему. Нужны обследование, геология, нагрузки и проектное решение ответственного инженера.

9. Как находят пустоту под плитой?

Используют историю осадки, карту отметок, осмотр трещин и швов, георадар или контрольное бурение там, где это обосновано. Косвенную аномалию подтверждают прямым методом, если от размера полости зависит решение.

10. Нужно ли искать утечку до ремонта пола?

Да, если вода может вымывать основание или в истории есть признаки течи. Продолжающийся источник размыва способен вызвать новую просадку после заполнения прежней пустоты. Обследование сетей снимает эту неопределённость.

11. Какой расход полиуретана нужен на квадратный метр?

Универсального расхода для подъёма плиты нет. Он зависит от объёма и формы пустот, состояния грунта, путей выхода и плотности сформированного материала. Геометрический расчёт S × h — только оценка предполагаемого зазора, не норма компонентов.

12. Можно ли считать расход по плотности свободного вспенивания ЭКОТЕРМИКС 510i?

Нет. Лабораторное свободное вспенивание и реакция в ограниченном объёме под плитой — разные условия. Для объектной сметы нужны пробная зона, учёт фактического расхода и подтверждённая технология.

13. Что измеряют во время подъёма плиты?

Отметки целевой и соседних зон, движение трещин и примыканий, объём подачи по точкам и параметры установки. Состав измерений утверждает инженер в зависимости от конструкции и риска.

14. Почему надо следить за соседней плитой?

Расширение и передача усилия могут затронуть не только место инъектора. Смежный шов, стена или соседний участок пола могут сдвинуться раньше ожидаемого; контроль должен обнаружить это до повреждения.

15. Можно ли по ровному полу после работ понять, что всё основание стабильно?

Нет. Ровность показывает геометрию поверхности в момент проверки. Она не подтверждает отсутствие всех пустот или достаточные механические свойства грунта; для этого нужны отдельные критерии и контроль.

16. Нужно ли вскрывать всю плиту для диагностики?

Обычно начинают с документов, измерений и адресных обследований. Локальные отверстия или вскрытие назначают там, где без них нельзя установить контакт, состояние основания или маршрут утечки. Объём разрушения должен быть обоснован.

17. Как быстро можно снова нагружать плиту?

Это нельзя выводить из рекламного видео другого подрядчика. Время допуска зависит от конкретного материала, технологии, температуры, нагрузки и проектного решения. Для ЭКОТЕРМИКС 510i его нужно отдельно подтвердить для рассматриваемой задачи.

18. Можно ли гарантировать подъём на заданные миллиметры?

Точность и достижимость цели оценивают после обследования, пробной зоны и проверки состояния плиты. Без этих данных обещание конкретных миллиметров недостоверно. Проект может выбрать не подъём, а заполнение пустоты без изменения отметки.

19. Когда лучше заменить плиту, а не инъектировать?

Когда сама конструкция повреждена настолько, что восстановление опоры не решит проблему, либо когда неизвестны и неустранимы активные причины деформации. Выбор сравнивают по конструктивной безопасности, доступу, срокам и проверяемому результату, а не по одному признаку просадки.

20. Какие данные нужны Экотермикс для оценки системы?

Нужны назначение и толщина плиты, карта отметок, характер трещин, нагрузка, сведения о грунте и воде, положение коммуникаций, доступ для работ и требуемый результат. Мы можем обсудить материал после определения инженерной задачи; подбор не заменяет проект.

Вывод

Под плитой инъекция не создаёт автоматически ровный слой пены. Состав занимает доступные пути, расширяется и при определённых условиях восстанавливает контакт и может поднять плиту. Поэтому успех описывают раздельно: что заполнено, как изменилась отметка, подтверждено ли состояние основания и устранена ли причина просадки. ЭКОТЕРМИКС 510i мы выпускаем для укрепления грунта; её применение в проектном подъёме плиты требуется подтвердить по объекту. Начать следует с диагностики и критериев контроля, а не с обещания универсального давления, шага отверстий или расхода.

Источники

• Экотермикс: ЭКОТЕРМИКС 510i, техническая документация, версия 2.0
• Acme Concrete: видеогалерея подъёма и стабилизации плит
• Acme Concrete: этапы инъекционного подъёма бетонной плиты
• Florida DOT: Shallow Subsurface Polyurethane Injection, Section 173
• ASCE: Comparison of Pavement Slab Stabilization Using Cementitious Grout and Injected Polyurethane Foam, abstract
